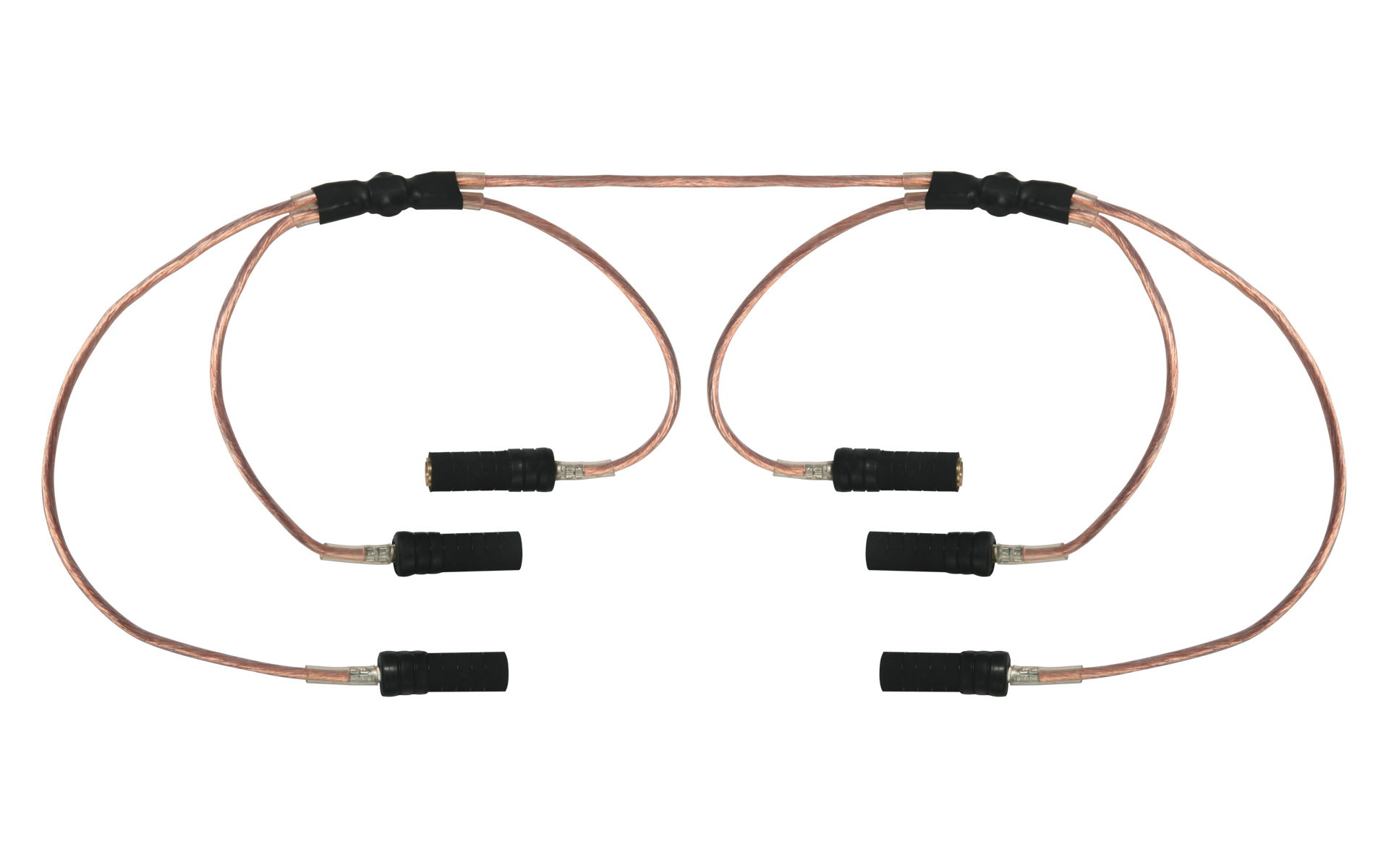

ЗПЛ-1 (СИП) S-25 (6 лучей) без спуска. Заземление для самонесущего изолированного провода СИП
Россия
Номинальное напряжение до 1000 В. Сечение провода - 25 кв.мм. Кол-во лучей (фазных зажимов) - 6. Длина межфазного провода - 0,5 м. Базовое исполнение. Вес 2,2 кг
ЗПЛ-1 (СИП) Заземление переносное для самонесущего изолированного провода предназначено в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи (ВЛ) СИП постоянного и переменного тока промышленной частоты напряжением до 1 кВ включительно и применяется для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках высокого или наведенного напряжения.
Заземление присоединяется к СИП через специальный адаптер РМСС или SE40, устанавливаемый со стороны ответвления в зажимах с прокалыванием изоляции (типа HEL или KZ2).
Поставка ЗПЛ-1 (СИП) возможна как с заземляющим спуском, так и без него !
ЗПЛ-1 (СИП) состоит из закорачивающей и заземляющей части, упаковано в надежный и компактный металлический футляр с ручкой для переноски.
Закорачивающая часть имеет 6 или 7 ответных частей (5 или 6 фазных зажимов под ответвительные зажимы на ВЛ СИП, 1 для соединения с заземляющей частью).
Изготавливаются варианты для установки на ответвительные зажимы типа: РМСС или SE40.
Заземляющая струбцина выполнена по патентованной конструкции винтового типа (сталь по стали), предотвращающей возможность закусывания резьбы. Струбцина изготовлена из цельнотянутого алюминиевого профиля, повышенной прочности и токопроводности, исключающего образования трещин в струбцине.
Технические характеристики:
| Номинальное напряжение, до | 1 кВ | ||||||||||
| Электрическое сопротивление соединения провод-струбцина, не более | 600 мкОм | ||||||||||
| Длина заземляющего провода, не менее | 10 м | ||||||||||
| Длина межфазных перемычек, не менее | 0,5 м | ||||||||||
| Допустимый рабочий диапазон температуры от минус 450С до + 450С при относительной влажности воздуха до 80% при 200С | |||||||||||
| Наименование параметра |
ТИП ЗАЗЕМЛЕНИЯ | ||||||||||
| ЗПЛ-1 (СИП-6) S-16 | ЗПЛ-1 (СИП-7) S-16 | ЗПЛ-1 (СИП-6) S-16 без спуска | ЗПЛ-1 (СИП-7) S-16 без спуска | ЗПЛ-1 (СИП-6) S-25 | ЗПЛ-1 (СИП-7) S-25 | ЗПЛ-1 (СИП-6) S-25 без спуска | ЗПЛ-1 (СИП-7) S-25 без спуска | Спуск ЗПЛ-1 (СИП) S-16 |
Спуск ЗПЛ-1 (СИП) S-25 |
||
| Тип адаптера | РМСС (SE40) | РМСС (SE40) | РМСС (SE40) | РМСС (SE40) | РМСС (SE40) | РМСС (SE40) | РМСС (SE40) | РМСС (SE40) | - | - | |
| Число зажимов | 6 | 7 | 6 | 7 | 6 | 7 | 6 | 7 | - | - | |
| Заземляющий провод, мм2 | 16 | 16 | 16 | 16 | 25 | 25 | 25 | 25 | 16 | 25 | |
| Ток термической стойкости, кА/3с, не менее | 2,3 | 2,3 | - | - | 3,6 | 3,6 | - | - | 2,3 | 3,6 | |
| Ток электродинамической стойкости, кА max | 14 | 14 | - | - | 22 | 22 | - | - | 14 | 22 | |
| Масса, кг, не более | 3,0 | 3,5 | 1,5 | 2,0 | 4,5 | 5,2 | 2,2 | 3,0 | 1,9 | 2,8 | |
Комплект поставки:
| 1. | Закорачивающая часть (зажимы, соединенные межфазными перемычками), шт | 1 |
| 2. | Заземляющая часть, кроме заземлений без спуска (заземляющий провод со струбциной иконтактным штырем), шт | 1 |
| 3. | Ящик, шт | 1 |
| 4. | Паспорт, шт | 1 |
