ЗПЛ-1 (СИП) S-16 Заземление для самонесущего изолированного провода СИП

Цена с НДС: 13 296 Р
Купить
Товар добавлен в корзину
Гарантия 24 месяца

Номинальное напряжение до 1000 В. Сечение провода-16 кв.мм. Кол-во лучей (фазных зажимов)-6. Длина межфазного провода-0,3 м. Длина заземляющего спуска -10 м. Базовое исполнение

ЗПЛ-1 (СИП) S-16 Заземление переносное для самонесущего изолированного провода предназначено в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи (ВЛ) СИП постоянного и переменного тока промышленной частоты напряжением до 1 кВ включительно и применяется для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках высокого или наведенного напряжения.
Заземление присоединяется к СИП через специальный адаптер РМСС, устанавливаемый со стороны ответвления в зажимах с прокалыванием изоляции (типа HEL или KZ2).

Поставка ЗПЛ-1 (СИП) возможна как с заземляющим спуском, так и без него
(по умолчанию поставляется в комплекте со спуском и
6-ю лучами (фазными зажимами)

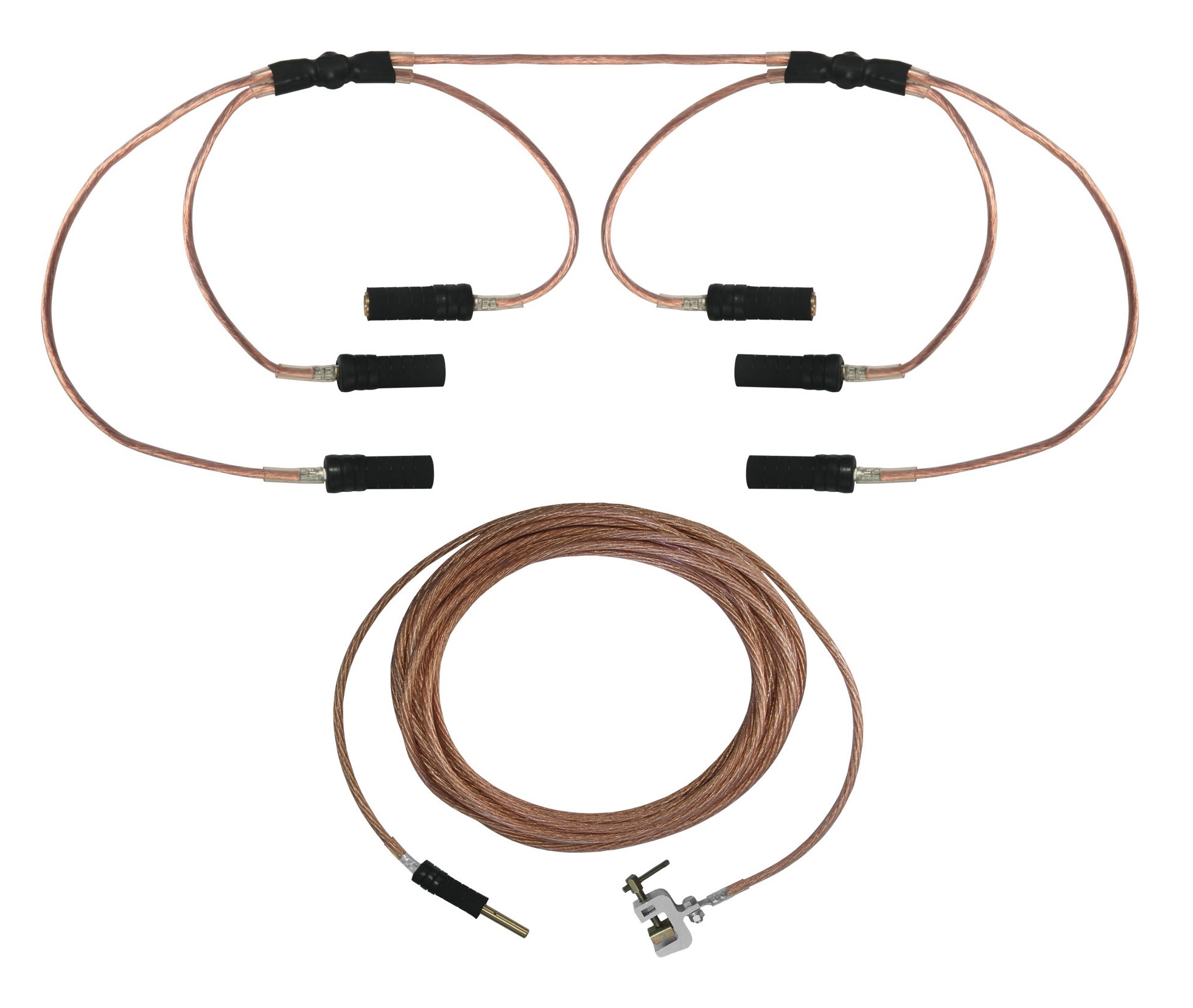

ЗПЛ-1 (СИП) S-16 состоит из закорачивающей и заземляющей части, упаковано в надежный и компактный металлический футляр с ручкой для переноски.
Закорачивающая часть имеет 6 (по желанию заказчика 7) ответных частей (5 фазных зажимов под ответвительные зажимы на ВЛ СИП, 1 для соединения с заземляющей частью).

Изготавливаются варианты для установки на ответвительные зажимы типа: РМСС, SE40, PC 481.
Заземляющая струбцина выполнена по патентованной конструкции винтового типа (сталь по стали), предотвращающей возможность закусывания резьбы. Струбцина изготовлена из цельнотянутого алюминиевого профиля, повышенной прочности и токопроводности, исключающего образования трещин в струбцине.
Заземление ЗПЛ-1 (СИП) S-16 (7 лучей) присоединяется к СИП через адаптер РМСС, устанавливаемый со стороны ответвления в зажимах с прокалыванием изоляции (типа HEL или KZ2).


Технические характеристики:

Номинальное напряжение электроустановки, кВ до 1
Ток термической стойкости, кА/З с, не менее 2,3
Ток электродинамической стойкости, кА, max 14
Сечение заземляющего провода, мм2 16
Длина заземляющего провода, м, не менее 10
Длина межфазных перемычек, мм, не менее 300
Условия эксплуатации:

температура Сo

влажность при температуре 25 Сo %


от -45 до +45

до 80
Масса, кг, не более 3,8



Модификации ЗПЛ-1 СИП (стандартное испонение)

ЗПЛ-1 (СИП)

S-16 (6 лучей)
ЗПЛ-1 (СИП)

S-16 (7 лучей)
ЗПЛ-1 (СИП)

S-16 (6 лучей)

без спуска
ЗПЛ-1 (СИП)

S-16 (7 лучей)

без спуска
ЗПЛ-1 (СИП)

S-25 (6 лучей)

ЗПЛ-1 (СИП)

S-25 (6 лучей)

без спуска
ЗПЛ-1 (СИП)

S-25 (7 лучей)

без спуска


Комплект поставки

  • Заземляющий спуск ЗПЛ-1 (СИП) S-16 (провод со струбциной и контактным штырем) - 1 шт.
  • Металлический футляр для переноски - 1 шт.
  • Паспорт -1 шт.
