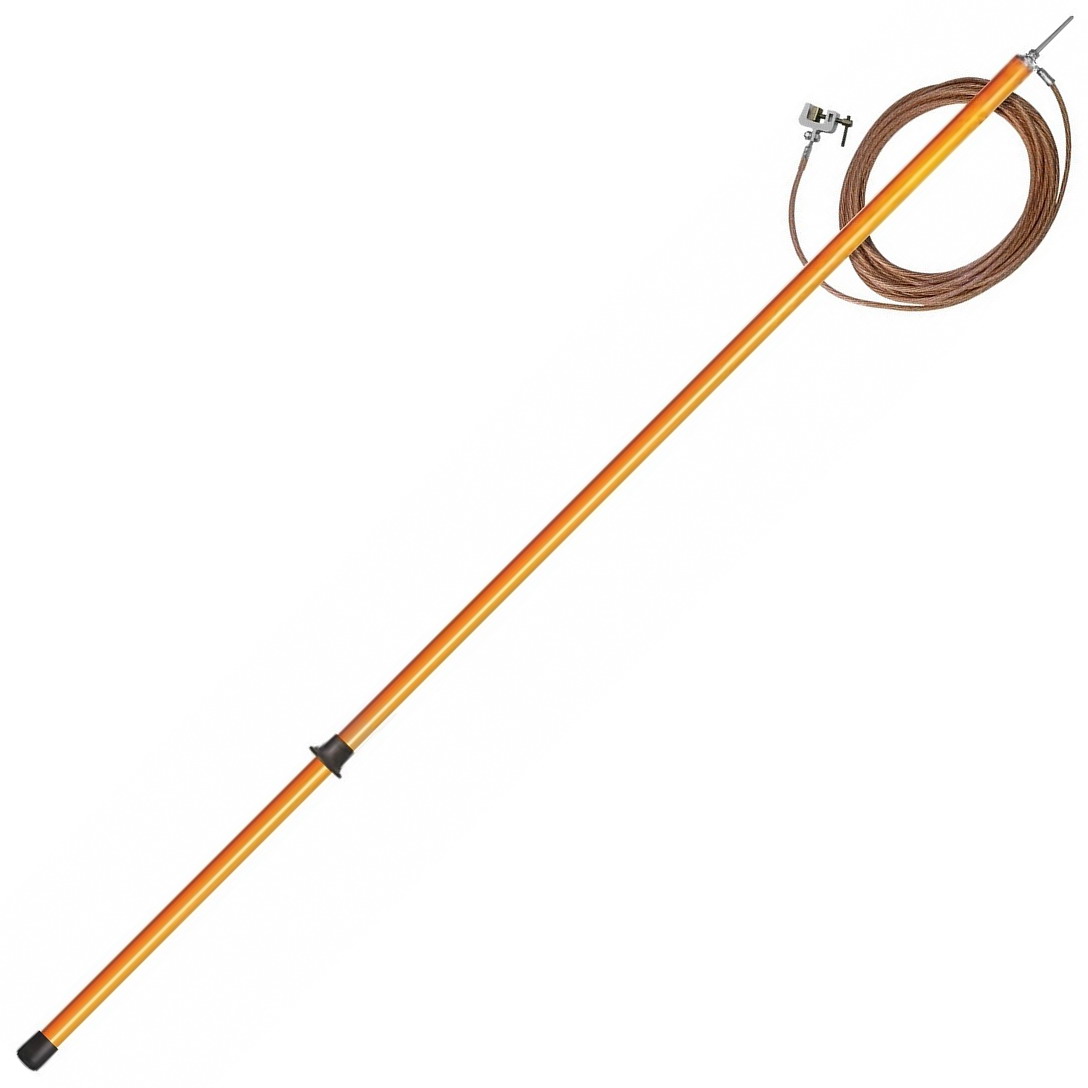

КУ-110 Штанга разрядная (без резистора)
Россия
Предназначена для снятия и выравнивания потенциала электроустановок напряжением 110 кВ. Вес 3,5 кг
Штанги Устройства закорачивающего КУ - изготовлены из стеклопластикового профиля СПКЭ-30/25. В базовой комплектации штанги покрыты эпоксидным лаком, но по желанию заказчика могут быть покрыты порошковой краской или термоусаживаемой трубкой.
Штанги герметичны, что предотвращает оседание на поверхностях Штанги Устройства закорачивающего КУ, влаги и токопроводящей пыли. Ограничительное кольцо и защитная заглушка изготавливаются из диэлектрической морозостойкой резины.
Устройство закорачивающее КУ предназначено для контрольного разряда конденсаторов в электроустановках, имеющих встроенные разрядные резисторы.
Устройство не предназначено для разряда емкости кабелей и разряда конденсаторных установок не содержащих разрядных резисторов.
Технические характеристики:
| Тип штанги | КУ-0,4 | КУ-10 | КУ-35 | КУ-110 |
| Рабочее напряжение, кВ | 0,4 | 10 | 35 | 110 |
| Длина изолирующей части, не менее мм | 500 | 700 | 1100 | 1400 |
| Длина рукоятки, не менее мм | 300 | 300 | 400 | 600 |
| Общая длина штанги с контактом-наконечником, мм, не более | 900 | 1100 | 1600 | 2100 |
| Длина заземляющего кабеля, мм, не менее | 1000 | 4500 | 5500 | 5500 |
| Длина контакта-наконечника, мм, не менее | 90 | 80 | 80 | 80 |
| Вес штанги, кг, не более | 1,8 | 2,5 | 3,0 | 3,5 |
| Сечение заземляющего провода, мм2 | 16 | |||
| Ток термической стойкости в течение 3 с, кА | 2,3 | |||
| Ток электродинамической стойкости, кА | 14,0 | |||
| Электрическое сопротивление соединения провод-струбцина, провод-наконечник, мкОм, не более | 600 | |||
|
Условия эксплуатации: атмосферное давление |
60-106,7 кПа (460-800 мм рт. ст.)
|
|||
Комплект поставки:
1. Устройство закорачивающее КУ - 1 шт.
2. Чехол - 1 шт.
3. Паспорт - 1 шт.
