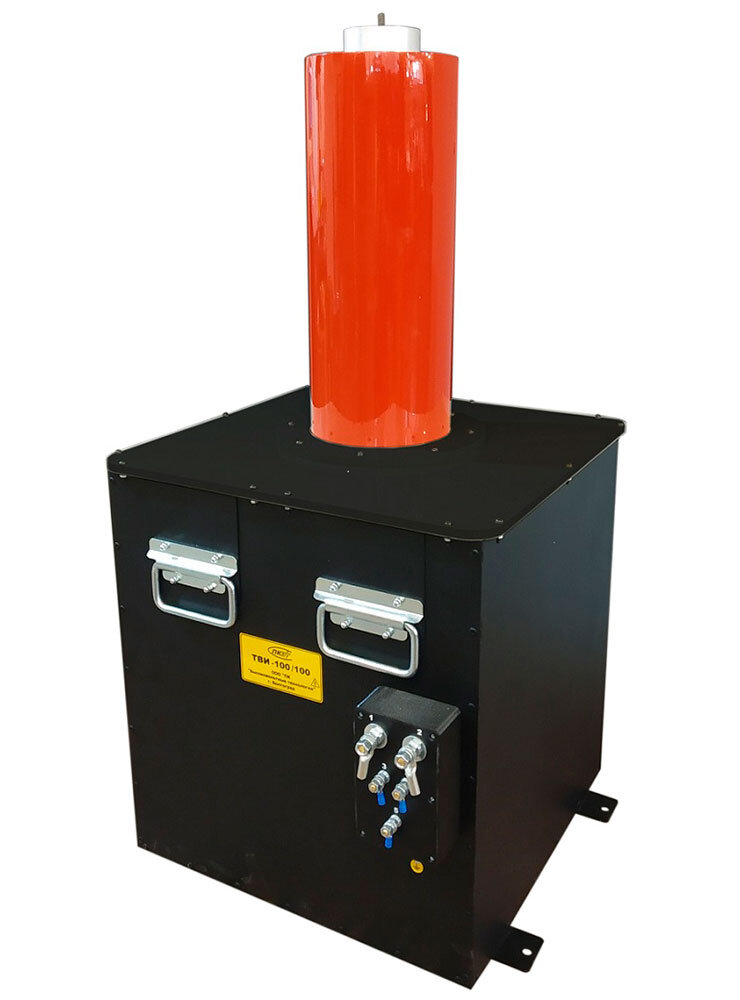

ТВИ-100/100 Испытательный трансформатор
Россия
Предназначен для преобразования входного напряжения 0,10…240,0 В частотой 50 Гц в напряжение до 100 кВ частотой 50 Гц , напряжение постоянного тока до 100 кВ, применяются для проведении высоковольтных испытаний. Габариты (505±10)х(519±10)х(940±10) мм. Вес 100±5 кг.
Трансформаторы высоковольтные испытательные серии ТВИ-100/100 предназначены для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и генерирования напряжения постоянного (выпрямленного) тока посредством встроенного диодного выпрямителя и применяется для проведении высоковольтных испытаний, диагностировании изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других материалов, для испытаний которых требуется высокое напряжение.
Технические характеристики:
| Характеристика: | Значение |
| Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В | 0,10…250,0 |
| Номинальное напряжение первичной обмотки, В | 200,0 |
| Номинальное значение вторичной обмотки, при напряжении на первичной обмотке 200.0 В, кВ | 100,0 |
| Номинальный ток холостого хода, при напряжении на первичной обмотке 200.0 В, мА (не более) | 2500 |
| Максимальное выходное напряжение переменного тока, кВ | 105,00 |
| Максимальный выходной переменный ток, мА | 110 |
| Электрическая прочность изоляции начала вторичной обмотки относительно клеммы заземления, кВ (не менее) | 5 |
| Дополнительная измерительная обмотка: - при напряжении 100 кВ, напряжение на изм.обмотке, В |
да 50 ± 3 % |
| Терморазмыкатель биметаллический, °C | 50 |
| Время срабатывания при окружающей температуре 25°C и выходном токе 200 мА, мин (не менее) | 20 |
| Габаритные размеры трансформатора, с системой принудительного охлаждения, мм | (709±10)х(490±10)х(975±10) |
| Масса трансформатора , кг с системой принудительного охлаждения | 158±5 |
| Электропитание системы охлаждения, В | (50 ± 10) Гц, (220 ± 22) |
| Электропитание от сети переменного тока, В | (50 ± 10) Гц, (220 ± 22) |
| Максимальная потребляемая мощность системы охлаждения, Вт | 200 |
| Максимальная потребляемая мощность, ВА | 24900 |
| Режим работы: Выходной ток 200 мА и длительность цикла 1 час |
ПВ = 10% |
| Средний срок службы, лет, не менее | 5 |
|
Рабочие условия применения: температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа |
98 при 25 °С от 84 до 106,7 |
Дополнительная изоляция начала вторичной обмотки ( не менее 5кВ) нет / да.
Штанга заземления нет / да.
Напряжение питания электромагнита штанги заземления + 12В / ~ 220В.
Напряжение питания электромагнита переменное/постоянное + 12В / ~ 220В.
Отвод от вторичной обмотки для измерений нет / да.(_____)при 100кВ
Система принудительного охлаждения нет / да. (50ºC).
Напряжение питания системы охлаждения + 12В / ~ 220В.
Разъем для подключения разъем / клеммы.
