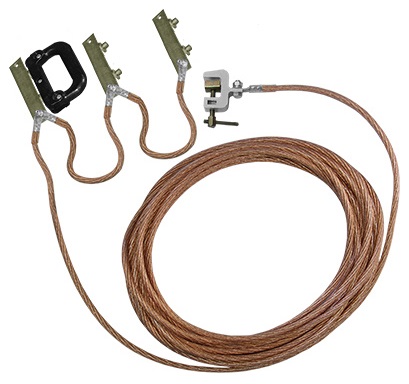

ЗПП-1Н S-25 Заземление переносное с втычными ножами 100x6 для РУ до 1000 В
Россия
Номинальное напряжение до 1000 В. Сечение провода - 25 кв.мм. Кол-во втычных ножей 100x6 - 3 шт. Длина межфазного провода - 0,4 м. Длина заземляющего спуска - 2,8 м. Базовое исполнение. Вес 1,66 кг
Предназначено для защиты работающих на отключенных токоведущих частях электроустановок напряжением 0,4 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
Поставляются с проводом сечением 16, 25, 35, 50 мм2 в прозрачной пластиковой оболочке с заземляющим спуском. Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой.
Поставляется с заземляющими втычными ножами размерами 220х4; с втычными ножами 100х6
Состав заземления ЗПП:
- Токопроводящая часть — межфазные провода и заземляющий спуск;
- Контактная часть — втычные ножи и заземляющая струбцина;
- Изолирующая часть — рукоятка для установки ножей.
Технические характеристики:
| Наименование параметра | ТИП ЗАЗЕМЛЕНИЯ | |||||||
| ЗПП-1Н (с ножами 220х4) | ЗПП-1Н (с ножами 100х6) | |||||||
| ЗПП-1Н S-16 | ЗПП-1Н S-25 | ЗПП-1Н S-35 | ЗПП-1Н S-50 | ЗПП-1Н S-16 | ЗПП-1Н S-25 | ЗПП-1Н S-35 | ЗПП-1Н S-50 | |
| Номинальное рабочее напряжение, кВ | до 1,0 | до 1,0 | ||||||
| Количество фаз | 3 | 3 | ||||||
| Количество втычных ножей, шт | 3 | 3 | ||||||
| Количество рукояток для установки ножей, шт | 1 (съемная-переставная) | 1 (съемная-переставная) | ||||||
| Длина межфазных проводов, м | 0,4 | 0,4 | ||||||
| Длина заземляющего спуска, м | 2,8 | 2,8 | ||||||
| Срок службы, лет, не менее | 2 | 2 | ||||||
| Электрическое сопротивление соединения провод-струбцина, мкОм, не более | 600 | 600 | ||||||
| Условия эксплуатации: температура, оС влажность при температуре 20оС,% |
- 45...+45 до 80 |
- 45...+45 до 80 |
||||||
| Ток термической стойкости, кА/3с, не менее | 2,3 | 3,6 | 5,1 | 7,2 | 2,3 | 3,6 | 5,1 | 7,2 |
| Ток электродинамической стойкости, кА max | 14 | 22 | 31 | 44,5 | 14 | 22 | 31 | 44,5 |
| Масса, кг, не более | 1,74 | 2,02 | 2,35 | 2,76 | 1,38 | 1,66 | 2,00 | 2,41 |
Комплект поставки:
- Заземляющая часть (заземляющий провод с ножами, межфазными перемычками и заземляющей струбциной) - 1 шт.
- Изолирующая часть (ручка съемная) - 1 шт.
- Чехол - 1 шт.
- Паспорт - 1 шт.
