Успех АГ-309.50ЦКЛ - трассоискатель с удалённым управлением генератором и функцией GPS/ГЛОНАСС
Россия
Гарантия 24 месяца
Предназначен для точного определения местоположения и глубины залегания до 30 метров подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов). Питание от автономных аккумуляторов. Вес комплекта 6,2 кг
Назначение трассоискателя Успех АГ-309.50ЦКЛ
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Описание трассоискателя Успех АГ-309.50ЦКЛ

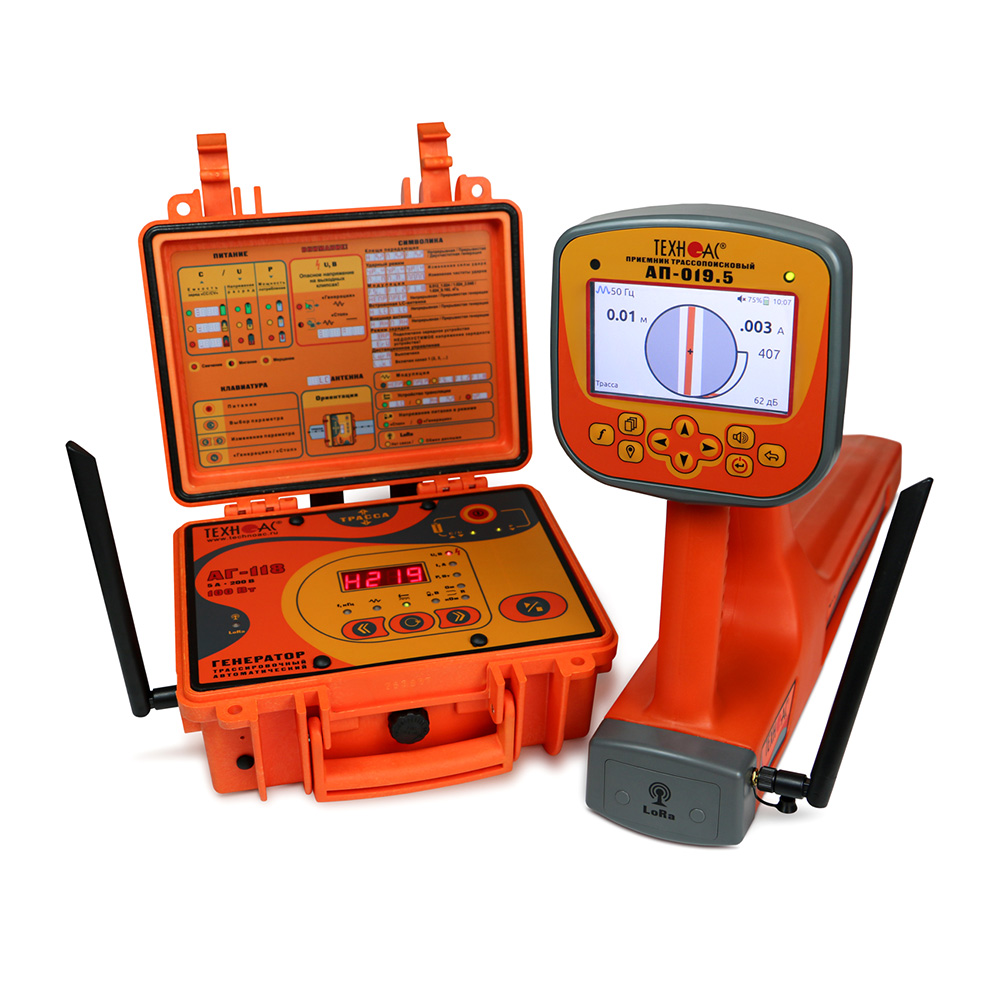

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций. Прибор оснащен модулем беспроводной связи LoRa для удаленного управления трассировочным генератором на расстоянии до 1 километра (при использовании ретранслятора). Это позволяет сократить временные затраты на трассировку коммуникаций в 2 раза.
Выходная мощность генератора до 100 Вт.
В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии. Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации. Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Комплект оснащен новейшим компактным автономным генератором АГ-118 со встроенными элементами питания, беспроводным модулем LoRa, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Особенности приемника АП-019.5L
- Беспроводное управление параметрами трассировочного генератора по протоколу LoRa.
- Полностью аккумуляторное питание, с функцией быстрой зарядки по USB.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Температура эксплуатации от -30 до +50°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.
Особенности генератора АГ-118
- Встроенный заряжаемый аккумулятор с функцией быстрой зарядки (заряд до 80% за 1,5 часа).
- Беспроводной модуль LoRa для удаленного изменения параметров генератора из меню приемника.
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Выбор величины выходного тока для оптимального сигнала трассировки и продления времени работы генератора.
- Максимальное выходное напряжение до 200 В.
- Возможность работы от внешнего аккумулятора или от сети ~220 В.
- Реализовано несколько видов защиты от недопустимых факторов по стандарту IP65.
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим - генерация импульсов управления ударным механизмом УМ-112М.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Рекомендуемые области применения трассоискателя Успех АГ-309.50ЦКЛ
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики трассопоискового приемника АП-019.5L
| Параметр | Значение |
|---|---|
| Частоты фильтров | 50, 60, 100 («Катод. защ.»), 120, 300, 512, 1024, 8192, 32768 Гц, 200 кГц |
| Режимы «Широкая полоса» | Электросети, ШП, Связь, 50..7 кГц |
| Двухчастотные режимы | 512 / 1024 кГц; 1024 / 2048 кГц |
| Режимы «Две трассы» | 512 / 50 Гц; 1024 / 50 Гц |
| «Своя» частота | Три редактируемые частоты из диапазона 51… 40000 Гц |
| Частота фильтра в режиме «Зонд» | 512 Гц; 8192 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 3 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | Не менее 500000 точек |
| Подключаемые внешние датчики | ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС» |
| Дальность связи при управлении генератором для АП-019.5L | До 1200 м при прямой видимости |
| Определение глубины залегания коммуникации | 0,01....30,00 м |
| Точность определения глубины залегания | ± 5 см при глубине до 1 м, ± 5% при глубине свыше 1 м |
| Измерение «сигнального» тока в коммуникации | 0,001....50,00 А |
| Точность определения оси коммуникации | ± 5 см при глубине до 1 м, ± 5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | При работе с генераторами производства «ТЕХНО-АС» |
| Визуальная индикация | Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов автоматическая и ручная регулировка яркости |
| Режимы индикации | «Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала», «Зонд» |
| Звуковая индикация | - Синтезированный звук с ЧМ; - Натуральный; - Звук нажатия кнопок; - Сигнал дефекта. |
| Источник питания | - Встроенный аккумулятор 12,8 А*ч; - Внешний источник 5 В, 3А (Power Bank). |
| Режим «Сон» | 0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей | Не менее 8 часов при яркости экрана 100 % |
| Температура эксплуатации / хранения | -30…60 / -30…60 °С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Вес, не более | 2,4 кг |
Характеристики трассировочного генератора АГ-118
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% | |
| Нагрузка «кабель выходной» или «клещи» | 512 / 1024 / 8192 / 32768 |
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя индукционная передающая антенна «АН» | |
| Режимы «модуляции» (сигналы специальной формы) | - прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
| - двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно) |
|
| - двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
|
| «Ударный» режим | - «УР» - генерация импульсов управления ударным механизмом; - три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» |
| 3 – при частоте 32768 Гц | |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 - всегда при включении питания |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» |
| 200 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом |
| 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом | |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 |
| максимально допустимое напряжение 15 | |
| Автономный аккумулятор | «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные «12 В» |
| Время работы («жизненный цикл») | - 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР» |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое энергосбережение в процессе генерации | автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания |
| Дальность работы беспроводного протокола LoRa без ретранслятора: с ретранслятором: | - до 2км при наличии прямой видимости - до 5км при наличии прямой видимости |
| Автоматические выключения прибора | при напряжении питания < 8 В |
| при напряжении питания > 15,7 В | |
| при коротком замыкании выхода в процессе автосогласования | |
| через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) | |
| Согласование с нагрузкой | автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой |
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») | |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) | |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
| цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х220х120 |
| Вес электронного блока, не более, кг | 3,8 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 |
| Степень защиты корпуса | IP65 |
Комплектация трассоискателя Успех АГ-309.50ЦКЛ
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-019.5L | 1 шт. |
| 2 | Генератор трассировочный АГ-118 | 1 шт. |
| 3 | Блок питания CD122 (18W) | 1 шт. |
| 4 | Кабель USB 2.0 AM mini USB | 1 шт. |
| 5 | Устройство зарядное AG107.02.010 | 1 шт. |
| 6 | Блок питания CD122 (18W) | 1 шт. |
| 7 | Кабель выходной АГ120.02.050 | 1 шт. |
| 8 | Кабель для заземления АГ105.02.020 | 1 шт. |
| 9 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 10 | Кабель для подключения внешнего аккумулятора AG107.02.030 | 1 шт. |
| 11 | Штырь заземления АГ110.02.004 | 2 шт. |
| 12 | Сумка для приемника (чехол 53212) | 1 шт. |
| 13 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 14 | Руководство по эксплуатации | 2 шт. |
| 15 | Паспорт на комплект | 1 шт. |
