КНН-10 Комплект для измерения наведённого напряжения (для работы с земли)
Россия
Измерение среднеквадратичного значения переменного напряжения до 15 кВ промышленной частоты 50 Гц, возникающего на отключенных частях электроустановок относительно земли (наведенного напряжения) для обеспечения безопасности персонала при проведении работ на ВЛ до 10 кВ. Питание 3 В (два элемента типа «ААА»). Габариты (в чехле) 1200 х 240 х240 мм. Вес 10 кг

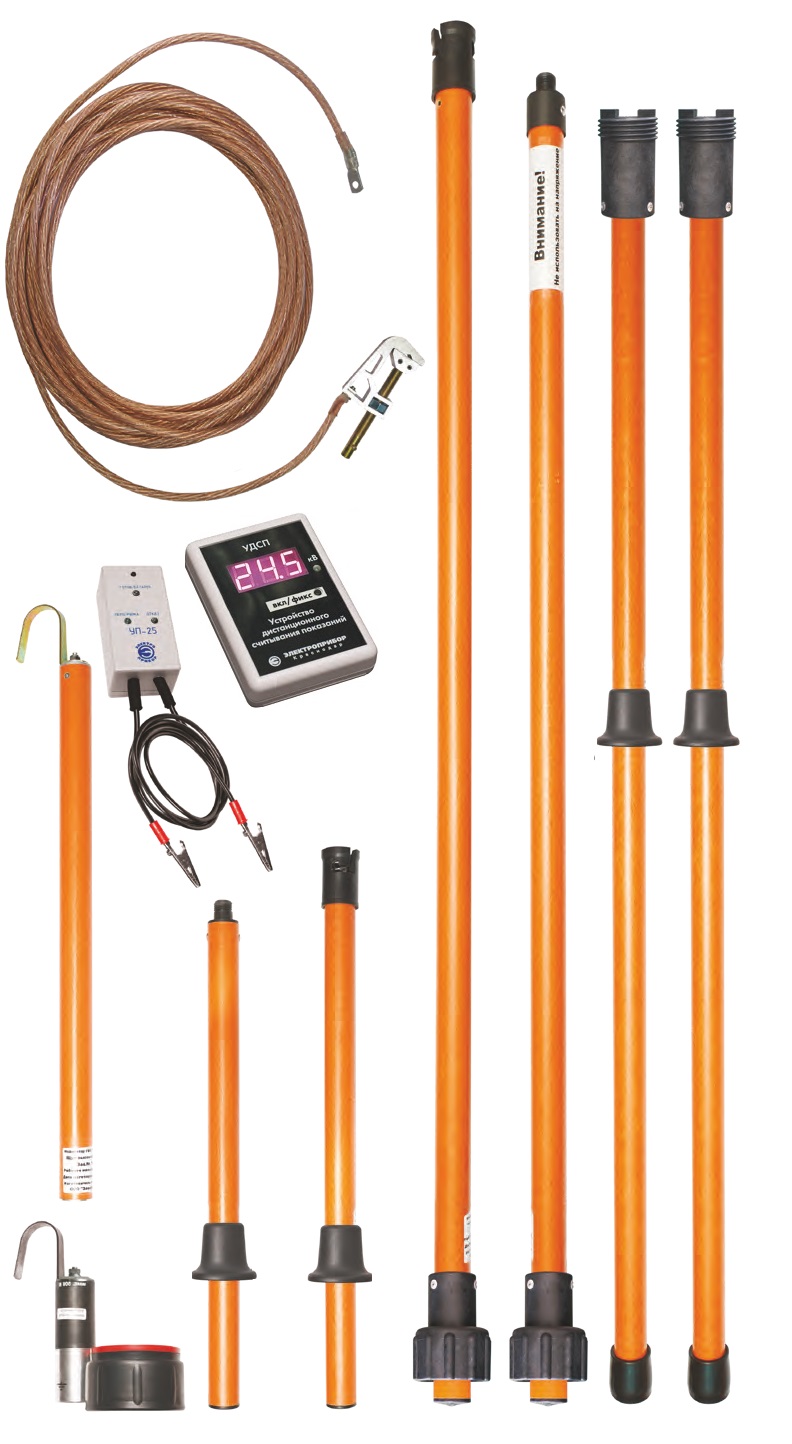

Комплект включает в свой состав измеритель наведенного напряжения ИНН-15 и изолирующую штангу в соответствии с классом напряжением электрооборудования: 10, 15, 35, 110, 220, 330, 500 кВ. В качестве изолирующей штанги используется штанга универсальная типа ШУ или штанга оперативная измерительных устройств ШОИ.
Комплект поставляется в удобном для переноски ящике с изолирующими штангами на необходимый класс напряжения.
По согласованию с заказчиком в комплект может быть включен:
- указатель напряжения с цифровой индикацией УВН "ВИЗОР"
- устройство дистанционного считывания показаний УДСП
- устройство проверочное УП-25
- соединительный провод увеличенной длины
Измерение наведенного напряжения осуществляется с использованием изолирующей штанги соответствующей ГОСТ 20494-2001. Длина штанги выбирается заказчиком в соответствии с классом напряжения ВЛ.
Измеритель имеет 2 режима измерения — режим «до 500 В» и « до 15 кВ». Выбор режима осуществляется установкой или демонтажем высоковольтного щупа.
Особенности:
Комплект КНН представляет собой двухполюсный прибор, одним из полюсов которого является щуп с измерителем наведенного напряжения ИНН-15, а другим соединительный провод со струбциной, крепящейся к заземлителю. ИНН-15 является средством измерения. Приборы поставляются со свидетельством о поверке. Трехразрядный светодиодный индикатор позволяет оценить величину наведенного напряжения.
Технические характеристики:
| Параметр | КНН-10 (для работы с земли) | КНН-15 | КНН-35 | КНН-110 | КНН-220 | КНН-330 | КНН-500 |
| Диапазон измерения среднеквадратичного значения переменного напряжения промышленной частоты 50Гц | 0,05 В...15 кВ | ||||||
| Габаритные размеры ИНН-15 | 680 мм х 160 мм х 95 мм | ||||||
| Длина рукоятки, мм | 1500+50 | 300+50 | 400+50 | 600+50 | 800+50 | 800+50 | 1000+50 |
| Длина изолирующей части, мм | 1100+50 | 700+50 | 1100+50 | 1400+50 | 2500+50 | 3000+50 | 4000+50 |
| Длина рабочей части (с ИНН-15), мм | 5000+50 | 600+50 | 600+50 | 600+50 | 600+50 | 600+50 | 600+50 |
| Длина штанги для установки струбцины, мм | — | 1000+50 | 1000+50 | 2000+50 | 2000+50 | 2000+50 | 2000+50 |
| Длина соединительного провода, мм | 6000+50 | 6000+50 | 6000+50 | 6000+50 | 10000+50 | 10000+50 | 15000+50 |
| Максимальные размеры в потребительской таре, мм не более | 1750 х 240 х240 | ||||||
| Масса комплекта в потребительской таре, кг не более | 11 | 7 | 8 | 10 | 11 | 12 | 13 |
- Электропитание — встроенный источник пиатния из 2-х элементов ААА (2х1,5В).
- Индикация пониженного напряжения источника питания— мигание с частотой 0,5Гц при напряжении менее 2,4 В.
- Максимальный ток потребления — 80 мА;
- Ток потребления в отключенном состоянии — не более 6 мкА;
- Время установления рабочего режима — не более 8 сек;
- Продолжительность непрерывной работы — неограниченно;
- Степень защиты измерителя по ГОСТ 14256 — IP42;
- Габаритные размеры измерителя (с установленным щупом высоковольтным) — не более 680 мм х 160 мм х 95 мм.
- Максимальные размеры измерителя в потребительской таре — не более 1200 х 240 х240 мм 2.16.
- Масса измерителя — не более 0,85 кг.
- Масса измерителя в потребительской таре — не более 8,0 кг.
Рабочие условия применения:
- температура окружающего воздуха - от минус 30 ОС до +50 ОС;
- относительная влажность воздуха – до 98% при 25 ОС;
- атмосферное давление - 60-106,7 кПа (460-800 мм. pт. ст.)
Комплект поставки
- Измеритель ИНН-15:
- Рабочая часть с блоком индикации КПЭП 392.001.000-02— 1шт;
- Щуп высоковольтный КПЭП 392.002.000— 1шт;
- Контакт-наконечник «до 500 В» КПЭП 392.301.000— 1шт;
- Руководство по эксплуатации КПЭП 392.000.000 РЭ — 1шт;
- Методика поверки КПЭП 392.000.000 МП — 1шт;
- Потребительская тара (футляр) КПЭП 392.010.000— 1шт.
