Сталкер 15-14 Трассоискатель (встроенный GPS/ГЛОНАСС модуль, Li-Ion)
Россия
Гарантия 18 месяцев
Имеется частота 33 кГц в генераторе и приемнике, для обследования участков местности на наличие подземных коммуникаций перед земляными работами. Память на 10000 измерений с возможностью привязки к GPS координатам. В комплект поставки входит генератор ГТ-15 и приемник ПТ-14 со встроенным GPS/ГЛОНАСС модулем, Li-Ion батарея до 14 часов работы

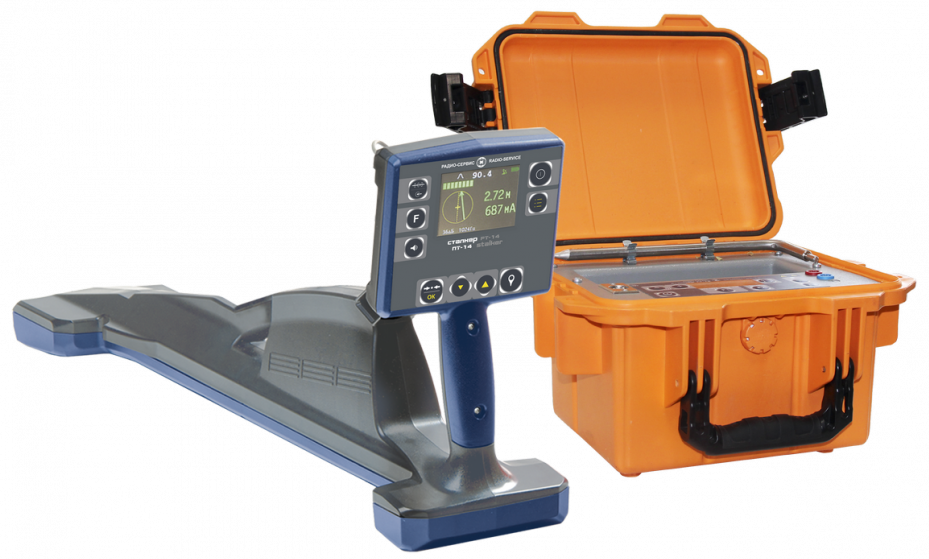

Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием. В комплект поставки Сталкер 15-14 входит генератор ГТ-15 и приемник ПТ-14.
Общие особенности трассопоискового комплекса Сталкер 15-14:
- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
- GPS - выноска подземных трасс с последующим наложением на карту;
- Беспроводная связь с ПК (Bluetooth);
- РАДИО частота (пассивная) для поиска трассы без генератора;
- Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
- Поиск повреждений «фазовым», контактным и бесконтактным методами;
- Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
- Легкий и компактный генератор ГТ-15.
Особенности приемника ПТ-14:
- Облегченная конструкция (вес 1,7 кг.);
- Непрерывное отображение на дисплее всех необходимых параметров
- Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
- Шкалы максимума и минимума;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Шкала зонд - для определения мест повреждений;
- Полярность сигнала - в месте повреждения изоляции;
- Происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.
- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника
Запись в память приемника ПТ-14:
- Уровня сигналов с магнитных антенн и по входу «ЗОНД»;
- Направления к коммуникации;
- Показания глубины залегания коммуникации и величины тока в ней;
- Направления поискового тока;
- Относительной полярности разности потенциалов по входу «ЗОНД»;
- Фазы сигнала по входу «ТРАССА»;
- Рабочих частот;
- Местные дата и время в момент снятия показаний по информации GPS;
- Координат места снятия показаний по информации GPS.
Особенности генератора ГТ-15:
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора ГТ-15;
- Одновременная подача двух частот;
- Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- Два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- Автоматическое согласование генератора с нагрузкой.
Технические характеристики:
| Параметр | Значение |
| Приемник ПТ-14 | |
| Активные частоты, Гц | 273, 526, 1024,8928, 32768 |
| Пассивные частоты, Гц | 0 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
| Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц |
| Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Память | 10 000 точек |
| Габаритные размеры, мм, не более | 700x300x140 |
| Масса, кг, не более | 1.7 |
| Диапазон рабочих температур, °С | от -20 до +55 |
| Генератор ГТ-15 | |
| Рабочие частоты, Гц | 273, 1024,8928, 32768 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до10 |
| Сила тока, потребляемая от источника постоянного тока, А | не более 1,8 |
| Габаритные размеры, мм,не более | 210x130x100 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Масса, кг, не более | 2,5 |
Комплект поставки:
| № | Наименование | Назначение | Сталкер 15-14 | Сталкер 15-14 комплект |
| 1. | Приемник ПТ-14 | Прибор для поиска подземных коммуникаций. | 1 | 1 |
| 2. | Генератор ГТ-15 | Прибор для поиска подземных коммуникаций. | 1 | 1 |
| 4. | Блок питания БПН-13-12300 РАПМ.436244.002 | Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. | 1 | 1 |
| 5. | Антенна передающая | Предназначена для бесконтактной передачи сигнала в коммуникацию | 1 | 1 |
| 6. | Батарейный отсек РАПМ.436244.003 | Предназначен для возможности питания от 6 элементов питания типа АА. | 1 | 1 |
| 7. | Блок питания БПН-А 12-0,5 | Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. | 1 | 1 |
| 8. | Зажим типа "крокодил" | Применяются для подключения кабеля к коммуникации. | 2 | 2 |
| 9. | Телефоны головные РЛПА.468627.001 | Предназначен для улавливания разностей звукового сигнала. | 1 | 1 |
| 10. | Bluetooth-USB АДАПТЕР | Предназначен для беспроволного соединения приемника с ПК или ноутбуком | 1 | 1 |
| 11. | Чехол солнцезащитный | Предназначен для защиты экрана приемника от солнечных бликов. | 1 | 1 |
| 12. | Сумка приемника | Предназначена для переноски приемника. | 1 | 1 |
| 13. | Провод соединительный 5 м РАМП.685614.011 | Применяется для подключения генератора к коммуникации или штырю заземления. | 2 | 2 |
| 14. | Сумка генератора | Предназначена для переноски генератора ГТ-15. | 1 | 1 |
| 15. | Руководство по эксплуатации РАМП.464333.008РЭ | 1 | 1 | |
| 16. | Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАМП.435141.001РЭ | . | 1 | 1 |
| 17. | Бесконтактный датчик контроля изоляции ДКИ-Е | Предназначен для локализации мест повреждения при промерзшем грунте и над асфальтом. Высокая скорость работы. | - | 1 |
| 18. | Датчик А-Рамка | Предназначен для точного определения места повреждения за счет неизменного расстояния между электродами. | - | 1 |
| 19. | Мини-датчик МД-01 | Предназначен для отбора жил в кабеле и поиска неисправностей в проводке. | - | 1 |
| 20. | Клещи КИ-50 | Предназначены для передачи поискового сигнала от генератора в коммуникацию без гальванической связи с ней. | - | 1 |
| 21. | GPS «Bluetooth» модуль Holux RCV-3000 | Предназначен для определения и передачи данных географических координат в приемник | - | 1 |
| 22. | Штырь заземления 1м. | . | - | 1 |
| 23. | Аккумулятор для ПТ-14 | . | - | 1 |
| 24. | Блок питания БПН 220/12-100Вт РАПМ.436244.001 | . | - | 1 |
| 25. | Аккумулятор для ГТ-15 | . | - | 1 |
Учебный фильм - применение Сталкер 15-14
