Сталкер 75-14 Трассодефектоискатель (встроенный GPS/ГЛОНАСС модуль, Li-Ion)
Радио-Сервис

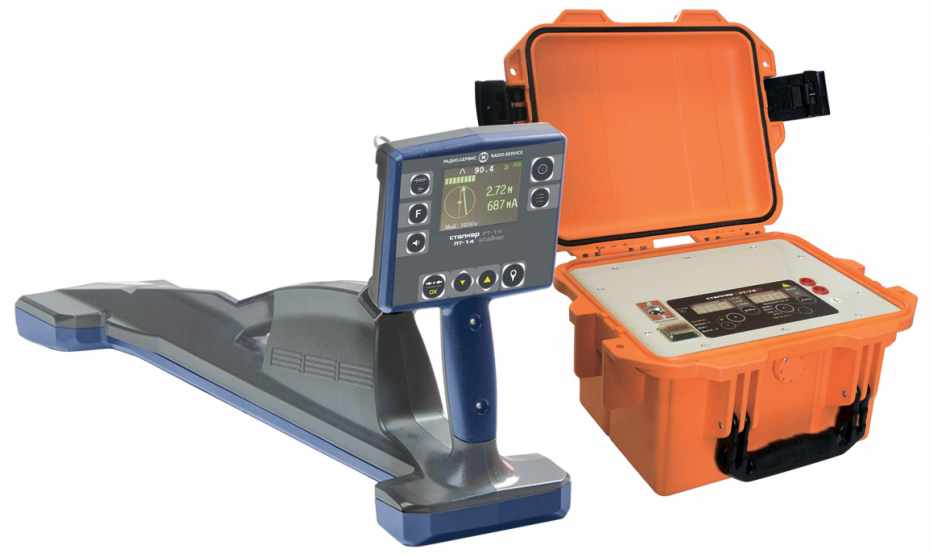

Память на 10000 измерений с возможностью привязки к GPS координатам. В комплект поставки «Сталкер 75-14» входит генератор ГТ-75 и приемник ПТ-14 со встроенным GPS/ГЛОНАСС модулем, Li-Ion батарея до 14 часов работы
Общие особенности трассопоискового комплекса:
- Трассировка и координирование местоположения во всемирной системе координат;
- Связь с компьютером по Bluetooth , память на 10000 измерений;
- Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- Трассоискатель Сталкер 75-14 автоматически отображет глубины и силы тока (даже в пассивных режимах);
- Трассоискатель осуществляет поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- Наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт)
(Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М ).
Генератор ГТ-75
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
- Высокая выходная мощность для работы в сложных условиях;
- Автоматическое согласование с нагрузкой для простоты использования;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 44).
Приемник ПТ-14
- облегченная конструкция (вес 1,7 кг.)
- непрерывное отображение на дисплее всех необходимых параметров:
- Шкалы максимума и минимума;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Шкала зонд — для определения мест повреждений;
- Полярность сигнала — в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.
Запись в память приемника ПТ-14:
- уровня сигналов с магнитных антенн и по входу ЗОНД;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ЗОНД»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.
Функция Компас - схематическое отображение коммуникаций на дисплее приемника
Технические характеристики приемника ПТ-14
| Активные частоты*, Гц |
|
| Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
| Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц |
| Погрешность показаний глубины залегания трассы, , не более | 5 |
| Память | 10 000 точек |
| Габаритные размеры, мм, не более | 700x300x140 |
| Масса, кг, не более | 1.7 |
| Диапазон рабочих температур, 0С | от —20 до +55 |
Технические характеристики генератора ГТ-75
| Рабочие частоты*, Гц | 273, 526, 1024,8928 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 75 |
| Габаритные размеры, мм, не более | 275x250x180 |
| Вес со встроенными аккумуляторами, кг | 8.5 |
| Диапазон рабочих температур, °С | от —30 до +55 |
Комплект поставки:
| № | Наименование | Кол-во |
| 1. | Приемник ПТ-14 | 1 |
| 2. | Генератор ГТ-75 | 1 |
| 3. | Аккумулятор АР 1.3-6 | 1 |
| 4. | Катушка с синим проводом 10 м РЛПА.685442.004-01 | 1 |
| 5. | Аккумулятор Li-Ion | 1 |
| 6. | Антенна передающая | 1 |
| 7. | Батарейный отсек РАПМ.436244.003 | 1 |
| 8. | Блок питания БПН-13-12300 РАПМ.436244.002 | 1 |
| 9. | Блок питания БПН-А 12-0,5 | 1 |
| 10. | Зажим типа «крокодил» | 1 |
| 11. | Катушка с красным проводом 10 м РЛПА.685442.004 | 1 |
| 12. | Рамка передающая РП-02 РАПМ.468151.001 | 1 |
| 13. | Сумка для аксессуаров генератора | 1 |
| 14. | Телефоны головные РЛПА.468627.001 | 1 |
