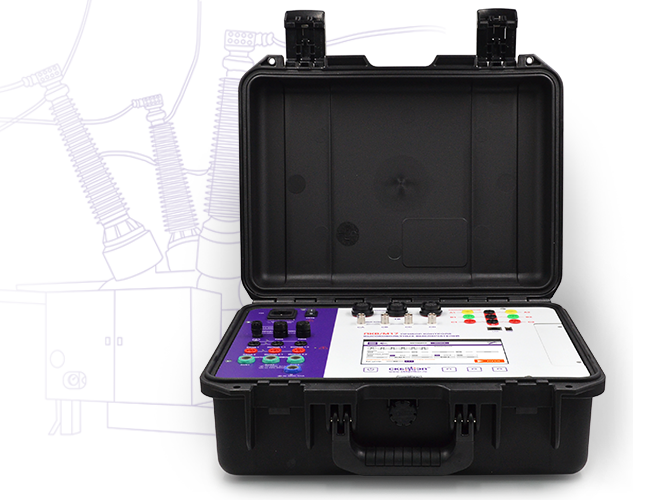

ПКВ/М17 Прибор диагностики технических параметров высоковольтных коммутационных аппаратов
СКБ ЭП
6 дискретных канала. Обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей от 6 до 500 кВ одновременно по 3 полюсам и до 6 разрывов на полюс, а также контроль временных характеристик отделителей и короткозамыкателей. Питание 2020 В / 50 Гц. Габариты 360 х 290 х 165 мм. Вес 7 кг
Технические характеристики:
| Параметр | Значение |
|---|---|
| Количество каналов контроля контактов выключателя | 6 |
| Диапазон измерения и регистрации временных интервалов | 0,001 ÷ 200 с |
| Точность | ±10-4[1 + tx] c, где tx - измеряемый интервал времени, c |
| Диапазон измерения линейных перемещений | 1 ÷ 900 мм |
| Точность | ±[1+0,0005*Sx] мм, где Sx – измеряемое расстояние |
| Диапазон измерения угловых перемещений | 0,2° ÷ 360° |
| Точность | ±[0,2 + 0,001*ax]°, где ax - измеряемый угол, град. |
| Диапазон измерения скорости движения | 0,002 ÷ 20 м/с |
| Точность в диапазоне 0,02 - 10 м/с | ±2 % |
| Циклы силового коммутатора | О, В, О-Тп-В, В-Тзо-О, О-Тп-В-Тзо-О Тп - длительности произвольной паузы, Тзо - длительность задержка отключения |
| Максимальный коммутируемый ток | ±30 А |
| Диапазон измерения напряжения по входу "Напряжение коммутатора" | 350 В |
| Диапазон измерений напряжения каналом "Вход аналоговый" | 0 ÷ 12 В (униполярный режим) ±6 В (биполярный режим) |
| Диапазоны измерения сопротивления канала "Вход аналоговый" | 0 ÷ 160 Ω (выходной ток 60 мА) 0 ÷ 2500 Ω (выходной ток 4 мА) |
| Электрическое питание | ~ 100-242 В, 49,5-60,5 Гц — 100-340 В |
| Потребляемая мощность | 60 Вт |
| Габариты | 360 х 290 х 165 мм |
| Масса прибора | 7 кг |
| Защита от окружающей среды | IP 64 (в закрытом положении) |
| Диапазон температуры при работе с прибором | IP 40 (в рабочем положении) |
| Гарантийный период | 13 месяцев |
| Межкалибровочный период | 1 год |
| Межповерочный период | 1 год |
| Язык руководства пользователя, интерфейса | Русский, Английский |
