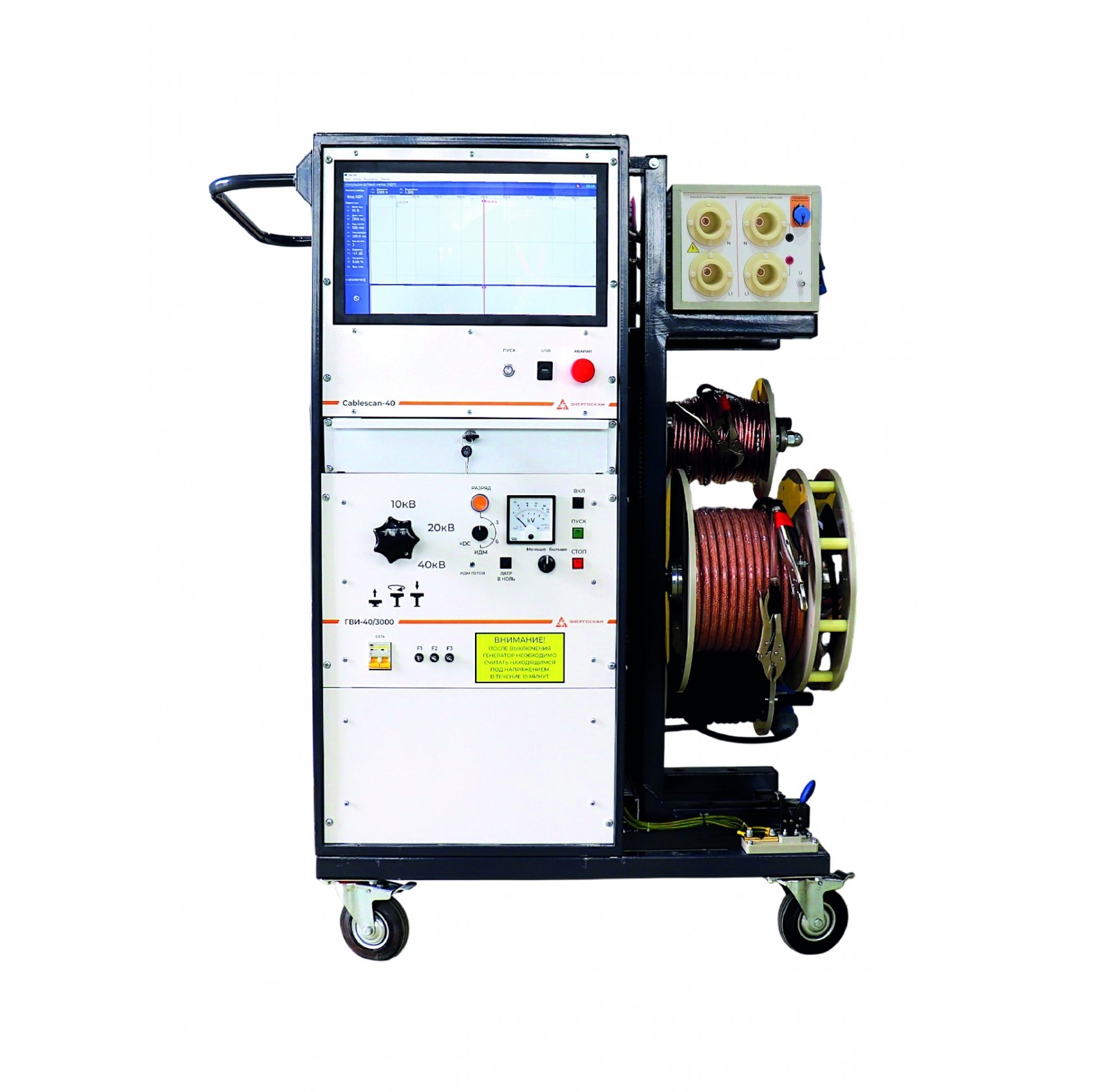

CableScan-40 Мобильная система поиска повреждений силовых кабелей
Россия
Многофункциональная мобильная система поиска повреждения силовых кабелей всех типов изоляции современными беспрожиговыми методами. Габариты 1000 х 900 х 1550 мм. Вес (в зависимости от комплектации) 150...195 кг
Система интегрирует в себе рефлектометр, мегаомметр, высоковольтную установку, генератор высоковольтных импульсов, и датчики связи для реализации современных щадящих методов ОМП: импульсно-дугового и колебательных методов по току и напряжению. Большая часть повреждений кабельных линий обнаруживается именно беспрожиговым методом. При этом используются все три элемента установки: рефлектометр, высоковольтная установка и датчик связи, как в предварительном так и в точном поиске.
Система может комплектоваться генераторами высоковольтных импульсов ГВИ-32 с тремя ступенями 8кВ/16кВ/32кВ и силой имульса на выбор:1100Дж, 2000Дж и 3000Дж. ГВИ-32 имеют автоматический режим импульсного напряжения и позволяют использовать систему CableScan-40 для точного поиска акустическим методом.
Система позволяет производить ОМП силовых кабелей с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и т.д.) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и т.д.).
Система CableScan-40 имеет интуитивно понятный интерфейс. Комбинация элементов управления дает возможность специалисту работать с установкой по инструкции, прилагаемой к аппарату, и не требует специального обучения. Управление сочетает в себе электронные и ручные методы: программное обеспечение, сенсорный дисплей, промышленную клавиатуру, трек-болл для простой и удобной навигации.
Возможны три режима эксплуатации системы CableScan-40: стационарная установка, монтаж в передвижную лабораторию, использование в мобильном исполнении на стальной раме с колёсами. Установка может быть смонтирована в автомобили с цельнометаллическим кузовом грузоподъемностью от 200 кг.
Подключение к питанию осуществляется высоковольтным изолированным кабелем (возможная длина 10 / 20 / 30 /50 метров) через блок подключения. К системе возможно подключение внешних приборов, например, генератора звуковой частоты или мегаомметра 2,5 кВ.
ВОЗМОЖНОСТИ:
- предварительное определение места повреждений- TDR,ARC,DECAY, TRD+ (до 10 рефлектограмм за один разряд)
- точное ОМП кабеля акустическим методом (10/20/40 кВ, 2000 Дж)
- испытание изоляции кабеля напряжением до 40 кВ
- испытание оболочки кабеля напряжением до 10 кВ
- измерение сопротивления изоляции
Технические характеристики:
|
Параметр |
Значение |
| ГЕНЕРАТОР ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ | |
| Максимальное выходное постоянное напряжение | 40 кВ |
| Диапазоны выходных напряжений |
10 / 20 / 40 кВ |
| Максимальная запасаемая энергия |
2000/3000 Дж |
| Период следования импульсов |
6 сек / 3 сек / ручной разряд |
| РЕФЛЕКТОМЕТР | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): максимальный / минимальный | 250 м / 250000 м |
| Коэффициент укорочения установка или измерение в пределах (встроенная таблица): | - 1,00...7,00 |
| Зондирующие сигналы режима импульсной рефлектометрии: - амплитуда - длительность |
25 В...120 В от 100 нс до 300 мкс |
| Выходное сопротивление (программно-регулируемое, с отображением величины на экране): | - 10...1000 Ом, |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): максимальный / минимальный | 250 м / 250000 м |
| Инструментальная погрешность измерения расстояния (все методы), не более: | <0,1 % |
| Эквивалентная (эффективная) частота дискретизации: - режим импульсной рефлектометрии - режим импульсно-дуговой - режим колебательного разряда |
3,2 ГГц 200 МГц 200 МГц |
| Память, более | 1000 рефлектограмм |
| ОБЩИЕ ПАРАМЕТРЫ | |
| Дисплей | Сенсорный, LCD (1366х768 точек) |
| Диагональ дисплея | 18,5” |
| Управление | Промышленная клавиатура с трекболом |
| Интерфейсы связи | USB 2.0 |
| Источник бесперебойного питания, мощность | 650 ВА |
| Напряжение питания однофазной сети переменного тока, В | 230 ± 10 % |
| Частота напряжения переменного тока, Гц | 50 ± 2 |
| Максимальная потребляемая мощность, кВА | 4,5 |
| Габаритные размеры (Ш х Г х В) | 1000 х 900 х 1550 |
| Масса, кг (в зависимости от комплектации от) | 150 - 195 кг |
ОСНОВНАЯ КОМПЛЕКТАЦИЯ
- Мобильная система CableScan-40
- Низковольтный кабель на катушке
- Адаптер подключения питания (2 шт)
- Транспортировочный кейс для аксессуаров
- Комплект документации
- Платформа на колесиках
- Блок кабельных барабанов:
- Барабан с высоковольтным кабелем (20 м)
- Барабан с кабелем питания (20 м)
- Барабан с кабелем заземления (20 м)
- Струбцина заземления
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
- Внешний датчик колебательного разряда
- Удлиненный комплект кабелей (30 м / 50 м)
