КНН-110 Комплект для измерения наведённого напряжения

Цена с НДС: 69 846 руб.
Купить
Товар добавлен в корзину
Гарантия 24 месяца
Госреестр 64968-16 (до 07.09.2026 г.)

Измерение среднеквадратичного значения переменного напряжения до 15 кВ промышленной частоты 50 Гц, возникающего на отключенных частях электроустановок относительно земли (наведенного напряжения) для обеспечения безопасности персонала при проведении работ на ВЛ до 110 кВ. Питание 3 В (два элемента типа «ААА»). Габариты (в чехле) 1200 х 240 х240 мм. Вес 10 кг

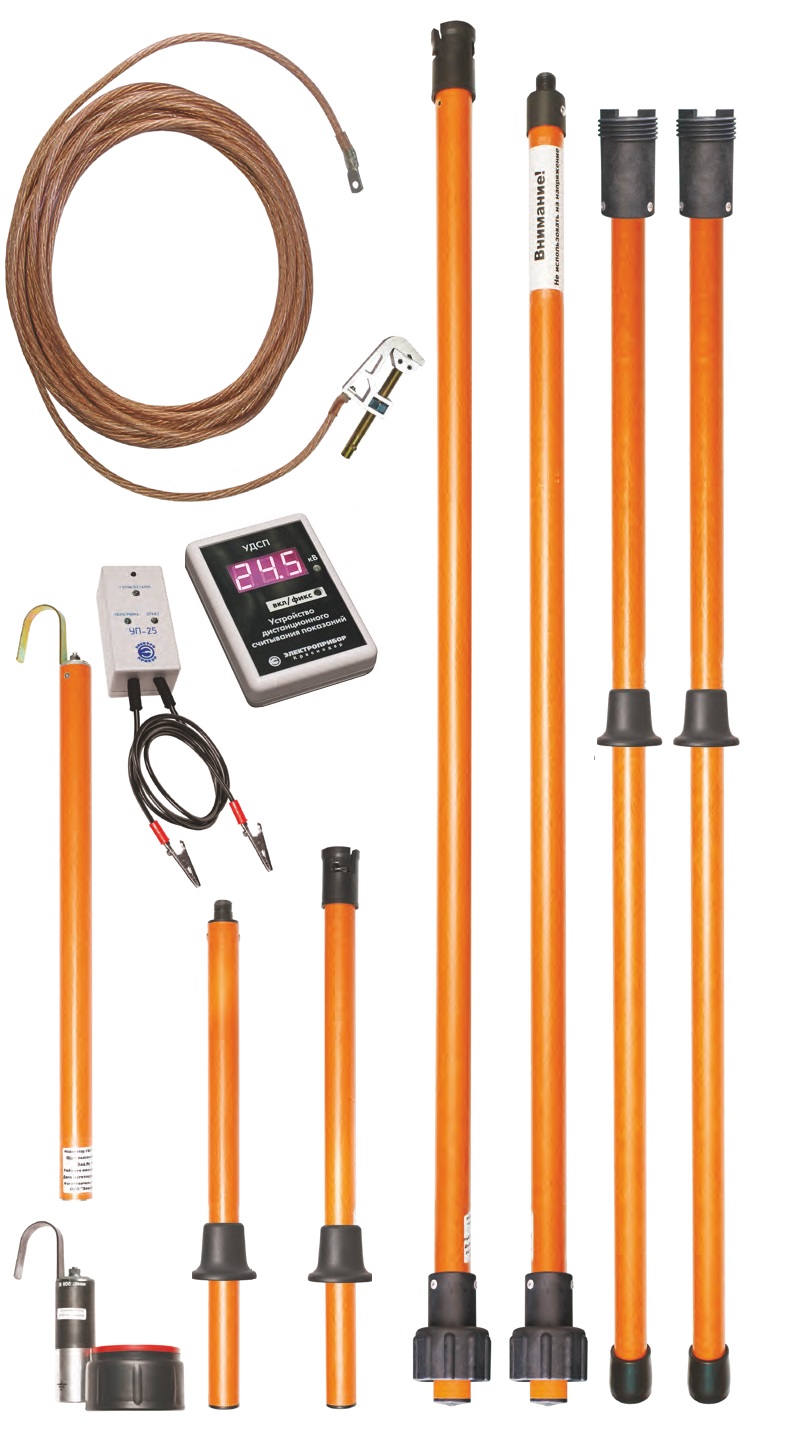

Комплект включает в свой состав измеритель наведенного напряжения ИНН-15 и изолирующую штангу в соответствии с классом напряжением электрооборудования: 10, 15, 35, 110, 220, 330, 500 кВ. В качестве изолирующей штанги используется штанга универсальная типа ШУ или штанга оперативная измерительных устройств ШОИ.
Комплект поставляется в удобном для переноски ящике с изолирующими штангами на необходимый класс напряжения.

По согласованию с заказчиком в комплект может быть включен:

  • указатель напряжения с цифровой индикацией УВН "ВИЗОР"
  • устройство дистанционного считывания показаний УДСП
  • устройство проверочное УП-25
  • соединительный провод увеличенной длины

Принцип действия измерителей основан на масштабном преобразовании высокого входного напряжения между контактом-наконечником и контактом «Земля» измерителя в заданное число раз с помощью резистивного высоковольтного делителя напряжения с последующим измерением выходного напряжения с помощью АЦП. Делитель образован резисторами, находящимися в блоке индикации и в высоковольтном щупе, и имеет два коэффициента деления, соответствуюших режиму измерения «до 500 В» и до «15 кВ».

Выбор режима измерения («до 500 В» или «до 15 кВ») осуществляется автоматически микроконтроллером на основании информации о наличии или отсутствия высоковольтного щупа — в щупе имеется магнит, который при установке высоковольтного щупа вызывает замыкание геркона, расположенного в рабочей части.

Изменение формата отображения напряжения на дисплее (диапазона измерений) осуществляется в зависимости от значения напряжения и характеризуется изменением положением десятичной точки на дисплее для получения максимального разрешения. Индикатор «кВ» включается при напряжении свыше 1000 В.

Измеритель ИНН-15 состоит из 2-х частей:
      - рабочая часть с блоком индикации,
      - высоковольтный щуп.
Измерение осуществляется с применением изолирующей штанги, соответствующей требованиям ГОСТ 20494-2001,
длина которой выбирается пользователем в зависимости от класса напряжения воздушной линии электропередачи (ВЛ), на которой планируется измерение наведенного напряжения, и обеспечивает безопасность персонала при проведении работ на ВЛ.



Технические характеристики:

Параметр КНН-10 (работа с земли) КНН-15 КНН-35 КНН-110 КНН-220 КНН-330 КНН-500
Диапазон измерения среднеквадратичного значения переменного напряжения промышленной частоты 50Гц от 0,05 В до 15 кВ
Габаритные размеры ИНН-15 не более 680 мм х 160 мм х 95 мм.
Длина рукоятки, мм 1500+50 300+50 400+50 600+50 800+50 800+50 1000+50
Длина изолирующей части, мм 1100+50 700+50 1100+50 1400+50 2500+50 3000+50 4000+50
Длина рабочей части (с ИНН-15), мм 5000+50 600+50 600+50 600+50 600+50 600+50 600+50
Длина штанги для установки струбцины, мм 1000+50 1000+50 2000+50 2000+50 2000+50 2000+50
Длина соединительного провода, мм 6000+50 6000+50 6000+50 6000+50 10000+50 10000+50 15000+50
Максимальные размеры в потребительской таре, мм не более 1750 х 240 х240
Масса комплекта в потребительской таре, кг не более 10 7 8 10 11 12 13
