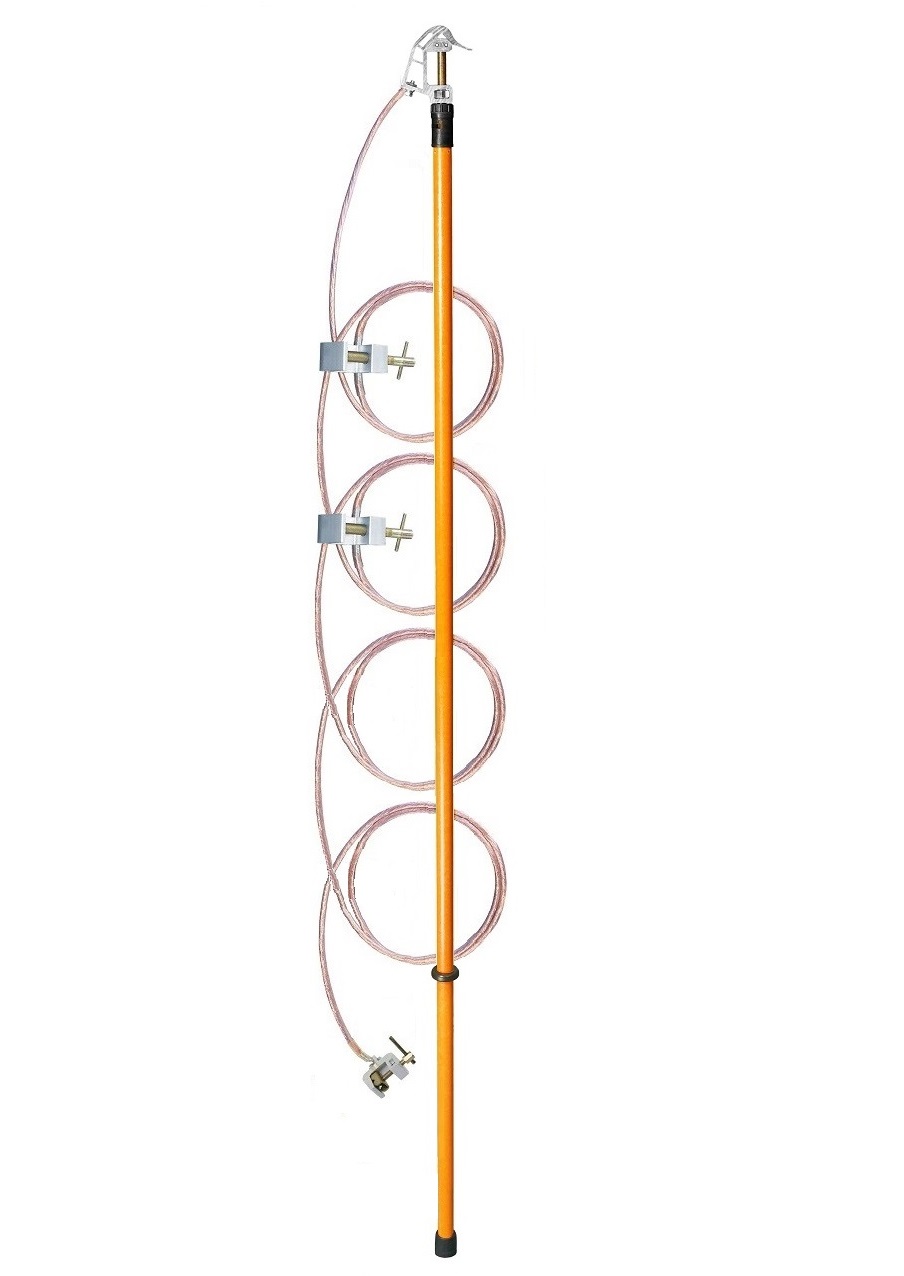

ЗПП-110-3/1-25 Заземление переносное для РУ до 110 кВ
Россия
Номинальное напряжение до 110 кВ. Сечение провода- 25 кв.мм. Кол-во штанг- 1 шт. (съемная). Длина межфазного провода- 3,5 м. Длина заземляющего спуска - 10,0 м. Базовое исполнение. Вес 7,69 кг
Заземления переносные для распределительных устройств ЗПП-1, ЗПП-15, ЗПП-35, ЗПП-110, ЗПП-220, ЗПП-330, ЗПП-500 предназначены для защиты работающих на отключенных токоведущих частях электроустановок напряжением от 0,4 кВ до 500 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
Поставляются с проводом сечением 16, 25, 35, 50, 70, 95, 120, 150 мм2 в прозрачной пластиковой оболочке (кроме сечений провода 120 и 150 мм кв) с заземляющим спуском , со съемными и несъемными штангами (ЗПП-1 - только несъемные штанги). Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой. Комплектуются фазными винтовыми зажимами (ЗПП-1Н втычными ножами) и заземляющими струбцинами повышенной прочности. Изготавливаются в трехфазном исполнении (кроме ЗПП-330 и ЗПП-500 - однофазное исполнение).
Состав заземления ЗПП:
- Токопроводящая часть — межфазные провода и заземляющий спуск;
- Контактная часть — фазные зажимы и заземляющая струбцина;
- Изолирующая часть с рукояткой — штанги заземления.
Особенности:
|
  |
|
Штанга заземления выполнена из стеклопластикового профиля. Изолирующая часть и рукоятка разделены ограничительным кольцом из изоляционного материала. Внутренний объем штанги герметизирован для исключения попадания внутрь штанги влаги, пыли, посторонних предметов и ультрафиолетовых лучей.
Принцип работы заземления заключается в создании короткозамкнутой перемычки между фазными шинами РУ и землей.
По заказу:
1. Заземления на напряжение свыше 15 кВ могут комплектоваться карданным узлом для удобства работы в трех плоскостях.
2. Провод заземления поставляется в металлическом ящике.
Технические характеристики:
| Тип заземления | ЗПП-1 | ЗПП-15 | ЗПП-35 | ЗПП-110 | ЗПП-220 | ЗПП-330 | ЗПП-500 |
|---|---|---|---|---|---|---|---|
| Номинальное напряжение, кВ | до 1,0 | до 15 | до 35 | до 110 | до 220 | до 330 | до 500 |
| Количество фаз | 3 | 3 | 3 | 3 | 3 | 1 | 1 |
| Количество зажимов, шт | 3 | 3 | 3 | 3 | 3 | 1 | 1 |
| Количество штанг | 3 | 3 или 1 | 3 или 1 | 3 или 1 | 3 или 1 | 1 | 1 |
| Длина межфазных проводов, м | 0,4 | 1,25 | 2,5 | 3,5 | 7,0 | - | - |
| Длина заземляющего спуска, м | 2,0 | 2,5 | 7 | 10 | 10 | 15 | 15 |
| Ток термической стойкости, кА/3 с: | |||||||
| - с проводом 16 мм2 | 2,5 | ||||||
| - с проводом 25 мм2 | 4,0 | ||||||
| - с проводом 35 мм2 | 5,6 | ||||||
| - с проводом 50 мм2 | 8,0 | ||||||
| - с проводом 70 мм2 | 10,2 | ||||||
| - с проводом 95 мм2 | 13,8 | ||||||
| - с проводом 120 мм2 | 17,3 | ||||||
| - с проводом 150 мм2 | 21,6 | ||||||
| Длина изолирующей части, мм, не менее | 130 | 700 | 1100 | 1400 | 2500 | 4000 | 4000 |
| Длина рукоятки, мм, не менее | 120 | 300 | 400 | 600 | 800 | 1000 | 1000 |
| Условия эксплуатации: температура, оС влажность при температуре 25 оС, % |
- 45...+45 до 80 |
||||||
| Масса, кг, не более: | |||||||
| - с проводом 16 мм2 | 1,7 | - | - | - | - | - | - |
| - с проводом 25 мм2 | 2,0 | 5,7 | 9,3 | 10,8 | 15,6 | - | - |
| - с проводом 35 мм2 | 3,5 | 8,4 | 11,8 | 13,5 | 19,3 | - | - |
| - с проводом 50 мм2 | 3,8 | 9,9 | 14,1 | 16,1 | 23,0 | - | - |
| - с проводом 70 мм2 | 4,3 | 12,2 | 17,8 | 20,3 | 28,7 | - | - |
| - с проводом 95 мм2 | 4,8 | 14,6 | 21,5 | 24,6 | 34,6 | - | - |
| Срок службы, лет, не менее | 2 | ||||||
Комплект поставки:
- Заземляющий провод с фазными зажимами и заземляющей струбциной - 1шт.
- Комплект штанг переносного заземления на соответсвующее напряжение согласно таблице - 1шт.
- Чехол для комплекта штанг (кроме ЗПП-1) - 1шт.
- Сумка для проводов - 1шт.
- Руководство по эксплуатации - 1шт.
