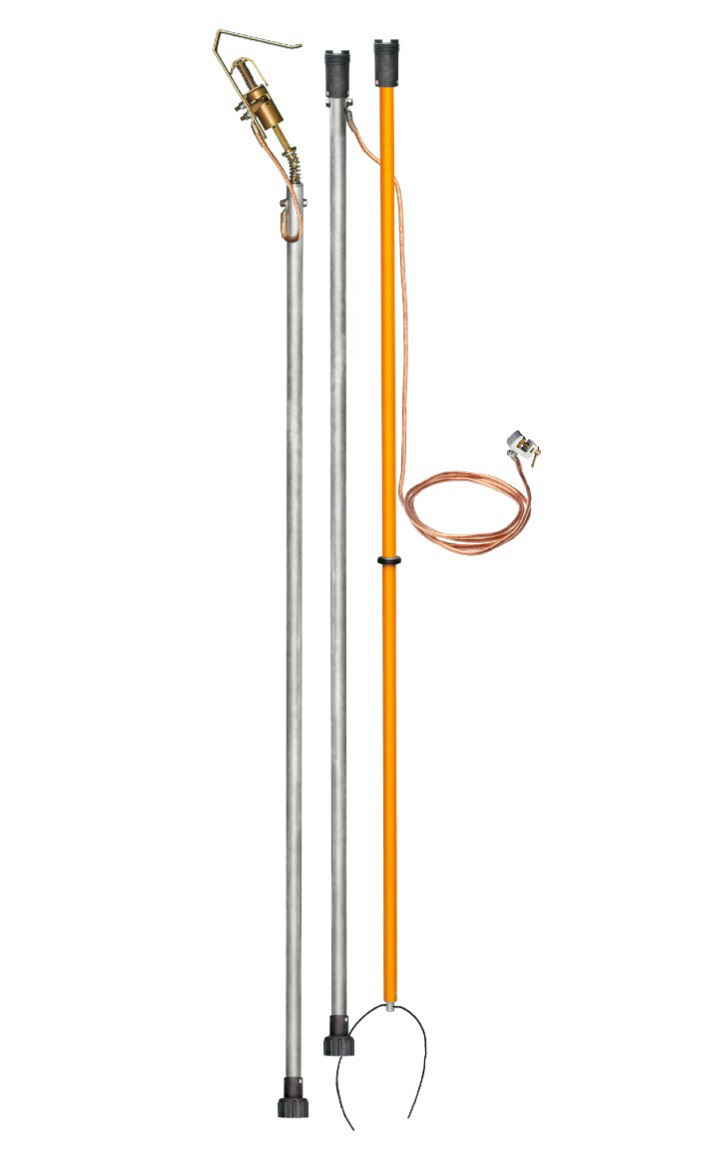

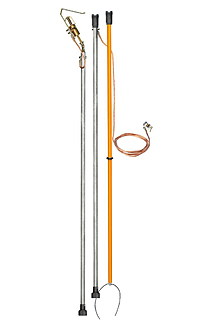

ЗПЛШМ-750 S-25 Заземление переносное линейное с металлическими штангами
Россия
Номинальное напряжение 750 кВ. Однофазное исполнение. Сечение провода-25 кв.мм. Длина заземляющего спуска -3 м. Базовое исполнение. Вес 6,6 кг
Заземления штанговые с металлическими звеньями ЗПЛШМ-110÷220, ЗПЛШМ-330÷500, ЗПЛШМ-750, ЗПЛШМ-1150 относятся к основным средствам защиты от поражения электрическим током на воздушных линиях электропередачи переменного и постоянного тока промышленной частоты напряжением 110 - 1150 кВ (включительно).
Заземления штанговые служат для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках высокого или наведенного напряжения.
Возможна комплектация двумя вариантами фазных зажимов:
| Зажим ФЗ-7 имеет механизм фиксации, защищающий от случайного сбрасывания фазного зажима с провода (стандартная комплектация по умолчанию). |
 |
| Зажим ФЗ-9 является облегчённой версией без фиксации (устанавливается по требованию заказчика). |
 |
Технические характеристики:
| Тип заземления | ЗПЛШМ-110÷220 | ЗПЛШМ-330÷500 | ЗПЛШМ-750 | ЗПЛШМ-1150 |
| Номинальное напряжение, кВ | 110÷220 | 330÷500 | 750 | 1150 |
| Длина заземляющего спуска, м, не менее | 2,0 | 3,0 | 3,0 | 3,0 |
| Тип фазного зажима | Фазный пружинный зажим с карданом ФЗ-7 или Ф3-9 | |||
| Количество штанг, шт. | 1 | 1 | 1 | 1 |
| Длина изолирующей части штанги, мм, не менее | 500 | 1000 | 1000 | 1000 |
| Длина рукоятки штанги, мм, не менее | 800 | 1000 | 1000 | 1000 |
| Кол-во металлических звеньев штанги, шт. | 2 | 2 | 3 | 4 |
| Длина металлических звеньев штанги, мм, не менее | 2000 | 2000 | 2000 | 2000 |
| Сечение заземляющего провода, мм2, не менее | варианты: 25, 35, 50, 70 | 25 | ||
| Ток термической стойкости, кА/3 с, не менее | 4 | |||
| Соединение заземляющего зажима с металлическим звеном штанги | карданное | |||
| Испытательное напряжение изолирующей части штанги в течение 5 мин, кВ | 50 | 100 | 150 | 200 |
| Условия эксплуатации: температура, оС влажность при температуре 25 оС, % |
-45 ...+45 до 80 |
|||
| Масса, кг, не более | 5,2 | 5,5 | 6,5 | 7,0 |
| Срок службы, лет, не менее | 2 | |||
Комплект поставки:
- 1. Заземляющий провод с заземляющей струбциной - 1шт.
- 2. Штанга переносного заземления в комплектации на соответствующее напряжение - 1шт.
- 3. Изолирующий фал - 1шт.
- 4. Поддерживающий фал - 1шт.
- 5. Чехол - 1шт.
- 6 Руководство по эксплуатации - 1шт.
