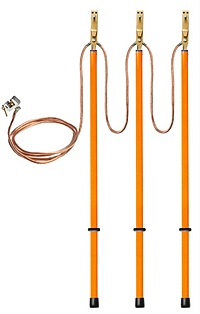

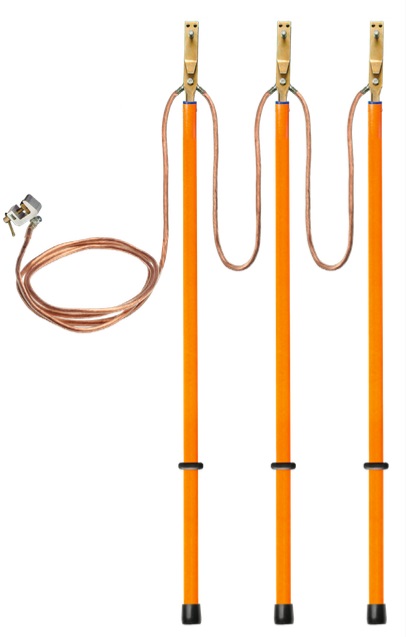

ЗПЛ-10-3/3-25 (S=25 мм) Заземление переносное для ВЛ до 10 кВ (фазный зажим прищепка)
Россия
Номинальное напряжение до 10 кВ. Трехфазное исполнение. Сечение провода-25 кв.мм. Кол-во штанг-3. Длина межфазного провода-1,6 м. Длина заземляющего спуска -10 м. Базовое исполнение. Вес 6,05 кг
Заземления ЗПЛ предназначены для защиты работающих на отключенных участках воздушных линий напряжением от 0,4 кВ до 220 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
Поставляются с проводом сечением 16, 25, 35, 50, 70, 95, 120 мм2 в прозрачной морозостойкой пластиковой оболочке (кроме сечений провода от 120 мм2) с заземляющим спуском и без заземляющего спуска (только ЗПЛ-1), с несъемными штангами.
Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой.
По требованию заказчика заземления могут комплектоваться:
- заземляющими спусками сечением 35, 50, 70 и 95 кв. мм,
- удлиненными штангами (не менее установленной стандартом длинны штанги на данный класс напряжения),
- фазными зажимами следующих типов:
- фазный зажим "прищепка" Ф3-1
- фазный зажим винтовой Ф3-3
- фазный зажим комбинированного типа Ф3-2
- для заземлений выше 10 кВ фазные зажимы могут быть оборудованы карданами для удобства работы в трех плоскостях Ф3-7
- заземления могут быть выполненными в однофазном или трехфазном исполнении,
- заземления могут быть выполненными с дополнительным количеством фаз,
- штанги могут покрываться порошоковой краской и термоусаживаемой трубкой,
- штанги изолирующие для наложения заземления могут поставляться с протоколом испытаний,
- провод заземления может поставляться в металлическом ящике.
Технические характеристики:
| Тип заземления | ЗПЛ-1 | ЗПЛ-10 | ЗПЛ-35 | ЗПЛ-110 | ЗПЛ-220 |
|---|---|---|---|---|---|
| Номинальное рабочее напряжение, кВ | до 1,0 | до 10 | до 35 | до 110 | до 220 |
| Количество фаз | 3 | 3 | 3 (1) | 3 (1) | 3 (1) |
| Количество штанг с зажимами, шт | 5 | 3 | 3 (1) | 3 (1) | 3 (1) |
| Тип фазного зажима (стандартное исполнение) |
Ф3-1 (S≤25мм2) Ф3-2 (16...95мм2) Ф3-3 (S≥35мм2) |
Ф3-1 (S≤35мм2) Ф3-2 (25...95мм2) Ф3-3 (S≥50мм2) |
Ф3-3 | Ф3-3 | Ф3-3 |
| Длина межфазных проводов, м | 0,8 | 1,6 | 4,5 (0) | 6,0 (0) | 9,0 (0) |
| Длина заземляющего спуска, м | 9,0 (без спуска) | 10 | 12 | 12 | 15 |
| Ток термической стойкости, кА/3 с: | |||||
| с проводом 16 мм2 | 2,5 | - | - | - | - |
| с проводом 25 мм2 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 |
| с проводом 35 мм2 | 5,6 | 5,6 | 5,6 | 5,6 | 5,6 |
| с проводом 50 мм2 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 |
| с проводом 70 мм2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 |
| с проводом 95 мм2 | - | 13,8 | 13,8 | 13,8 | 13,8 |
| Длина изолирующей части, мм, не менее | 100 | 700 | 1100 | 1400 | 2500 |
| Длина рукоятки, мм, не менее | 120 | 300 | 400 | 600 | 800 |
| Условия эксплуатации: температура, оС влажность при температуре 25 оС, % |
от -45 до +45 до 80 |
||||
| Масса, кг, не более: | |||||
| с проводом 16 мм2 | 3,9 | - | - | - | - |
| с проводом 25 мм2 | 4,9 | 5,7 | 9,3 (4,7) | 10,8 (4,9) | 15,6 (6,5) |
| с проводом 35 мм2 | 8,0 | 8,4 | 11,8 (6,1) | 13,5 (6,3) | 19,3 (8,2) |
| с проводом 50 мм2 | 9,3 | 9,9 | 14,1 (7,4) | 16,1 (7,6) | 23,0 (9,9) |
| с проводом 70 мм2 | 11,5 | 12,2 | 17,8 (9,5) | 20,3 (9,7) | 28,7 (12,5) |
| с проводом 95 мм2 | - | 14,6 | 21,5 (11,6) | 24,6 (11,9) | 34,6 (15,1) |
| Срок службы, лет, не менее | 2 | ||||
Пример заказа: ЗПЛ-A-B/B-C, D, F
A - номинальное напряжение заземления (1...220 кВ)
В - количество фаз/ штанг (1...5)
С - площадь сечения провода, мм2 (16...120 мм2)
D- с заземляющим спуском (без заземляющего спуска)
F - тип фазного зажима (Ф3-1, Ф3-2, Ф3-3)
Комплект поставки:
| № | Наименование | Количество, шт |
| 1 | Заземляющий провод с фазными зажимами и заземляющей струбциной | 1 |
| 2 | Штанга переносного заземления | зависит от типа заземления |
| 3 | Чехол для штанг (кроме ЗПЛ-1) | 1 |
| 4 | Сумка для проводов | 1 |
| 5 | Руководство по эксплуатации | 1 |
Цена приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации. Для уточнения цены и сроков поставки просьба обратиться к специалистам компании по телефонам (343) 222-03-40, 382-03-40, 382-03-69 или отправить запрос по электронной почте pribor-e@mail.ru.
