ИПИ-95 Искатель повреждений изоляции
Россия
Нахождение мест повреждений изоляции металлических трубопроводов без вскрытия грунта и определения трассы и глубины заложения трубопроводов
Аппаратура ИПИ-95 предназначена для нахождения мест повреждений изоляции металлических трубопроводов без вскрытия грунта и определения трассы и глубины заложения трубопроводов.
Если места врезки (несанкционированное подключение к трубопроводу) сопровождаются повреждением изоляции, то они обнаруживаются как места с нарушенной изоляцией.
Аппаратура может использовать в качестве входного сигнала ток станций катодной защиты.
Приемник аппаратуры имеет два входа, что позволяет одновременно искать трассу и обследовать изоляцию одному оператору. Благодаря встроенному в приемник звуковому индикатору оператор может надевать наушники только при необходимости, что снижает утомляемость при длительной работе.
В генераторе для облегчения настройки предусмотрена регулировка частоты повторения импульсов сигнала под ритм движения оператора.
ТУ 4276-025-12719185-2010
Технические характеристики:
Генератор
| 1. | Частота сигнала генератора (в фазе генерации напряжения), Гц | 1000±2 |
| 2. | Максимальная мощность генератора в импульсе, Вт, не менее | 75 |
| 3. | Генератор вырабатывает амплитудно-модулированное переменное напряжение. Заполнение импульсов модуляции составляет, не менее | 20% |
| 4. | Регулировка периода модуляции выходного напряжения, с | от 0.5 до 2 |
| 5. | Генератор питается от источника постоянного тока напряжением, В | 9 ÷16 |
| 6. | Глубина регулирования амплитуды выходного напряжения генератора без нагрузки при напряжении источника питания 12 В ступенчато с шагом не более 6 дБ,В | (5 -150) |
| 7. | Габаритные размеры генератора, мм, не более | 212х85х137 |
| 8. | Масса генератора, кг, не более | 1 |
Приемник
| 1. | Максимальная чувствительность приемника на частоте 1000 Гц, мкВ | 50 |
| 2. | Ширина полоса пропускания селективного усилителя приемника в режиме фильтра по уровню -3дБ, не более, Гц: | |
| на частоте 100Гц | 5 | |
| на частоте 1000Гц | 50 | |
| 3. | Напряжение питания приемника (три элемента типа «АА»), В | от 3 до 5 |
| 4. | Потребляемый приемником ток (уровень зуммера на минимуме), мА, не более | 10 |
| 5. | Габаритные размеры приемника, мм, не более | 212х65х137 |
| 6. | Масса приемника, кг, не более | 0.5 |

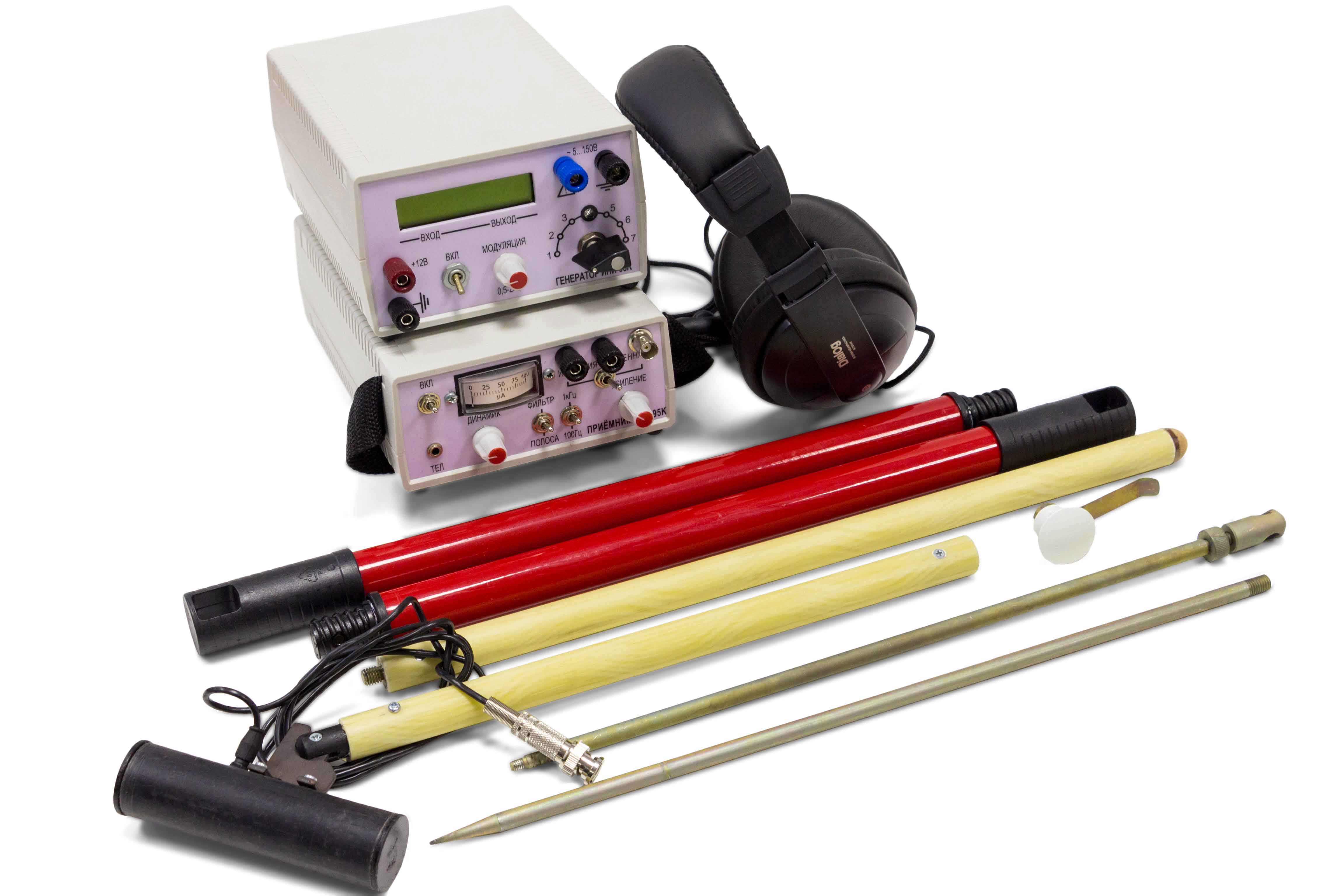

Комплект поставки:
| 1. | Генератор | 1шт. |
| 2. | Приемник | 1шт. |
| 3. | Антенна | 1шт. |
| 4. | Телефоны головные | 1шт. |
| 5. | Клипса магнитная | 1шт. |
| 6. | Штырь с гальванической связью | 1шт. |
| 7. | Штырь заземляющий | 2шт. |
| 8. | Провод для подключения заземляющего штыря (4 м) | 1шт. |
| 9. | Провод для подключения заземляющего штыря (1,5 м) | 1шт. |
| 10. | Провод питания генератора от аккумулятора (2 м) | 2шт. |
| 11. | Провод питания генератора от прикуривателя (2 м) | 1шт. |
| 12. | Провод для подключения магнитной клипсы | 1шт. |
| 13. | Провод для подключения штыря с гальванической связью | 1шт. |
| 14. | Радиостанция стандарт LTD* | 1шт.* |
| 15. | Отвертка | 1шт. |
| 16. | Элемент питания тип АА | 3шт. |
| 17. | Паспорт, инструкция по эксплуатации и техническое описание | 1шт. |
| 18. | Сумка-кейс | 1шт. |
*по дополнительной заявке
Принцип работы искателя повреждений кабеля ИПИ-95.
Обнаружение мест повреждения изоляции по оценке потенциалов с поверхности земли вдоль трассы трубопровода, создаваемых генератором и изменяющихся в зависимости от качества изоляции трубопровода.
Определение месторасположения и глубины заложения трассы основан на обнаружение электромагнитного поля, создаваемого вокруг исследуемой коммуникации протекающим по ней переменного тока генератора или другого источника.
Конструкция
Конструктивно аппаратура ИПИ-95 выполнена в виде двух отдельных блоков: блок генератора (ИПИ-95-Г) и блок приемника (ИПИ-95-П).
Схема генератора смонтирована на одной двухсторонней печатной плате и элементах конструкции, расположенных перпендикулярно печатной плате. При этом кожух генератора свободно устанавливается на элементах конструкции.
Аналогичная конструкция у приемника. Генератор выполнен в переносном (чемоданном) варианте. Конструкция приемника позволяет закрепление его на поясе оператора.
