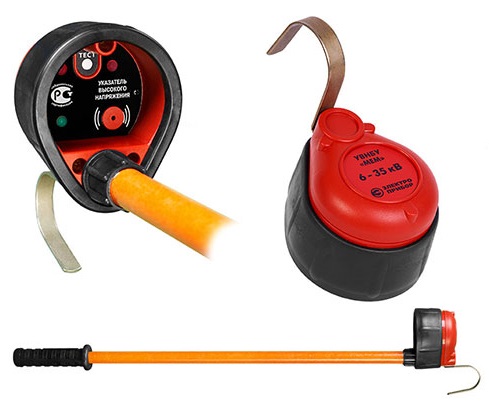

УВНБУ 6-35 МЕМ BLE Указатель высокого напряжения контактно-бесконтактный универсальный с выгрузкой протокола событий.

Цена с НДС: 10 919 руб.
Купить
Товар добавлен в корзину
Гарантия 24 месяца
Руководство по эксплуатации УВНБУ-МЕМ

Предназначен для определения переменного тока 6...35 кВ при непосредственной связи с этими частями (контактный способ). Дополнительной функцией указателя является определение наличия (отсутствия) напряжения без непосредственной связи с токоведущими частями (бесконтактный способ). Питание 3 В (два элемента типа «ААА»). Габариты (в чехле) 900 х 90 х 110 мм. Вес 0,52 кг. Модификация указателей напряжения УВНБУ «МЕМ» BLE, которая позволяет произвести выгрузку протокола событий из «чёрного ящика» в память смартфона под управлением ОС Android при помощи бесплатного приложения УВНБУ «МЕМ» BLE. С помощью приложения можно установить дату очередных эксплуатационных испытаний на каждый указатель.

Наличие переменного напряжения индицируется звуковым и световым сигналами. Указателя автоматически переходит в режим индикации при соприкосновении контакта-наконечника с токоведущей частью, находящейся под напряжением. В остальное время указатель постоянно готов к работе в пассивном энергосберегающем режиме.

Имеет режим самоконтроля и индикацию разряда батареи. Поставляется в комплекте со штангами соответствующего класса напряжения.

УВНБУ "МЕМ" BLE имеют встроенный таймер-устройство , которое осуществляет непрерывный отсчет даты и времени в течение всего срока эксплуатации.

Модификация указателей напряжения УВНБУ «МЕМ» BLE, которая позволяет произвести выгрузку протокола событий из «чёрного ящика» в память смартфона под управлением ОС Android при помощи бесплатного приложения УВНБУ «МЕМ» BLE. С помощью приложения можно установить дату очередных эксплуатационных испытаний на каждый указатель.



Существует известное техническое решение, когда информация о работе изделия сопоставляется с показаниями часов (таймера) реального времени, с последующим отражением её в виде протокола событий (черный ящик в самолетах, блок фиксации неисправностей в автомобилях и т. д.).

Подобного типа функцию применили в новом указателе напряжения.

Новый указатель, рабочее название которого УВНБУ «МЕМ» BLE, имеет встроенный таймер реального времени — устройство, которое осуществляет непрерывный отсчет даты и времени в течение всего срока эксплуатации указателя. Блок управления указателя считывает текущую дату и время из таймера и записывает эти данные (отметку времени) вместе с информацией о событии в энергонезависимую память прибора. В данном случае речь идет о следующих событиях:

  • включение режима проверки указателя;
  • определение наличия напряжения бесконтактной частью;
  • определения наличия напряжения контактной частью;
  • переход указателя в дежурный режим;
  • низкий уровень заряда батареи;
  • замена батареи;
  • необходимость проведения плановой проверки или испытаний;
  • сбой в работе во время автотестирования;
  • отключение бесконтактного режима;
  • открытие крышки батарейного отсека;
  • различные другие служебные события.

Эта информация хранится в памяти прибора неограниченное количество времени и не пропадает при отключении питания (замена батареи).

При необходимости данные могут быть выгружены при помощи функции BLE в любой компьютер и отобразиться в виде таблицы EXСEL или в память смартфона под управлением ОС Android при помощи бесплатного приложения УВНБУ «МЕМ» BLE. Каждый указатель с момента своего создания получает уникальный идентификационный номер, который автоматически отображается в названии.

Установка приложения «УВНБУ МЕМ BLE»: (2,82 Мб, apk)
  • Переходим по ссылке на Яндекс Диск, нажимаем скачать, возможно будет ругаться на подозрительный файл, все равно скачать, затем «Установить» и «Открыть».
  • На запрос о разрешении доступа к местоположению ответить «Да», т. к. без этого не будет работать Bluetooth LE через который осуществляется связь с указателем.


Технические характеристики:

Номинальное напряжение электроустановки, кВ 6÷35
Напряжение индикации в контактном режиме, кВ, не более 1,5
Чувствительность (расстояние между указателем в режиме СНЗ в момент начала индикации и ближайшим проводом, находящимся под напряжением 6 кВ), м 6 м
Основной тип светового и звукового сигналов наличия напряжения прерывистый с одновременным включением и выключением обоих красных светодиодов и частотой следования не менее 1 Гц
Тип светового и звукового сигналов наличия напряжения в режиме СНЗ прерывистый с поочередным включением красных светодиодов и частотой следования не менее 1 Гц.
Номинальное напряжение батареи, В 3 (2 элемента «ААА»)
Длина изолирующей части, мм 520
Длина рукоятки, мм 120
Габаритные размеры рабочей части указателя с индикаторной частью, мм 160 х 85 х 105
Масса указателя без упаковки, кг 0,5

Условия эксплуатации:

— температура окружающего воздуха

— относительная влажность воздуха

— атмосферное давление

от -45oС до +45oС

до 98% при 25oС

60-106,7 кПа (460-800 мм рт. ст.)

Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания. Указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
Срок службы, лет, не менее 5



Комплект поставки:

  1. Рабочая часть с индикаторной частью — 1 шт
  2. Звено изолирующее с рукояткой — 1 шт
  3. Руководство по эксплуатации — 1 шт
  4. Элемент питания “AAA” (LR03) — 2 шт
  5. Чехол — 1 шт
