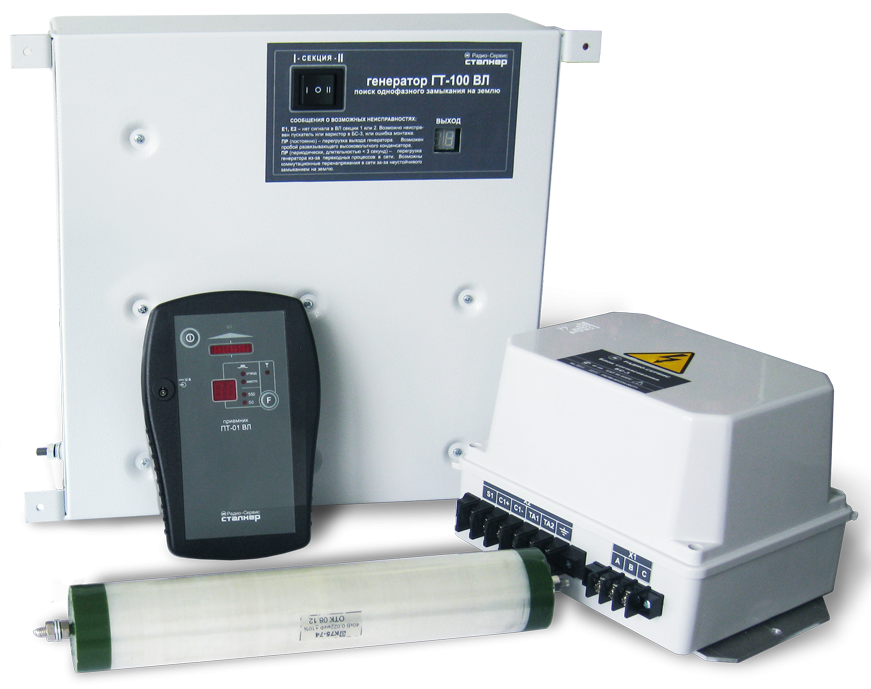

Сталкер ВЛ (1) Дефектопоисковый комплекс на 1 секцию шин

Цена с НДС: 131 400 Р
Купить
Товар добавлен в корзину
Гарантия 18 месяцев

Комплекс дефектопоисковый предназначен для определения в распределительных сетях 6-10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю и локализации места без отключения линии.

Дефектопоисковый комплекс "Сталкер ВЛ" предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю (далее ОЗЗ) и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.

Общие особенности дефектопоискового комплекса Сталкер ВЛ:

  • Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
  • Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
  • Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
  • Применение одного генератора на 2 секции;
  • Высокая помехоустойчивость.

Приемник ПТ-01 ВЛ:

  • Запатентованный метод определения поврежденного фидера с применением генератора;
  • Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
  • Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа «Квант»);
  • Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
  • Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
  • Диапазон рабочих температур от – 30 до + 55 º С.



Технические характеристики:

Параметр Значение
Генератор ГТ-100ВЛ
1 Выходное напряжение, не более, В 400*
2 Формируемые рабочие частоты, Гц Двухчастотный, основная частота 526
3 Отклонение от рабочей частоты, Гц, не более ±1
4 Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В от 198 до 242
5 Максимальная потребляемая мощность, не более, ВА 150*
6 Габаритные размеры, не более, мм 370х320х135
7 Масса, не более, кг 8,5
Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ.
Приемник ПТ-01ВЛ
8 Номинальные значения рабочих частот, Гц при работе с генератором 526
при работе без генератора 50, 550
9 Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА 400
10 Динамический диапазон входных сигналов, не менее, дБ 92
11 Ширина полосы пропускания для каждой рабочей частоты, не более, Гц по уровню минус 3 дБ по уровню минус 60 дБ
9 24
12 Диапазон напряжений питания постоянного тока, В от 4,4 до 6,0
13 Габаритные размеры, не более, мм 175´115´40
14 Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч 7
15 Масса, не более, кг 0,9
Блок согласования БС-3
16 Ограничение входного напряжения переменного тока, не более, В 700
17 Габаритные размеры, не более, мм 225´175´145
18 Масса, не более, кг 1,5



Комплект поставки:

Наименование  Применение Кол-во
1 Генератор «ГТ - 100 ВЛ» Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств. 1
2 Приемник «ПТ - 01 ВЛ» Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств. 1
3 Блок питания БПН-А 12-0,5 Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. 1
4 Конденсаторы высоковольтные   3
5 Хомуты для крепления конденсаторов   6
6 Блоки согласования БС-3   1
7 Ni-MH аккумулятор типоразмера АА   4
8 Сумка для переноски приёмника   1
9 Руководство по эксплуатации на комплекс   1

Цена приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации. Для уточнения цены и сроков поставки просьба обратиться к специалистам компании по телефонам (343) 222-03-40, 382-03-40, 382-03-69 или отправить запрос по электронной почте pribor-e@mail.ru.
