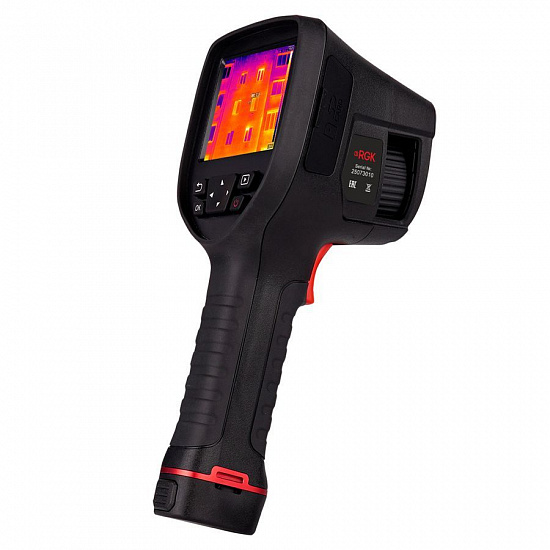

RGK TL-38 Тепловизор
RGK Surveying Instruments&Mapping Technological Co, КНР
Оснащен болометрической матрицей с разрешением 384 x 288 и объективом с 13-миллиметровой линзой из Германии, характеризуется улучшенными характеристиками и расширенными возможностями, по сравнению с младшими модификациями TL-20/30 – за счет меньшего значения IFOV и поддержки дополнительных рабочих режимов.
Модель с промышленным диапазоном измерения температур до 2000 °С отличается универсальностью. За счет высокого разрешения матрицы устройство подходит под ГОСТ 54852 и может использоваться для обследования зданий и сооружений. Высокая термочувствительность 0,04 °С позволяет распознавать минимальные перепады температур в соседних точках.
Функциональные возможности
Для удобства работы и повышения точности показаний измерительный диапазон прибора разделен на автоматически переключаемые низкий и средний поддиапазоны. Опционально поддерживаются измерения в высоком поддиапазоне. Наряду с автоматической маркировкой объектов с максимальной и минимальной температурой, режимом настраиваемой сигнализации и возможностью определения температурных параметров в точках и выбранных зонах, тепловизор RGK TL-38 реализует функцию построения изотерм. Радиометрическая видеозапись существенно экономит время обследования и позволяет делать запись температуры в динамике.
Особенности
- Комбинированное управление – удобный большой сенсорный экран с продублированными физическими кнопками.
- Ручная фокусировка позволяет добиваться наилучшей четкости изображений; минимальное расстояние наведения резкости составляет 30 см, что позволяет использовать тепловизор для диагностики электронных плат и других изделий с малоразмерными компонентами.
- Аннотирование – при реализации функции документирования в ходе записи на съемную карту памяти термограммы и видеоролики могут снабжаться текстовыми или голосовыми пояснениями, благодаря чему упрощается расшифровка и последующий анализ сохраненных данных.
Конструкционное исполнение
С целью повышения защищенности передняя часть изделия, с отверстиями под линзы ИК и цифровой камеры, лазерного указателя и подсветки, в нерабочем положении закрывается крышкой, которая в ходе съемки откидывается вверх. Со стороны экрана предусмотрен выступающий над поверхностью предохранительный бортик.
Для трансляции данных в реальном времени на внешние мобильные устройства в дистанционном режиме, RGK TL-38 снабжен интегрированным модулем беспроводной связи. Это позволяет контролировать и оперативно корректировать действия персонала, выполняющего ИК обследование. При выполнении съемки в стационарных условиях получаемые изображения можно просматривать на подключенном через выход Micro HDMI крупноразмерном дисплее.
Высокая информативность
Прибор обеспечивает более высокое качество термограмм, регистрируя их мелкие элементы, а наличие встроенной цифровой камеры, снабженной LED-подсветкой, позволяет эффективнее распознавать объекты с аномальной температурой благодаря возможности совмещения инфракрасного и видимого изображений в режимах "picture-in-picture", "IMIX" и "dual-light fusion".
<
Технические характеристики:
| Параметр | Значение |
|---|---|
| Измерение | |
| Диапазон измерений температуры | от -20 до +150 °С от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, % | ±2,0 % |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 % |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 384 x 288 px |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | 24° x 19° |
| Минимальное фокусное расстояние | 0,3 м |
| Пространственное разрешение | 1,3 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | ручной |
| Увеличение | 1x, 2x, 4x, 8x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 3,5-дюймовый ЖК-дисплей/640x480 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | максимум 10 точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | максимум 10 линий устанавливающихся вручную |
| Область | максимум 10 областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений, PNG |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | внутренние инструменты анализа изображений, в ПО |
| Настройка | |
| Лазер | класс 2 |
| Фонарик | есть |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | MicroSD |
| USB | Type C |
| Видеовыход | micro HDMI |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Bluetooth | есть, для подключения гарнитуры |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |
| Разъем под штатив | есть |
| Физические характеристики | |
| Размеры | 257 x 102 x 105 мм |
| Вес камеры включая батарею | 0,74 кг |
(**) – по дополнительному заказу
Комплект поставки:
- Тепловизор RGK TL-38
- Аккумуляторные литийионные батареи - 2 шт.
- Зарядное устройство
- Адаптер питания
- Считыватель карты памяти
- Карта памяти SD
- Программное обеспечение на USB накопителе
- Кейс для переноски
- Руководство по эксплуатации
