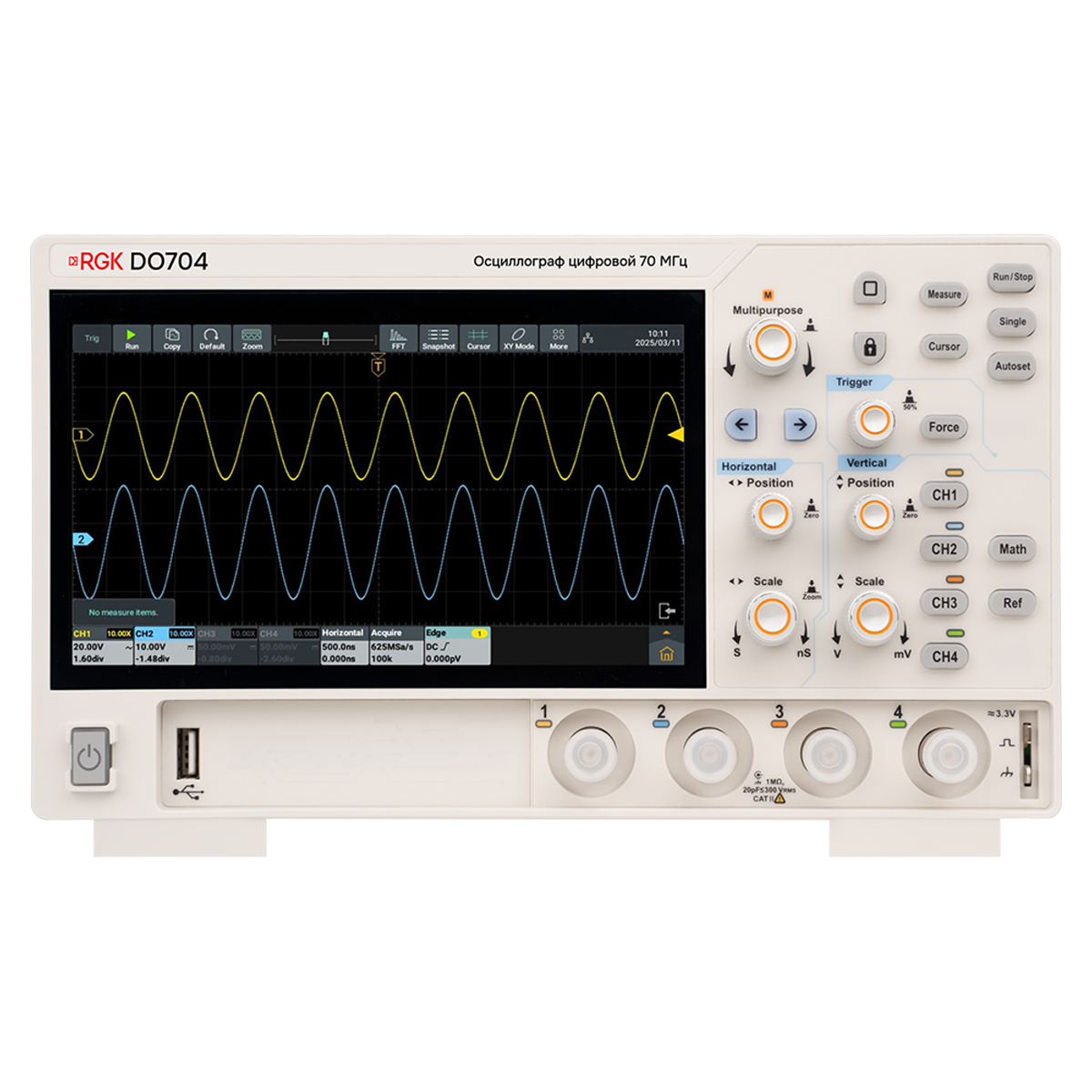

RGK DO704 Цифровой осциллограф с поверкой
RGK Surveying Instruments&Mapping Technological Co, КНР
4 канала. Полоса пропускания 70 МГц. Частота дискретизации 1,25 Гвыб/с. АЦП 12 бит. Сенсорный дисплей. Интерфейс USB Type-C. Питание 220 В / 50 Гц. Габариты 260 x 160 x 78 мм. Вес 1,5 кг
Особенности:
- 12-битное разрешение АЦП позволяет получать осциллограммы с высокой детализацией, за счет чего цифровой осциллограф обладает повышенной эффективностью, по сравнению с более дешевыми моделями.
- Сенсорное управление с поддержкой "смартфонных жестов" за счет наглядности и интуитивной понятности всплывающих меню упрощает использование прибора; наличие поворотных регуляторов на кнопочной панели дает возможность работать с изделием так же, как с аналоговым осциллографом.
- Компактность – выполненное в малоразмерном корпусе толщиной всего 78 мм, изделие не загромождает пространство на рабочем месте.
- Внешнее питание через интерфейс USB Type-C обеспечивает полную гальваническую развязку от сети переменного тока при работе от повербанка с режимом Power Delivery 12 В, исключая влияние наводок и помех при выполнении прецизионных измерений.
Коммуникационные возможности
Для интеграции в состав испытательных систем и автоматизированных установок осциллограф RGK DO704 поддерживает сетевое подключение по LAN-каналу либо с задействованием беспроводного адаптера, а также реализует прямое дистанционное управление с ПК через порт USB с помощью команд SCPI или веб-интерфейса. Для повышения наглядности предусмотрена возможность трансляции изображения с экрана изделия на внешний крупноразмерный дисплей или проектор через коннектор HDMI. Отдельный выход Trig Out служит для выдачи сигналов "годен" или "негоден" при тестировании типовых изделий по маске.
Как Android-устройство, осциллограф обладает расширенной функциональностью – за счет возможности использования дополнительного ПО. Прибор поставляется с предустановленными программными средствами для выполнения расчетов, записи с экрана, просмотра снимков и видео, почтовым клиентом, браузером, файловым менеджером и т.д. Также поддерживается загрузка и установка выбранных приложений через APP Center при наличии доступа к Интернету.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Количество каналов | 4 |
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 1,25 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | 500 мкВ/дел...10 В/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3 %, 2 %, 1,5 % |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 5 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ± 2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Интерфейс | USB, HDMI |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
Комплект поcтавки:
- Цифровой осциллограф RGK DO704
- Измерительные щупы
- Сетевой адаптер
- Кабель USB
- Руководство по эксплуатации
