РОС-102 (РОС-102И) Датчик-реле уровня (сигнализатор ЭСУ)
Россия
Предназначенные для контроля двух независимых предельных уровней (положений, точек, меток-2М) электропроводных и неэлектропроводных жидкостей, твёрдых сыпучих и кускообразных сред, зерна и продуктов его размола, а также раздела сред: вода — светлые нефтепродукты, сжиженные углеводородные газы — вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями. Питание 220 В / 50 Гц. Габариты и вес (1,7...1,9 кг) зависят от исполнения

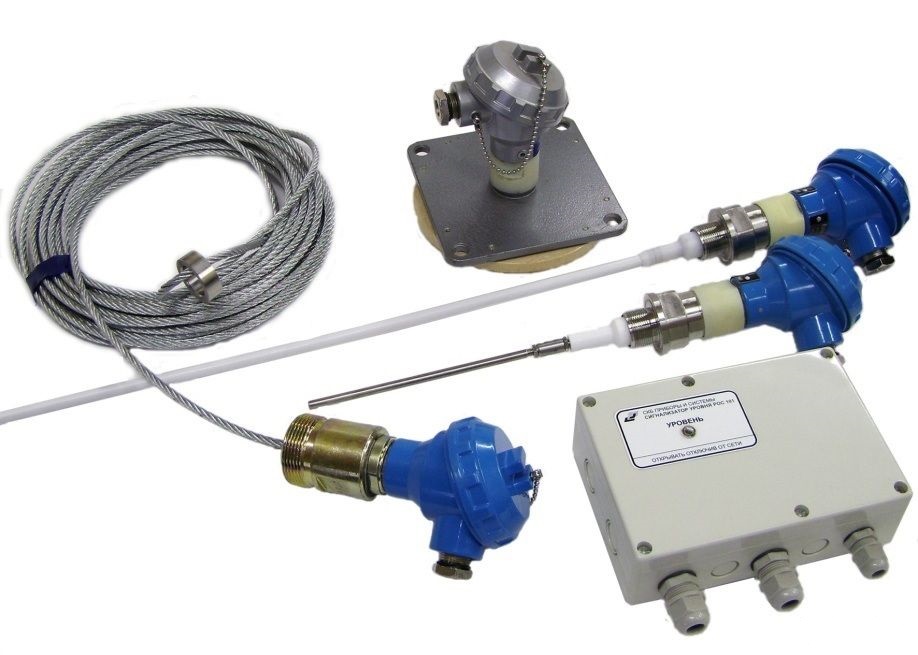

Двухточечные датчики-реле уровня РОС-102, РОС-102И (Искробезопасный) — электронные сигнализаторы уровня – ЭСУ емкостного типа, предназначенные для контроля двух независимых предельных уровней (положений, точек, меток-2М) электропроводных и неэлектропроводных жидкостей, твёрдых сыпучих и кускообразных сред, зерна и продуктов его размола, а также раздела сред: вода — светлые нефтепродукты, сжиженные углеводородные газы — вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в стационарных и корабельных (судовых) условиях.
Электронные Сигнализаторы Уровня ЭСУ-2М-РОС-102 предназначены для контроля (сигнализации) предельных положений уровня жидких и твердых (сыпучих) сред в одной или в двух точках, а также контроля раздела сред вода — светлые нефтепродукты, сжиженные углеводородные газы — вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в различных резервуарах, а сигнализаторы РОС-102А — для контроля и управления технологическими процессами на объектах атомной энергетики (ОАЭ).
Электронные Сигнализаторы Уровня — ЭСМ-2м-РОС-102 обеспечивают световую индикацию достижения заданных уровней (по светодиоду на каждой точке).
Конструктивные исполнения и параметры контролируемой среды датчиков-реле уровня РОС-102, РОС-102И
| Условное обозначение исполнения датчика-реле уровня (сигнализатора ЭСУ) | Конструктивное исполнение чувствительного элемента (ЧЭ) |
Длина погружаемой части чувствительного элемента L, м | Параметры контролируемой среды ЭСУ | |||||
| Физическое состояние, электрические свойства | Температура, °С | Рабочее избыточное давление, Рраб, МПа | Относительная диэлектрическая проницаемость | Динамическая вязкость, Па*с, не более | Размеры гранулы (куска) мм, не более | |||
| РОС-102-111 | Стержневой неизолированный | 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная | -100…+250 | 2,5 | 2…10 | 1,0 (для жидких сред) | 5 |
| РОС-102-111И | Жидкая, сыпучая, неэлектропроводная | -40…+100 | ||||||
| РОС-102-113 | Пластинчатый | 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная | -100…+250 | 2,5 | 1,6…10 | 1,0 (для жидких сред) | — |
| РОС-102-113И | -40…+100 | |||||||
| РОС-102-115И | Стержневой неизолированный | 0,42 | Зерно, продукты его размола | -20…+100 | — | 2…10 | — | — |
| РОС-102-121 | Стержневой изолированный | 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, электропроводная | -100…+250 | 2,5 | — | 1,0 (для жидких сред) | 5 |
| РОС-102-121И | -40…+100 | |||||||
| РОС-102-161И | Цилиндрический неизолированный | 0,1; 0,25; 0,6; 1,0 | Жидкая, неэлектропроводная в т. ч. сжиженные газы | -100…+100 | 0,6…6,4 | 1,4…4,0 | 1,0 (для жидких сред) | — |
| РОС-102-162И | Цилиндрический изолированный | 0,1; 0,25 | Разделы сред: светлые нефтепродукты- вода | 0…+80 | 0,6 | — | 1,0 | — |
| РОС-102-171 | Плоский | — | Кусковая порошкообразная, сыпучая, электропроводная,не электропроводная |
-30…+100 | — | 2,0…4,0 | — | 0,5 |
| РОС-102-181И | Цилиндрический (трубчатый) неизолированный |
0,1; 0,25; 0,6; 0,8 | Жидкая, неэлектропроводная в т.ч. сжиженные газы | -80…+100 | 2,5 | 1,6…10 | 1,0…3,0 | — |
| РОС-102-191 | Тросовый неизолированный | 1,0; 1,6; от 2 до 22 м с интервалом 0,5 м | Жидкая, сыпучая, неэлектропроводная | -40…+100 | — | 1,6…10 | 1,0 (для жидких сред) | 5 |
| РОС-102-193 | Тросовый изолированный | 1,0; 1,6; 2,0 | Жидкая, сыпучая, электропроводная | -40…+100 | — | — | То же | — |
Технические характеристики датчиков-реле уровня РОС-102,-102И
| Параметр | Значение |
| Температура окружающего воздуха для преобразователей первичных, Тос | -50…+60°С |
| Температура окружающего воздуха для преобразователей передающих | -30…+50°С |
| Относительная влажность воздуха при температуре 35°С | 95+3 % без конденсации влаги |
| Атмосферное давление | 84-106,7 кПа (630-800 мм рт.ст.) |
| Степень пылевлагозащиты | IP54 |
| Устойчивость к механическим воздействиям | виброустойчивое и вибропрочное исполнение, группа N3 по ГОСТ Р 52931 |
| Климатическое исполнение | УХЛ 2 по ГОСТ 15150 |
Преобразователи первичные сигнализаторов имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте РОС-102И», соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Преобразователи передающие сигнализаторов имеют маркировку взрывозащиты «[Exia]IIC в комплекте РОС-102И», искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Сигнализаторы РОС-102А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н — по ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01. По способу защиты человека от поражения электрическим током сигнализаторы относятся к классу 01 по ГОСТ 12.2.007.0.
Основные электротехнические параметры датчиков-реле уровня РОС-102
| Параметр | Значение |
| Напряжение питания | 220 +22/-33 В |
| Частота | 50±1 Гц |
| Мощность, потребляемая одноканальным сигнализатором | 5 В·А |
| Мощность, потребляемая двухканальным сигнализатором | 8 В·А |
| Электрическая нагрузка на контакты реле | до 5 А переменного тока 50 Гц при 220 В, до 5 А постоянного тока до 24 В. |
| Длина линии связи между преобразователями первичным и передающим | до 1000 м |
| Масса преобразователя первичного в зависимости от исполнения | от 0,7 до 9,0 кг |
| Масса преобразователя передающего | 1,0 кг |
Комплект поставки датчика-реле уровня РОС-102, РОС-102И
— преобразователь первичный — 2 шт.
— преобразователь передающий — 1 шт.
— элемент чувствительный — 1 шт.
— паспорт — 1 экз.
— техническое описание — 1 экз.
Комплект ЗИП и КМЧ не поставляется.
Форма записи условного обозначения при заказе датчика-реле уровня РОС-102, РОС-102И
| РОС 102 | — 121 | — И | — УХЛ | — 0,13:0,42 |
| 1 | 2 | 3 | 4 |
1 — условное обозначение преобразователя первичного (см. таблицу конструктивных исполнений выше по тексту);
2 — искробезопасное исполнение И (если необходимо);
3 — климатическое исполнение;
4 — длины погружаемых частей чувствительных элементов, м.
ВНИМАНИЕ: При заказе датчиков-реле РОС102-117 необходимо указать толщину стенки ёмкости, включая толщину изоляции.
