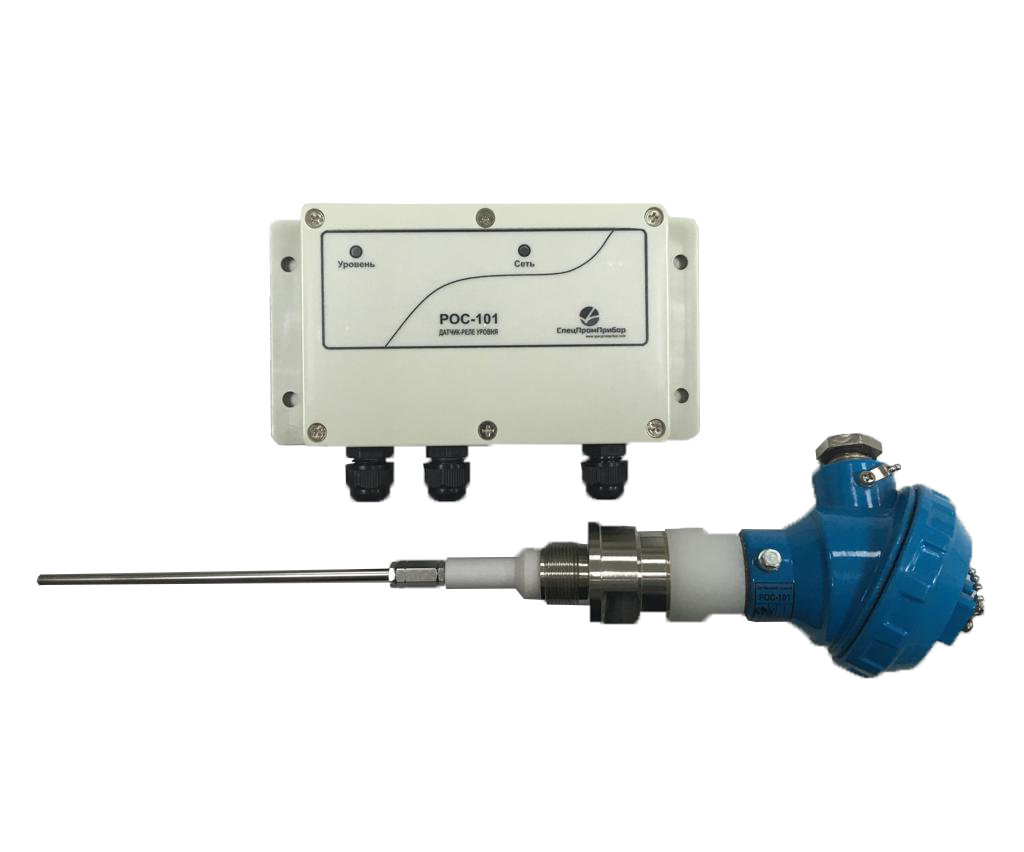

РОС-101 (РОС-101И) Датчик-реле уровня
Россия
Предназначен для контроля (сигнализации) предельных положений уровня жидких и твердых (сыпучих) сред в различных резервуарах, а также контроля раздела жиддких сред: вода - светлые нефтепродукты, сжиженные углеводородные газы - вода и другие жидкости с резко отличающимися диэлектрическими проницаемостями. Питание 220 В / 50 Гц. Габариты и вес (1,7...1,9 кг) зависят от исполнения
Ёмкостные датчики-реле уровня РОС-101, РОС-101И — приборы, предназначенные для контроля одного уровня электропроводных и неэлектропроводных жидкостей, твёрдых (кускообразных) сред, зерна и продуктов его размола, а также раздела сред: вода — светлые нефтепродукты, сжиженные углеводородные газы — вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в стационарных и корабельных условиях.
Принцип действия датчиков-реле РОС101 основан на высокочастотном методе преобразования изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды в «релейный» выходной сигнал.
В состав прибора входит первичный преобразователь (ПП) и передающий преобразователь (ППР).
Сигнализаторы уровня РОС-101 предназначены для контроля (сигнализации) предельных положений уровня жидких и твердых (сыпучих) сред в одной или в двух точках, а также контроля раздела сред вода — светлые нефтепродукты, сжиженные углеводородные газы — вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в различных резервуарах, а сигнализаторы РОС-101А — для контроля и управления технологическими процессами на объектах атомной энергетики (ОАЭ).
Сигнализаторы обеспечивают световую индикацию достижения заданных уровней.
Эксплуатационные характеристики датчика уровня РОС-101
| Параметр | Значение |
| Температура окружающего воздуха для преобразователей первичных, Тос | -50…+60°С |
| Температура окружающего воздуха для преобразователей передающих | -30…+50°С |
| Относительная влажность воздуха при температуре 35°С | 95+3 % без конденсации влаги |
| Атмосферное давление | 84-106,7 кПа (630-800 мм рт.ст.) |
| Степень пылевлагозащиты | IP54 |
| Устойчивость к механическим воздействиям | виброустойчивое и вибропрочное исполнение, группа N3 |
| Климатическое исполнение | УХЛ 2 по ГОСТ 15150 |
Преобразователи первичные сигнализаторов имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте РОС-101И», соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Преобразователи передающие сигнализаторов имеют маркировку взрывозащиты «[Exia]IIC в комплекте РОС-101И», искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Сигнализаторы РОС-101А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н — по ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01. По способу защиты человека от поражения электрическим током сигнализаторы относятся к классу 01 по ГОСТ 12.2.007.0.
Технические характеристики:
| Параметр | Значение |
| Напряжение питания | 220 +22/-33 В |
| Частота | 50±1 Гц |
| Мощность, потребляемая одноканальным сигнализатором | 5 В·А |
| Мощность, потребляемая двухканальным сигнализатором | 8 В·А |
| Электрическая нагрузка на контакты реле | до 5 А переменного тока 50 Гц при 220 В до 5 А постоянного тока до 24 В |
| Длина линии связи между преобразователями первичным и передающим | до 1000 м |
| Масса преобразователя первичного в зависимости от исполнения | от 0,7 до 9,0 кг |
| Масса преобразователя передающего | 1,0 кг |
Конструктивное исполнение чувствительного элемента преобразователей первичных, длина погружаемой части преобразователя первичного и параметры контролируемой среды РОС 101
| Условное обозначение сигнализатора | Конструктивное исполнение чувствительного элемента |
Длина погружаемой части чувствительного элемента L, м | Параметры контролируемой среды | |||||
| Физическое состояние, электрические свойства | Температура, °С | Рабочее избыточное давление, Рраб, МПа | Относительная диэлектрическая проницаемость | Динамическая вязкость, Паю, не более | Размеры гранулы (куска) мм, не более | |||
| РОС-101-011 | Стержневой неизолированный | 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная | -100…+250 | 2,5 | 2…10 | 1,0 (для жидких сред) | 5 |
| РОС-101-011И | Жидкая, сыпучая, неэлектропроводная | -40…+100 | ||||||
| РОС-101-013 | Пластинчатый | 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная | -100…+250 | 2,5 | 1,6…10 | 1,0 (для жидких сред) | — |
| РОС-101-013И | -40…+100 | |||||||
| РОС-101-015И | Стержневой неизолированный | 0,42 | Зерно, продукты его размола | -20…+100 | — | 2…10 | — | — |
| РОС-101-021 | Стержневой изолированный | 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, электропроводная | -100…+250 | 2,5 | — | 1,0 (для жидких сред) | 5 |
| РОС-101-021И | -40…+100 | |||||||
| РОС-101-061И | Цилиндрический неизолированный | 0,1; 0,25; 0,6; 1,0 | Жидкая, неэлектропроводная в т. ч. сжиженные газы | -100…+100 | 0,6…6,4 | 1,4…4,0 | 1,0 (для жидких сред) | — |
| РОС-101-062И | Цилиндрический изолированный | 0,1; 0,25 | Разделы сред: светлые нефтепродукты- вода | 0…+80 | 0,6 | — | 1,0 | — |
| РОС-101-071 | Плоский | — | Кусковая порошкообразная, сыпучая, электропроводная, не электропроводная |
-30…+100 | — | 2,0…4,0 | — | 0,5 |
| РОС-101-081И | Цилиндрический (трубчатый) неизолированный |
0,1; 0,25; 0,6; 0,8 | Жидкая, неэлектропроводная в т. ч. сжиженные газы | -80…+100 | 2,5 | 1,6…10 | 1,0…3,0 | — |
| РОС-101-091 | Тросовый неизолированный | 1,0; 1,6; от 2 до 22м с интервалом 0,5 м | Жидкая, сыпучая, неэлектропроводная | -40…+100 | — | 1,6…10 | 1,0 (для жидких сред) | 5 |
| РОС-101-093 | Тросовый изолированный | 1,0; 1,6; 2,0 | Жидкая, сыпучая, электропроводная | -40…+100 | — | — | То же | — |
Комплект поставки датчика-реле уровня РОС 101
— преобразователь первичный -1 шт.
— преобразователь передающий — 1 шт.
— элемент чувствительный (для РОС 101-015И) — 1 шт.
— паспорт — 1 экз.
— техническое описание — 1 экз.
Комплект ЗИП и КМЧ не поставляется.
Пример записи при заказе:
| РОС 101 | — 021 | — И | — УХЛ* | — 0,25 |
| 1 | 2 | 3 | 4 |
1 — условное обозначение преобразователя первичного;
2 — искробезопасное исполнение;
3 — климатическое исполнение;
4 — длина погружаемой части чувствительного элемента, м.
