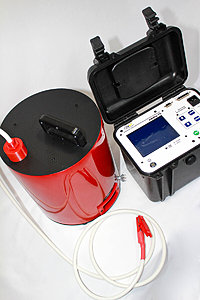

АВИЦ-70 Аппарат высоковольтный испытательный Компакт (Исп. 1)

Аппарат высоковольтный испытательный АВИЦ-70 (далее — аппарат) предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение. Аппарат предназначен для работы при температуре окружающего воздуха от минус 20 до плюс 40 °C и относительной влажности до 80 % при температуре 25 °C.

Особенности:

• Исполнение 1 — стальной корпус, вертикальное и горизонтальное рабочее положение
• Исполнение 2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение
• Исполнение 3 — стальной корпус, исполнение под стойку 19′

Проверка трансформаторного масла:

Приборы серии АВИЦ имеют режим  "Проверка трансформаторного масла", т.е. при пробое масла в испытательной ячейке прибор выводит на экран значения напряжения, зафиксированные при пробое. Для этого режима на высоковольтном выводе трансформатора желательно (но необязательно), установить высоковольтный резистор номиналом 1.5…2.5 МОм для увеличения выходного сопротивления блока высоковольтного.

Управление токовой защитой:

Параметр ток ограничения – ток, который прибор пытается стабилизировать в цепи нагрузки. Параметр ток отключения – ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры необходимы для режима "Прожиг", параметры ток ограничения – 51 мА (21 мА), ток отключения – 60 мА ( 30 мА).

Прибор может эксплуатироваться при температурных параметрах внешней среды в пределах от -20^оС до +40^оС, параметры относительной влажности в пределах 80% при температурном показателе +25^оС.

• аппарат имеет степень защиты блоков IP54 и IP60;
• при эксплуатации отсутствует коронация, гул, дребезжание;
• наличие корпуса из стали;
• наличие разрядного устройства и диодного столба, встроенных в аппарат;
• наличие экрана промышленного, графического типа с поликарбонатной защитой;
• аппарат легок и компактен;
• возможность ручного и автоматического режимов работы, наличие таймера;
• наличие температурной защиты высоковольтного блока.

Технические характеристики:
