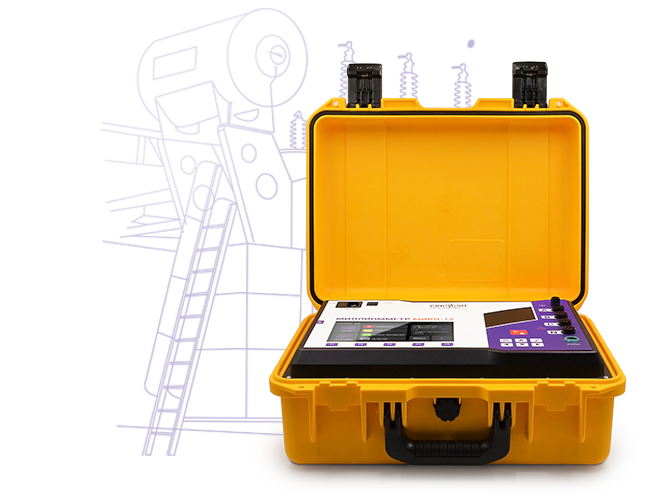

МИКО-12-25А Трехфазный миллиомметр
СКБ ЭП
Предназначен для измерения электрического сопротивления в диапазоне 1 μΩ – 50 kΩ при измерительном токе до 25 А как индуктивных, так и безындуктивных объектов энергетического оборудования. Интерфейс USB, Bluetooth. Встроенная память до 1000 измерений. Питание 220 В / 50 Гц. Габариты 411 ×323 ×168 мм. Вес 10 кг
Объекты диагностики МИКО-12-25А:
- обмотки силовых трансформаторов большой мощности;
- обмотки измерительных трансформаторов и другого оборудования с высокой индуктивностью;
- обмотки электродвигателей, генераторов и линейных компенсаторов;
- обмотки электромагнитов;
- контактные соединения выключателей, шин, резисторов и других цепей без индуктивной составляющей;
- уравнивающие, токоограничивающие и другие резисторы высоковольтных выключателей;
- кабели.
| МИКО-12-25А | МИКО-9А | МИКО-8М(А) | МИКО-7М(А) | |
|---|---|---|---|---|
| Диапазон измерений сопротивления | 1 μΩ – 50 kΩ | 1 μΩ – 30 kΩ | 1 μΩ – 10 kΩ | 1 μΩ – 2 kΩ |
| Сила измерительного тока | 0,2 мА – 25 А | 0,0005 – 10 А | 0,001 – 10 А | 0,01 – 10 А |
| Максимальная выходная мощность | 400 Вт | 60 Вт | 60 Вт | 60 Вт |
| Количество измерительных каналов | 5 шт. | 2 шт. | 1 шт. | 1 шт. |
| Последовательное измерение по 3 фазам | + | + | - | - |
| Быстрый метод гашения ЭДС самоиндукции | + | - | - | - |
Технические характеристики:
| Диапазон сопротивления | 1 µΩ ÷ 50 kΩ |
| Разрешающая способность | 0,1 μΩ |
| Точность | ±0,1% |
| Сила измерительного тока | 0,2 мА ÷ 25 A |
| Количество цифр на дисплее (результат измерений) | 5 |
| Питание (сетевое напряжение) | ~ 115-250 В, 47-63 Гц — 115-352 В |
| Диапазон индуктивности измеряемого сопротивления | 1 мкГн ÷ 1000 Гн |
| Диапазон измерительного тока | 0.2 мА ÷ 25 А |
| Диапазон измерительного тока в режиме DRM | 0,1 ÷ 12,5 А |
| Максимальная потребляемая мощность | 650 Вт |
| Максимальная выходная мощность | 400 Вт |
| Связь с ПК | USB, Bluetooth |
| Встроенная память | до 1000 измерений |
| Габариты | 411 ×323 ×168 мм |
| Масса измерительного блока | 10 кг |
| Защита от окружающей среды | IP 67 (крышка прибора закрыта) IP 40 (крышка прибора открыта) |
| Диапазон температуры при работе с прибором | от -20 °C до +55 °C |
| Дисплей | Цветной графический TFT сенсорный, 800 x 480 точек |
| Язык интерфейса | Русский, Английский |
| Язык руководства пользователя | Русский, Английский |
| Межкалибровочный период | 2 года |
Стандартная комплектация
| Наименование, Индекс | Применение |
|---|---|
|
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. |
|
Комплект кабелей для присоединения измерительных каналов МИКО-12-25 к вводам силовых трансформаторов любой мощности. Длина 8,5м. В комплекте 4 шт. Зев 75мм. |
|
Для подключения прибора к сети электропитания, а также для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2м. |
|
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м. |
|
Для защиты источника питания. |
|
Кабель для зарядки и подключения приборов. Длина 1,5м |
|
Удобная, прочная и износостойкая сумка для транспортировки крепежных приспособлений. |
Дополнительная комплектация (по заказу):
| Наименование, Индекс | Применение |
|---|---|
|
Для присоединения измерительных каналов МИКО-12-25 к клеммам измерительных трансформаторов тока и трансформаторов напряжения любой мощности. Длина 4м. В комплекте 2 шт. Зев 20 мм. |
|
Рекомендован к совместному применению с измерительными кабелем 052.22.00.000 и 052.20.00.000К. Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5м. Масса 1,18 кг |
|
Кабели для работы в режиме DRM - безразборной проверки устройств РПН силовых трансформаторов. Комплект состоит из 4-х закороток одинаковой длины по 4 м. Вес комплекта 6,180 кг (1,545 кг + 1,545 кг + 1,545 кг+ 1,545 кг). На обоих концах провода закороток припаяны зажимы типа ""крокодил"" с зевом 70 мм. |
|
Проверка работоспособности в режимах микро- и миллиомметра. Величина 1мОм ± 0,5%. Шунт производства СКБ ЭП |
|
Для поверочных лабораторий: проведение поверки / калибровки прибора. Вес 0,024 кг." |
Рекомендованное оборудование к совместному применению:
| Наименование, Индекс | Применение |
|---|---|
|
Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, без применения лестниц и подъемников. Комплектуется кабелями-удлинителями (длина 3,3 м), которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака. - ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг / рекомендована для объектов до 2 м); - ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг / рекомендована для объектов до 3 м); - ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг / рекомендована для объектов до 4,5 м); |
|
Дополнительный комплект кабелей к стандартному комплекту штанги-манипулятор для одновременного подключения к 4 вводам высоковольтного объекта. Кабель-удлинитель штанги-манипулятор выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 50А. Масса 1 шт 0.86 кг |
