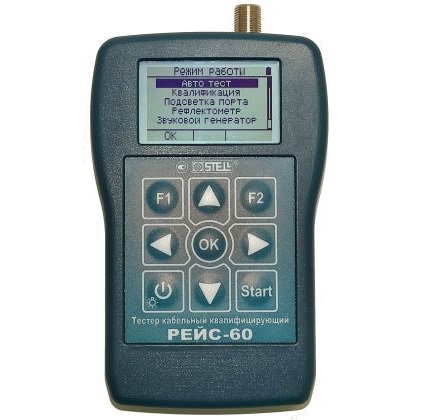

РЕЙС-60 Тестер кабельный квалифицирующий

Тестер кабельный квалифицирующий РЕЙС-60 предназначен для тестирования и паспортизации кабельных линий (КЛ) связи стандартов 10Base-T, 100Base-TX, 1000Base-T, TV. Устройство позволяет выявить дефектную КЛ, которая не обеспечивает необходимую пропускную способность для передачи 10/100/1000 Ethernet. РЕЙС-60 работает с кабелями типа витая пара и коаксиальными.

Прибор предназначен для:

• проверки схемы разводки;
• проверки состояния КЛ;
• измерения длины КЛ;
• определения наличия подключения к порту сетевого оборудования.

Конструктивно прибор выполнен в портативном пластиковом корпусе, питание — от четырёх батарей или аккумуляторов типа ААА.

Метод импульсной рефлектометрии

Метод импульсной рефлектометрии (Time Domain Reflectometry, TDR) заключается в зондировании кабеля (двухпроводной линии) импульсами напряжения, приеме импульсов, отраженных от места повреждения и неоднородностей волнового сопротивления, выделении отражений от места повреждений на фоне помех (случайных и отражений от неоднородностей линий) и определении расстояния до повреждения по временной задержке отраженного импульса относительно зондирующего.

Отражение появляется в тех местах, где волновое сопротивление отклоняется от своего среднего значения: в месте утечки, в месте обрыва, короткого замыкания, в месте ответвления, в конце кабеля и т. д. Зондирующий и отражённые импульсы воспроизводятся на экране прибора, образуя рефлектограмму линии. При обрыве отражённый импульс имеет ту же полярность, что и зондирующий; при коротком замыкании полярность меняется.

Волновое сопротивление — главная характеристика кабеля с точки зрения рефлектометрии. Волновое сопротивление (импеданс) - отношение амплитуды напряжения электромагнитной волны в точке кабельной линии к току этой волны. Однородная линия характеризуется равенством волнового сопротивления по всей длине. В однородной линии, нагруженной сопротивлением, равным волновому, зондирующий импульс полностью поглощается в нагрузке.

Коэффициент укорочения показывает, во сколько раз скорость распространения импульса в линии меньше скорости света в вакууме. Правильно указанное значение коэффициента укорочения для тестируемого кабеля позволяет точно локализовать повреждение или неоднородность волнового сопротивления кабеля по длине. Коэффициент укорочения можно измерить методом импульсной рефлектометрии при известной длине кабеля.

Мёртвая зона — длительность зондирующего импульса и переходных процессов после него. Измерения в мёртвой зоне некорректны. Чем меньше длительность зонда, тем меньше мёртвая зона и выше разрешающая способность, но меньше амплитуда отражённого импульса из-за затухания в кабеле. На коротких дистанциях необходимо использовать короткий зонд, на больших — длинный.

Прибор РЕЙС-60 выполняет следующие тесты и функции:

• Квалификация кабельных линий для стандартов 10BASE-T, 100BASE-TX, 1000BASE-T (максимальная длина в тестах квалификации — не более 100 метров от прибора до ответной части);
• Определение схемы разводки кабеля (графическая схема, обнаружение расщеплённых пар);
• Измерение длины кабеля (встроенный рефлектометр с максимальным диапазоном 1200 м при коэффициенте укорочения 1,500);
• Обнаружение технологии PoE (Power over Ethernet);
• Генерирование аналоговых тональных сигналов для выделения кабеля из пучка и локализации в стенах/полах (со сторонним приемником, в комплект поставки не входит);
• Обнаружение подключения к порту коммутатора или концентратора;
• Обнаружение и идентификация портов Ethernet (подсветка порта — мигание светового индикатора портов коммутатора или концентратора);
• Обнаружение удалённых идентификаторов (не более 8 штук);
• Поиск неисправностей: ошибки в схеме разводки, несоответствие КЛ частотным характеристикам сети, смещение задержки, нарушение длины, расщепление пар, КЗ или обрыв, другие неоднородности;
• Хранение результатов: до 250 результатов квалифицирующего тестирования во внутренней памяти;
• Работа с компьютером через USB Type-C (режим съёмного диска, передача данных, обновление ПО).

Области применения

• Паспортизация кабельных сегментов (создание графической схемы, сохранение результатов квалификации);
• Проверка схемы раскладки кабельных систем по объекту;
• Проверка состояния кабельных линий;
• Измерение длины кабельных линий;
• Определение наличия подключения к порту сетевого оборудования (коммутаторы, концентраторы);
• Диагностика и поиск повреждений в медных кабелях связи (обрыв, короткое замыкание, расщепление пар, нарушение разделки, скрутки, некачественный обжим розеток);
• Локализация кабеля в пучке с помощью звукового генератора;
• Идентификация портов активного оборудования (функция «Подсветка порта»);

Прибор может использоваться как для однократных проверок (режим «Авто тест»), так и для детальной паспортизации кабельных трасс (режим «Квалификация»).
