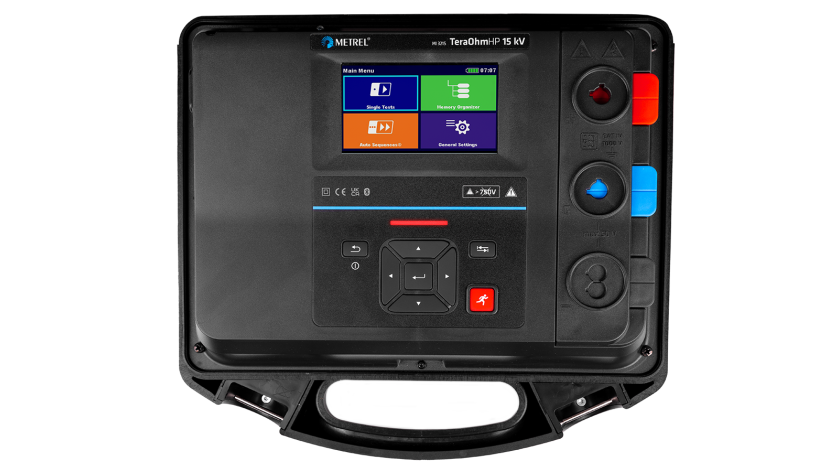

MI 3215 Тераомметр Metrel
Metrel d.d. Словения
MI 3215 – прибор, предназначенный для измерения сопротивление изоляции, проведения различных испытаний, которые способны выявить скрытые разрушительные процессы в диэлектрике. MI 3215 способен выдавать испытательное напряжение постоянного тока от 50 до 15000 В, диапазон измерения сопротивления изоляции до 35 ТОм.
Функции MI 3215
- измерение сопротивления изоляции, построение графика R(t),
- измерение емкости испытываемого объекта,
- проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы,
- измерение выдерживаемого напряжения / тока пробоя, расчет индекса поляризации PI,
- расчет коэффициента диэлектрического поглощения DAR,
- расчет коэффициента диэлектрического разряда DD,
- измерение напряжения и частоты переменного и постоянного тока.
Особенности MI 3215
- возможность задания измерительного напряжения в диапазоне от 50 В до 15 кВ с шагом 100 В,
- полная диагностика состояния изоляции, включающая в себя автоматический расчет,
- индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD,
- автоматическая калибровка после включения,
- встроенный таймер позволяет задавать время измерения от 1 с до 100 мин,
- автоматический разряд испытываемого объекта после завершения измерений,
- наличие защитного проводника GUARD для отведения поверхностных токов утечки,
- встроенная память на 1000 измерений,
- подключение к ПК посредством USB и Bluetooth,
- легкий корпус (масса 6,3 кг).
Характеритики MI 3215
Диапазоны измерения сопротивления изоляции:
|
Диапазон |
Разрешение |
|
0,01 МОм ... 9,99 МОм |
10 кОм |
|
10,0 МОм ... 99,9 МОм |
100 кОм |
|
100 МОм ... 999 МОм |
1 МОм |
|
1,00 ГОм ... 9,99 ГОм |
10 МОм |
|
10,0 ГОм ... 99,9 ГОм |
100 МОм |
|
100 ГОм ... 999 ГОм |
1 ГОм |
|
1,00 ТОм ... 9,99 ТОм |
10 ГОм |
|
10,0 ТОм ... 35,0 ТОм |
100 ГОм |
Погрешность измерения сопротивления изоляции в зависимости от испытательного
напряжения (при типичных значениях Riso):
|
Сопротивление изоляции |
Напряжение |
Погрешность |
|
1,5 ТОм 30 ТОм |
15 кВ |
± 6 % от измер. ± 20 % от измер. |
|
1 ТОм20 ТОм |
10 кВ |
± 6 % от измер. ± 20 % от измер. |
|
250 ГОм 5 ТОм |
5 кВ |
± 5 % от измер. ± 13 % от измер. |
|
100 ГОм2 ТОм |
2 кВ |
± 5 % от измер. ± 13 % от измер. |
|
50 ГОм1 ТОм |
1 кВ |
± 5 % от измер. ± 13 % от измер. |
|
25 ГОм 500 ГОм |
500 В |
± 5 % от измер. ± 13 % от измер. |
|
5 ГОм 100 ГОм |
100 В |
± 5 % от измер. ± 13 % от измер. |
Измерение тока утечки:
|
Диапазон |
Разрешение |
Погрешность |
|
0,00 нА … 9,99 нА |
10 пА |
±(5 % от измер. + 7 емр) |
|
10,0 нА … 99,9 нА |
100 пА |
± 5 % от измер. |
|
100 нА … 999 нА |
1 нА |
|
|
1,00 mA … 9,99 mA |
10 нА |
|
|
10,0 mA … 99,9 mA |
100 нА |
|
|
100 mA … 999 mA |
1 mA |
Измерение емкости:
|
Диапазон |
Разрешение |
Погрешность |
|
20 нФ ... 999 нФ |
1 нФ |
±(5 % от измер. + 3 емр) |
|
1,00 mФ … 9,99 mФ |
10 нФ |
|
|
10,0 mФ … 50,0 mФ |
100 нФ |
Общие характеристики
- Источник питания................................................. АКБ 14,4 В пост. тока (4,4 Ач, литий-ионный блок)
или сеть 100 … 240 В, 45 … 65 Гц, 100 ВА - Категория перенапряжения............................ 300 В CAT II
- Класс защиты........................................................... усиленная изоляция
- Категория измерения.......................................... 1000 В CAT IV
- Степень загрязнения .......................................... 2
- Степень защиты...................................................... IP 65 (закрытый корпус)
- Сохранение данных.............................................. 8 ГБ
- Программное обеспечение для ПК............... да
- Диапазон рабочей температуры.................... -20 °C … 50 °C
- Максимальная отн. влажность....................... 90% (0°C … 40°C), без конденсации
- Размеры (Ш ´ В ´ Г).............................................. 36 см x 16 см x 33 см
- Масса ............................................................................ 6,3 кг (без принадлежностей)
Комплектация MI 3215
- Экранированный измерительный кабель с крокодилом 10 кВ, 3 м 3 шт.
- Сетевой кабель
- USB-кабель
- Сумка
- Руководство по эксплуатации
