М3-111 Ваттметр поглощаемой мощности (базовый комплект)
КИП
Ваттметр поглощаемой мощности М3-111 предназначен для измерения синусоидальных сверхвысокочастотных (далее – СВЧ) сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов.
Основные области применения: измерение выходной мощности измерительных генераторов и других источников СВЧ сигналов, поверка ваттметров, измерение затухания четырехполюсников, измерение уровня излучения с применением калиброванных антенн.
Электропитание ваттметра осуществляется от сети переменного тока с номинальным напряжением 230 ± 23 В, частотой 50 ± 5 Гц.
Ваттметр не предназначен для установки и эксплуатации в пожароопасных и взрывоопасных зонах по ПУЭ.
Рабочие условия эксплуатации ваттметра:
• температура окружающего воздуха, от плюс 10 °С до плюс 40 °С;
• относительная влажность воздуха до 90 % при 25 °С;
• атмосферное давления от 86 до 106,7 кПа (от 645 до 800 мм рт. ст.).
Технические характеристики:
| Параметр | Значение |
| Диапазон измерения мощности | от 10 мВт до 20 Вт |
| Частотный диапазон | от 0 до 18 ГГц |
| Тип преобразователя | калориметрический |
| Входной импеданс | 50 Ом |
| Интерфейс | USB, LAN, (опционально IEE488) |
| Базовая погрешность | не более 4 % |
| Тип соединителя радиочастотного входа | Тип III, вариант 1 (вилка) |
| Дисплей | IPS 3,2” 320х240 |
| Параметры питания | 230±23 В, 50±5 Гц, 30 Вт (опционально ~ 24 В) |
| Тип корпуса | Металлический, настольное исполнение, IP20 |
| Габариты и вес | БИ 230х210х95 мм, не более 3,0 кг ИКП – 140х105х80 мм, не более 1,2 кг |
| Габариты и вес в упаковке | 430х410х160 мм, не более 5,5 кг |

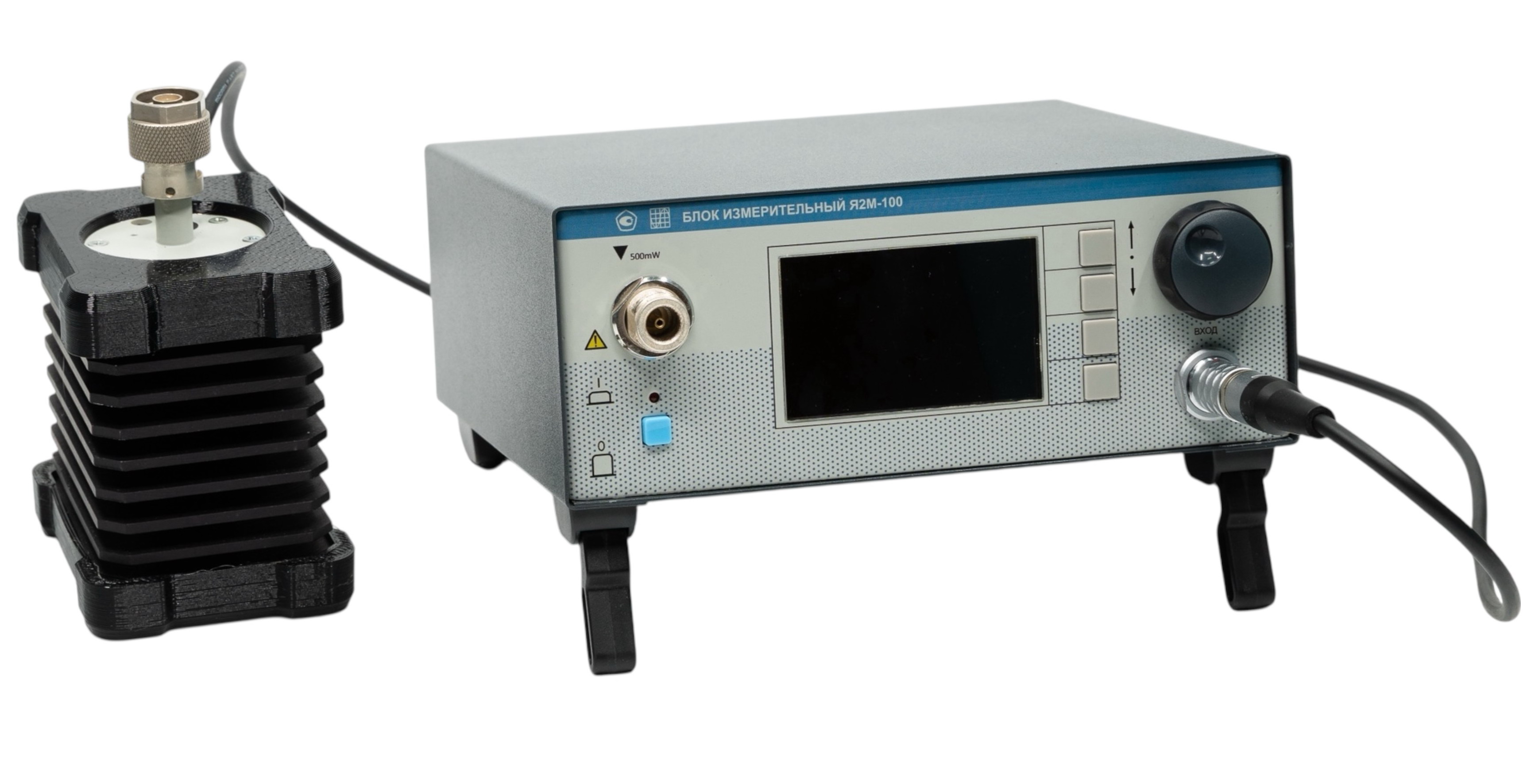

Состав комплекта:
| Наименование | Обозначение | Количество (шт.) |
| Блок измерительный Я2М-100 | ВЛЕТ.008.01 | 1 |
| Измерительный калориметрический преобразователь М5-111 | ВЛЕТ.008.02 | 1 |
| Шнур питания сетевой | ПВС-АП-S22C13-совместимый | 1 |
| Руководство по эксплуатации | ВЛЕТ.410116.001 РЭ | 1 |
| Формуляр | ВЛЕТ.410116.001 ФО | 1 |
| Методика поверки | ВЛЕТ.410116.001 МП | 1 |
