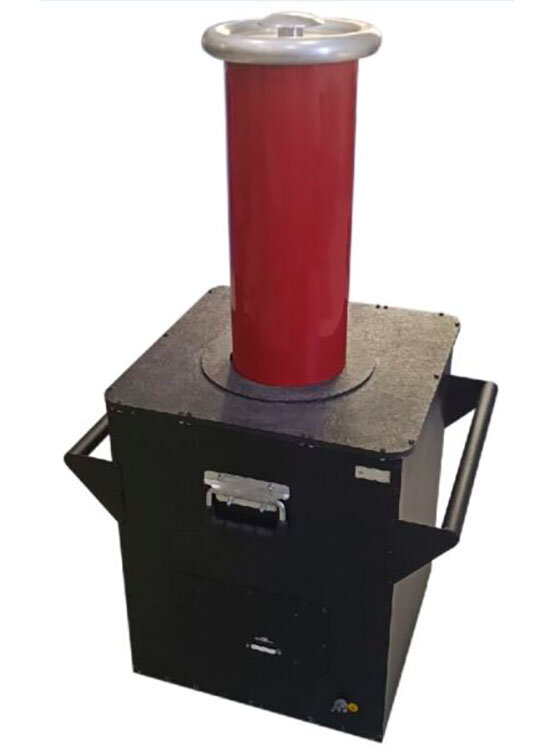

ТВИ-100/200 Испытательный трансформатор
Россия
Предназначен для преобразования входного напряжения 0,10…240,0 В частотой 50 Гц в напряжение до 100 кВ частотой 50 Гц , напряжение постоянного тока до 200 кВ, применяются для проведении высоковольтных испытаний. Габариты (709±10)х(490±10)х(975±10) мм. Вес 158±5 кг.
Трансформаторы высоковольтные испытательные серии ТВИ-100/200 с принудительной системой охлаждения предназначены для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и формирования напряжения постоянного (выпрямленного) тока посредством внешнего или встроенного диодного выпрямителя (в дополнительной комплектации) и применяется для проведении высоковольтных испытаний, диагностировании изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других материалов, для испытаний которых требуется высокое напряжение.
Технические характеристики:
| Характеристика: | Значение |
| Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В | 0,10…240,0 |
| Номинальное напряжение первичной обмотки, В | 210,0 ± 5 % |
| Номинальное значение вторичной обмотки, при напряжении на первичной обмотке 210.0 В, кВ | 100,0 ± 3 % |
| Номинальный ток холостого хода, при напряжении на первичной обмотке 210В, мА | согласно протоколу, стр.7 паспорта |
| Максимальное выходное напряжение переменного тока, кВ | 105,00 |
| Максимальный выходной переменный ток, мА | 220 |
| Электрическая прочность изоляции начала вторичной обмотки относительно клеммы заземления, кВ (не менее) | 5 |
| Терморазмыкатель биметаллический, °C | 50 |
| Время срабатывания при окружающей температуре 25°C и выходном токе 100 мА, мин | 15 |
| Габаритные размеры трансформатора, с системой принудительного охлаждения, мм | (505±10)х(519±10)х(940±10) |
| Масса трансформатора , кг с системой принудительного охлаждения | 100±5 |
| Электропитание системы охлаждения, В | (50 ± 10) Гц, (220 ± 22) |
| Максимальная потребляемая мощность системы охлаждения, Вт | 200 |
| Максимальная потребляемая мощность, ВА | 12700 |
| Режим работы: Выходной ток 100 мА и длительность цикла 1 час |
ПВ = 10% |
| Средний срок службы, лет, не менее | 7 |
|
Рабочие условия применения: температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа |
98 при 25 °С от 84 до 106,7 |
Цена приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации. Для уточнения цены и сроков поставки просьба обратиться к специалистам компании по телефонам (343) 222-03-40, 382-03-40, 382-03-69 или отправить запрос по электронной почте pribor-e@mail.ru.
