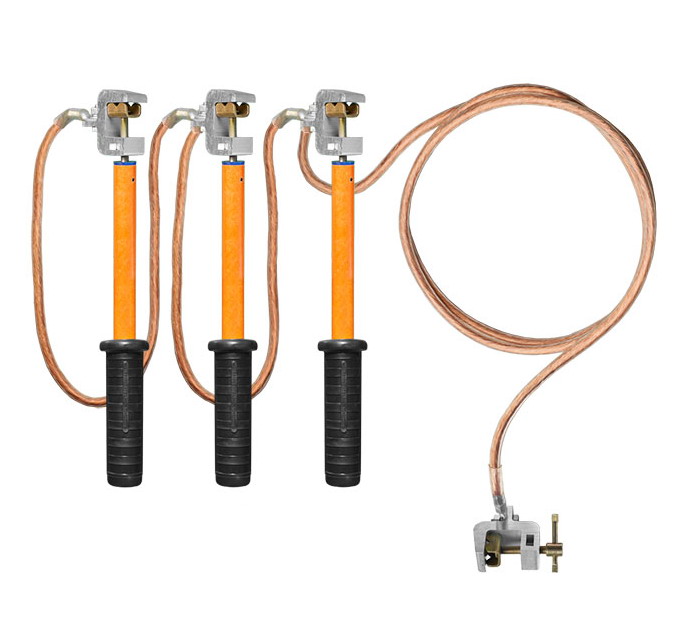

ЗПП-1-3/3-150 Заземление переносное для РУ до 1000 В
Россия
Номинальное напряжение до 1000 В. Сечение провода - 150 кв.мм. Кол-во штанг - 3. Длина межфазного провода - 0,4 м. Длина заземляющего спуска - 2 м. Базовое исполнение. Фазный зажим ФЗ-4. Вес комплекта (расчетный) 6,52 кг
Заземления переносные для распределительных устройств ЗПП-1, ЗПП-15, ЗПП-35, ЗПП-110, ЗПП-220, ЗПП-330, ЗПП-500 предназначены для защиты работающих на отключенных токоведущих частях электроустановок напряжением от 0,4 кВ до 500 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
Поставляются с проводом сечением 16, 25, 35, 50, 70, 95, 120, 150 мм2 в прозрачной пластиковой оболочке (кроме сечений провода 120 и 150 мм кв) с заземляющим спуском , со съемными и несъемными штангами (ЗПП-1 - только несъемные штанги). Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой. Комплектуются фазными винтовыми зажимами (ЗПП-1Н втычными ножами) и заземляющими струбцинами повышенной прочности. Изготавливаются в трехфазном исполнении (кроме ЗПП-330 и ЗПП-500 - однофазное исполнение).
Состав заземления ЗПП:
- Токопроводящая часть — межфазные провода и заземляющий спуск;
- Контактная часть — фазные зажимы и заземляющая струбцина;
- Изолирующая часть с рукояткой — штанги заземления.
Особенности:
|
 |
|
 |
|
 |
|
 |
Штанга заземления выполнена из стеклопластикового профиля. Изолирующая часть и рукоятка разделены ограничительным кольцом из изоляционного материала. Внутренний объем штанги герметизирован для исключения попадания внутрь штанги влаги, пыли, посторонних предметов и ультрафиолетовых лучей.
Принцип работы заземления заключается в создании короткозамкнутой перемычки между фазными шинами РУ и землей.
По заказу:
1. Заземления на напряжение свыше 15 кВ могут комплектоваться карданным узлом для удобства работы в трех плоскостях.
2. Провод заземления поставляется в металлическом ящике.
Технические характеристики:
| Тип заземления | ЗПП-1 | ЗПП-15 | ЗПП-35 | ЗПП-110 | ЗПП-220 | ЗПП-330 | ЗПП-500 |
|---|---|---|---|---|---|---|---|
| Номинальное напряжение, кВ | до 1,0 | до 15 | до 35 | до 110 | до 220 | до 330 | до 500 |
| Количество фаз | 3 | 3 | 3 | 3 | 3 | 1 | 1 |
| Количество зажимов, шт | 3 | 3 | 3 | 3 | 3 | 1 | 1 |
| Количество штанг | 3 | 3 (1) | 3 (1) | 3 (1) | 3 (1) | 1 | 1 |
| Длина межфазных проводов, м | 0,4 | 1,25 | 2,5 | 3,5 | 7,0 | - | - |
| Длина заземляющего спуска, м | 2,0 | 2,5 | 7 | 10 | 10 | 15 | 15 |
| Ток термической стойкости, кА/3 с (Ток электродинамической стойкости, не более, кА) | |||||||
| - с проводом 16 мм2 | 2,3 (14) | ||||||
| - с проводом 25 мм2 | 3,6 (22) | ||||||
| - с проводом 35 мм2 | 5,1 (31) | ||||||
| - с проводом 50 мм2 | 7,2 (44,25) | ||||||
| - с проводом 70 мм2 | 10,1 (61,75) | ||||||
| - с проводом 95 мм2 | 13,7 (84) | ||||||
| - с проводом 120 мм2 | 17,3 (106) | ||||||
| - с проводом 150 мм2 | 21,6 (132,75) | ||||||
| Длина изолирующей части, мм, не менее | 120 | 700 | 1100 | 1400 | 2500 | 4000 | 4000 |
| Длина рукоятки, мм, не менее | 120 | 300 | 400 | 600 | 800 | 1000 | 1000 |
| Условия эксплуатации: температура, оС влажность при температуре 20 оС,% |
- 45...+45 до 80 |
||||||
| Масса, кг, не более: | |||||||
| - с проводом 16 мм2 | 1,7 | - | - | - | - | - | - |
| - с проводом 25 мм2 | 1,95 | 5,3 (3,7) | 7,7 (5,7) | 9,6 (7,2) | 13,8 (9,7) | - | - |
| - с проводом 35 мм2 | 3,5 | 6,0 (4,4) | 9,1 (7,1) | 11,6 (9,2) | 16,5 (12,4) | - | - |
| - с проводом 50 мм2 | 3,8 | 6,5 (4,9) | 10,4 (8,4) | 13,5 (11,1) | 19,1 (15,0) | - | - |
| - с проводом 70 мм2 | 4,3 | 7,5 (5,9) | 12,5 (10,5) | 16,5 (14,1) | 23,4 (19,3) | - | - |
| - с проводом 95 мм2 | 4,8 | 8,4 (6,8) | 14,7 (12,7) | 19,4 (17,0) | 27,6 (23,5) | - | - |
| - с проводом 120 мм2 | 5,4 | 10,6 (9,6) | 20,20(18,7) | 27,1 (25,2) | 38,50(34,9) | - | - |
| - с проводом 150 мм2 | 6,6 | 12,50(11,4) | 24,20(22,8) | 32,80(30,1) | 46,40(42,8) | - | - |
| Срок службы, лет, не менее | 2 | ||||||
| Электрическое сопротивление соединения провод-струбцина, мкОм, не более - 600 | |||||||
Комплект поставки:
- Заземляющий провод с фазными зажимами и заземляющей струбциной - 1шт.
- Комплект штанг переносного заземления на соответсвующее напряжение согласно таблице - 1шт.
- Чехол для комплекта штанг (кроме ЗПП-1) - 1шт.
- Сумка для проводов - 1шт.
- Руководство по эксплуатации - 1шт.
