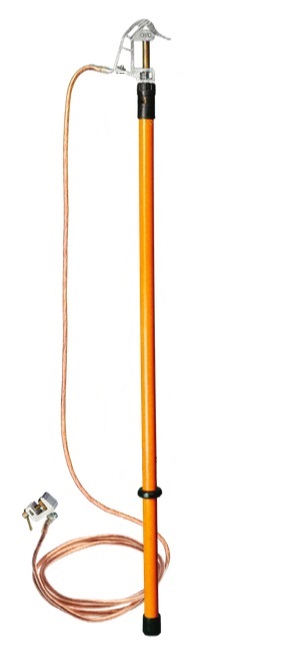

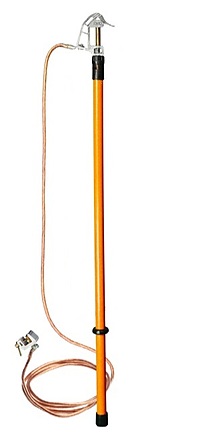

ЗПЛ-10-1/1-50 (S=50 мм) Заземление переносное для ВЛ до 10 кВ (фазный зажим ФЗ-3)
Россия
Номинальное напряжение до 10 кВ. Сечение провода - 50 кв.мм. Кол-во штанг - 1. Однофазное исполнение. Длина заземляющего спуска - 10 м. Базовое исполнение. Вес 6,53 кг
Заземления ЗПЛ предназначены для защиты работающих на отключенных участках воздушных линий напряжением от 0,4 кВ до 500 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
Поставляются с проводом сечением 16, 25, 35, 50, 70, 95, 120, 150 мм2 в прозрачной морозостойкой пластиковой оболочке (кроме сечений провода от 120 мм2) с заземляющим спуском и без заземляющего спуска (только ЗПЛ-1), с несъемными штангами.
Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой.
По требованию заказчика заземления могут комплектоваться:
- заземляющими спусками сечением 35, 50, 70, 95, 120, 150 кв. мм,
- удлиненными штангами (не менее установленной стандартом длинны штанги на данный класс напряжения),
- фазными зажимами следующих типов:
