ЗПЛ-1-5/5-150 (S=150 мм) Заземление переносное для ВЛ до 1 кВ (фазный зажим ФЗ-3)
Россия

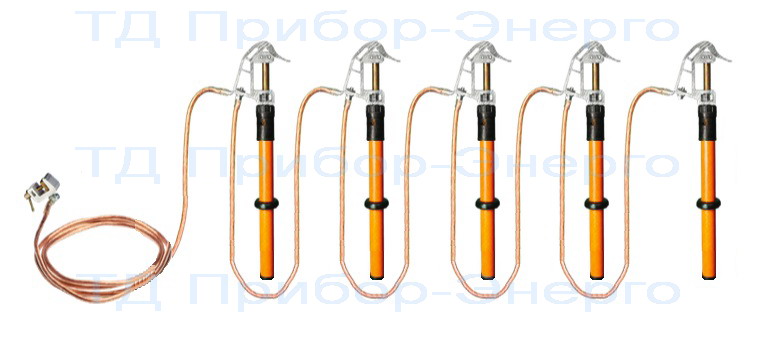

Номинальное напряжение до 1000 В. Сечение провода - 150 кв.мм. Кол-во штанг - 5. Длина межфазного провода - 0,8 м. Длина заземляющего спуска - 9 м. Базовое исполнение. Вес 25,98 кг
Заземления ЗПЛ предназначены для защиты работающих на отключенных участках воздушных линий напряжением от 0,4 кВ до 500 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
Поставляются с проводом сечением 16, 25, 35, 50, 70, 95, 120, 150 мм2 в прозрачной морозостойкой пластиковой оболочке (кроме сечений провода от 120 мм2) с заземляющим спуском и без заземляющего спуска (только ЗПЛ-1), с несъемными штангами.
Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой.
По требованию заказчика заземления могут комплектоваться:
- заземляющими спусками сечением 35, 50, 70, 95, 120, 150 кв. мм,
- удлиненными штангами (не менее установленной стандартом длинны штанги на данный класс напряжения),
- фазными зажимами следующих типов:
фазный зажим "прищепка" Ф3-1
фазный зажим комбинированного типа Ф3-2
фазный зажим винтовой Ф3-3
для заземлений выше 10 кВ фазные зажимы могут быть оборудованы карданами для удобства работы в трех плоскостях Ф3-7
- заземления могут быть выполненными в однофазном или трехфазном исполнении,
- заземления могут быть выполненными с дополнительным количеством фаз,
- штанги могут покрываться порошоковой краской и термоусаживаемой трубкой,
- штанги изолирующие для наложения заземления могут поставляться с протоколом испытаний,
- провод заземления может поставляться в металлическом ящике.
Технические характеристики:
| Тип заземления | ЗПЛ-1 | ЗПЛ-10 | ЗПЛ-35 | ЗПЛ-110 | ЗПЛ-220 | ЗПЛ-500 |
|---|---|---|---|---|---|---|
| Номинальное рабочее напряжение, кВ | до 1,0 | до 10 | до 35 | до 110 | до 220 | до 500 |
| Количество фаз | 3 | 3 (1) | 3 (1) | 3 (1) | 3 (1) | 1 |
| Количество штанг с зажимами, шт | 5 | 3 (1) | 3 (1) | 3 (1) | 3 (1) | 1 |
| Тип фазного зажима (стандартное исполнение) |
Ф3-1 (S≤25мм2) Ф3-2 (16...95мм2) Ф3-3 (S≥35мм2) |
Ф3-1 (S≤35мм2) Ф3-2 (25...95мм2) Ф3-3 (S≥50мм2) |
Ф3-3 | Ф3-3 | Ф3-3 | Ф3-3 |
| Длина межфазных проводов, м | 0,8 | 1,6 (0) | 4,5 (0) | 6,0 (0) | 9,0 (0) | 0 |
| Длина заземляющего спуска, м | 9,0 (без спуска) | 10 | 12 | 12 | 15 | 15 |
| Ток термической стойкости, кА/3 с: | ||||||
| с проводом 16 мм2 | 2,3 | - | - | - | - | - |
| с проводом 25 мм2 | 3,6 | 3,6 | 3,6 | 3,6 | 3,6 | 3,6 |
| с проводом 35 мм2 | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 |
| с проводом 50 мм2 | 7,2 | 7,2 | 7,2 | 7,2 | 7,2 | 7,2 |
| с проводом 70 мм2 | 10,1 | 10,1 | 10,1 | 10,1 | 10,1 | 10,1 |
| с проводом 95 мм2 | 13,7 | 13,7 | 13,7 | 13,7 | 13,7 | 13,7 |
| с проводом 120 мм2 | 17,3 | 17,3 | 17,3 | 17,3 | 17,3 | 17,3 |
| Длина изолирующей части, мм, не менее | 120 | 700 | 1100 | 1400 | 2500 | 4000 |
| Длина рукоятки, мм, не менее | 120 | 300 | 400 | 600 | 800 | 1000 |
| Условия эксплуатации: температура, оС влажность при температуре 20 оС, % |
от -45 до +45 до 80 |
|||||
| Масса, кг, не более: | ||||||
| с проводом 16 мм2 | 5,2 | - | - | - | - | - |
| с проводом 25 мм2 | 6,4 | 6,6 (4,0) | 10,0 (5,0) | 11,4 (5,2) | 16,4 (6,8) | 7,9 |
| с проводом 35 мм2 | 8,8 | 7,9 (4,9) | 12,1 (6,1) | 13,8 (6,3) | 19,5 (8,3) | 9,3 |
| с проводом 50 мм2 | 10,5 | 10,4 (6,6) | 15,0 (7,8) | 17,2 (8,0) | 24,2 (10,4) | 11,4 |
| с проводом 70 мм2 | 13,2 | 13,2 (8,7) | 19,5 (10,4) | 22,3 (10,6) | 31,2 (13,6) | 14,6 |
| с проводом 95 мм2 | 16,3 | 16,5 (11,1) | 24,6 (13,3) | 28,1 (13,5) | 39,2 (17,2) | 18,2 |
| с проводом 120 мм2 | 20,5 | 20,1 (14,4) | 31,5 (17,1) | 36,0 (17,4) | 49,9 (22,0) | - |
| с проводом 150 мм2 | 26,0 | 25,3 (17,6) | 38,4 (21,0) | 43,8 (21,2) | 60,6 (26,8) | - |
| Срок службы, лет, не менее | 2 | |||||
Пример заказа: ЗПЛ-A-B/B-C, D, F
A - номинальное напряжение заземления (1...500 кВ)
В - количество фаз/ штанг (1...5)
С - площадь сечения провода, мм2 (16...150 мм2)
D- с заземляющим спуском (без заземляющего спуска)
F - тип фазного зажима (Ф3-1, Ф3-2, Ф3-3)
Комплект поставки:
| № | Наименование | Количество, шт |
| 1 | Заземляющий провод с фазными зажимами и заземляющей струбциной | 1 |
| 2 | Штанга переносного заземления | зависит от типа заземления |
| 3 | Чехол для штанг (кроме ЗПЛ-1) | 1 |
| 4 | Сумка для проводов | 1 |
| 5 | Руководство по эксплуатации | 1 |
