Сталкер 15-24 (LFP) Комплекс трассопоисковый (GPS/ГЛОНАСС модуль, Li-Ion) (код товара: 138464)
Радио-Сервис
Гарантия 24 месяца

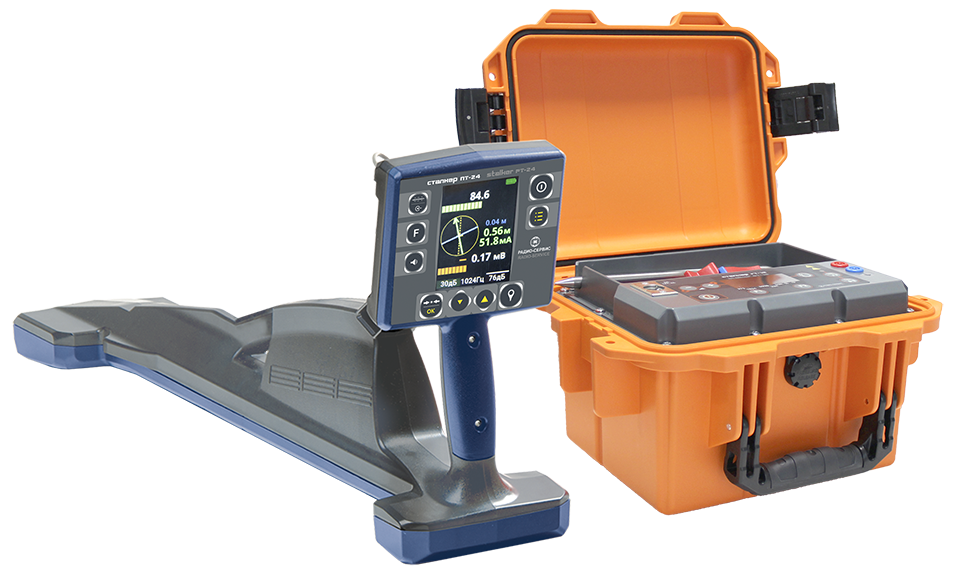

В комплект поставки входит генератор ГТ-15 (LFP) и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем, Li-Ion батарея до 20 часов работы. Одновременное схематичное отображение на дисплее двух коммуникаций. Поиск передающих зондов и камер телеинспекции, имеющих передатчик. Увеличенный, сверхъяркий цветной дисплей 55 x 75 мм. Расширенный диапазон рабочих температур -30…+55 °C
Трассоискатель (трассодефектоискатель, кабелеискатель) "Сталкер" 15-24 (GPS/ГЛОНАСС модуль, Li-Ion) (LFP) - быстрый и точный поиск силовых, телефонных кабелей и других коммуникаций, поиск и идентификация дефектов покрытия и глубины залегания с последующим нанесением на карту.
В комплект поставки трассоискателя «Сталкер» 15-24 (GPS/ГЛОНАСС модуль, Li-Ion) (LFP) входит генератор ГТ-15 (LFP) и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем.
Общие особенности трассопоискового комплекса Сталкер 15-24 (GPS/ГЛОНАСС модуль) (LFP):
- Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
- GPS - выноска подземных трасс с последующим наложением на карту;
- Беспроводная связь с ПК (Bluetooth);
- РАДИО частота (пассивная) для поиска трассы без генератора;
- Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
- Поиск повреждений «фазовым», контактным и бесконтактным методами;
- Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
- Легкий и компактный генератор ГТ-15 (LFP).
Особенности приемника ПТ-24 (GPS/ГЛОНАСС модуль):
- Облегченная конструкция (вес 1,9 кг.);
- Непрерывное отображение на дисплее всех необходимых параметров
- Встроенный GPS/ГЛОНАС модуль
- Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
- Шкалы максимума и минимума;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Шкала зонд - для определения мест повреждений;
- Полярность сигнала - в месте повреждения изоляции;
- Происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.
- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника
- Увеличенный яркий цветной дисплей
- Увеличенное время работы
Запись в память приемника ПТ-24 (GPS/ГЛОНАСС модуль):
- Уровня сигналов с магнитных антенн и по входу «ЗОНД»;
- Направления к коммуникации;
- Показания глубины залегания коммуникации и величины тока в ней;
- Направления поискового тока;
- Относительной полярности разности потенциалов по входу «ЗОНД»;
- Фазы сигнала по входу «ТРАССА»;
- Рабочих частот;
- Местные дата и время в момент снятия показаний по информации GPS;
- Координат места снятия показаний по информации GPS.
Особенности генератора ГТ-15 (LFP):
- Частота 32768 Гц ( 33 кГц ) обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора ГТ-15 (LFP);
- Частота 83077 Гц (83 кГц) обеспечивает полную совместимость с локаторами зарубежных производителей;
- Одновременная подача двух частот;
- Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- Два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- Автоматическое согласование генератора с нагрузкой;
- Увеличенный отсек для хранения аксессуаров;
- Питание от литиевого аккумулятора (технология LFP - литий-железо-фосфатный (LiFePO4) с увеличенным ресурсом до 2000 циклов заряд/разряд);
- Степень защиты корпуса повышена до IP65;
- Компактный, мощность до 15 Вт;
- Вес 3,5 кг.
Технические характеристики:
| Параметр | Значение |
| Приемник ПТ-24 (GPS/ГЛОНАС модуль) | |
| Активные частоты, Гц | 273, 526, 1024,8928, 32768 |
| Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
| Частоты для работы с генераторами других производителе, Гц | 491,512,982, 2000, 2048, 8440, 9828, 10000 |
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
| Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц |
| Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Память | 10 000 точек |
| Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч | 20 |
| Габаритные размеры, мм, не более | 700x300x140 |
| Масса, кг, не более | 1.9 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Генератор ГТ-15 (LFP) | |
| Рабочие частоты, Гц | 273, 1024,8928, 32768, 83077 Гц |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до 15 Вт |
| Сила тока, потребляемая от источника постоянного тока, А | не более 1,8 |
| Габаритные размеры, мм,не более | 210x130x100 |
| Масса, кг, не более | 3,5 |
| Диапазон рабочих температур | от -30 до +55 °С |
Комплект поставки:
| Код | Наименование | Количество | |
| 131989 | Приемник «Сталкер» ПТ-24 с GPS/ГЛОНАСС модулем (Li-Ion) | 1 | |
| 131489 | Блок питания 12 В, 1 А | 1 | |
| 132104 | Батарейный отсек 6*АА -2 | 1 | |
| Bluetooth-USB адаптер | 1 | ||
| Руководство по эксплуатации на ПТ-24 | 1 | ||
| 128102 | Сумка для приемника ПТ-24 | 1 | |
| 128112 | Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 | 1 | |
| Упаковка | 1 | ||
| 138427 | Генератор «Сталкер» ГТ-15 LFP | 1 | |
| 128120 | Штырь заземления 20 см, нержавеющая сталь | 1 | |
| 127966 | Блок питания генератора 12 В, 3 А | 1 | |
| 131293 | Провод соединительный 5 м, красный | 1 | |
| 128077 | Провод соединительный 5 м, синий | 1 | |
| 127992 | Зажим изолированный типа "крокодил", d30, красный | 1 | |
| 127993 | Зажим изолированный типа "крокодил", d30, синий | 1 | |
| Руководство по эксплуатации на генераторы ГТ-15 | 1 | ||
Дополнительная комплектация:
| Код | Наименование |
| 128105 | Телефоны головные |
| 128066 | Мини-датчик МД-01 |
| 127987 | Датчик контроля изоляции ДКИ-02 |
| 127989 | Датчик контроля изоляции ДКИ-П1 |
| 127988 | Датчик контроля изоляции ДКИ-Е с браслетом |
| 127986 | Датчик контроля изоляции "А-Рамка" с креплением |
| 128080 | Ремешок нашейный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 |
| 131121 | Адаптер 5/12 |
| 133599 | Контроллер PrinCe LT700H Tablet |
| 137839 | Кабель с разъемом для датчика «А-Рамка» |
| 128026 | Катушка с проводом 10 м, для генератора "Сталкер", красная |
| 128027 | Катушка с проводом 10 м, для генератора "Сталкер", синяя |
| 128121 | Штырь заземления 50 см, нержавеющая сталь |
| 128118 | Штырь заземления 1 м, винтовой, нержавеющая сталь |
| 128119 | Штырь заземления 1 м, нержавеющая сталь |
| 128023 | Кабель питания 12 В |
| 128055 | Контакт магнитный |
| 127954 | Адаптер зарядный 12 В |
| 128032 | Клещи индукционные КИ-100 |
| 128033 | Клещи индукционные КИ-50 |
| 130448 | Кейс для трассоискателей «Сталкер» |
| 137478 | Аттенюатор ГТ-1/100 |
| 128285 | Аккумулятор 5H-AA2000BT, исп.2 |
| 132161 | Аккумулятор Li-Ion 3S1P 10,8В 4,2А/ч |
| 128086 | Струбцина |
Учебный фильм - применение Сталкер 15-24
