АКИП-3218 опция 013 Генератор сигналов векторный
АКИП™
Технические характеристики:
| Количество каналов | 2 |
| Частотный диапазон ВЧ | 6 кГц...13 ГГц |
| Частотный диапазон НЧ (опция) | 0,1 Гц...10 МГц |
| Опорный генератор (погрешность установки частоты) | ± 5 × 10-10 |
| Выходной уровень (минимум) | -20 дБм, опция - -150 дБм (ВЧ), 1 мВпик-пик (НЧ) |
| Выходной уровень (максимум) | +15 дБм, опция - +20 дБм (ВЧ), 5 Впик-пик (НЧ) |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | опции - AM, ЧМ, ФМ, ИМ, IQ |
| ГКЧ | да (опция) |
| Экран (см, разрешение) | TFT, сенсорный, 29,46 см |
| Особенности | Максимальная полоса пропускания модулятора 2 ГГц (опции – 500 МГц/ 1 ГГц/ 2 ГГц). Генерация I/Q модулированных сигналов - QAM, FSK, ASK, PSK. Поддержка генерации сигналов распространенных протоколов связи, таких как 5G NR, WLAN, LTE, BLUETOOTH, IOT и т. д. Импульсная модуляция Минимальная длительность импульса импульсной модуляции (опционально) 20 нс, длительность фронта |
| Интерфейс | USB, LAN, GPIB |
Серия: АКИП-3218

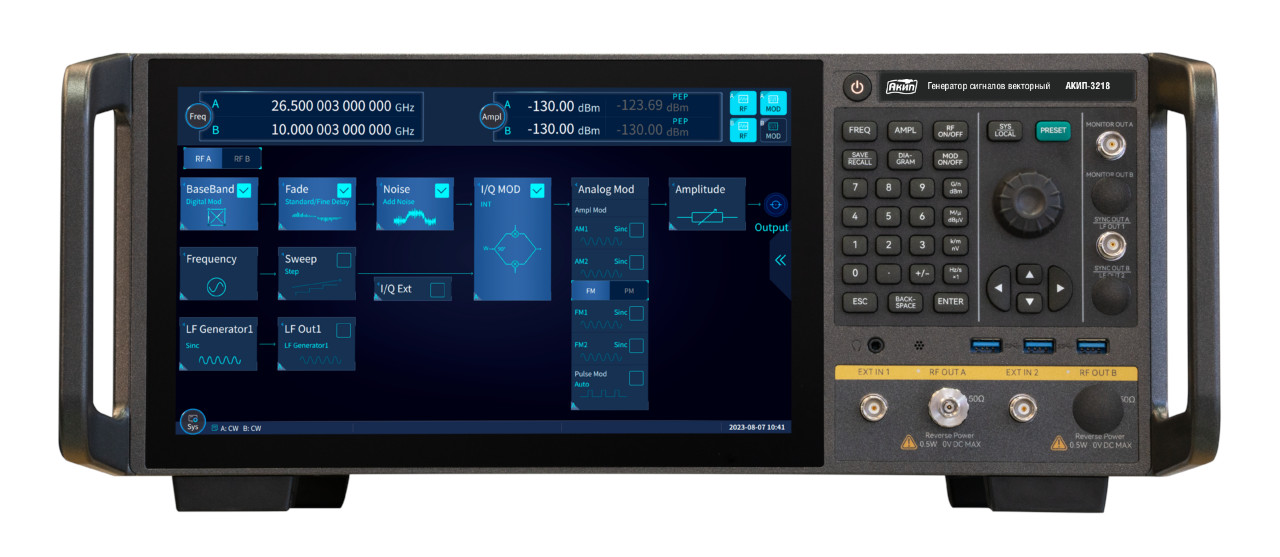

Векторный генератор сигналов АКИП-3218
Векторные генераторы сигналов серии АКИП-3218 созданы для удовлетворения разнообразных требований к тестированию с высочайшей производительностью и функциональностью. Встроенные функции, такие как аналоговая модуляция, цифровая модуляция, моделирование замираний и AWGN делают ежедневное тестирование более удобным. Благодаря интеграции с программным обеспечением для многосценарного моделирования сигналов можно генерировать сигналы сложного типа для универсальных испытаний в различных сценариях беспроводной связи, радиолокации и навигации. Дружественный интерфейс включает сенсорное управление, дистанционное управление через веб-браузер, автоматическое подключение и идентификацию измерителя мощности, запись команд SCPI, а также настройку интерфейса под пользователя, может ускорить проведение испытаний. Векторный генератор сигналов АКИП-3218 - идеальный выбор для проведения испытаний компонентов, модулей, машин и систем.
| Превосходная спектральная чистота, облегчающая проведение передовых испытаний Векторный генератор сигналов АКИП-3218 поддерживает высокую спектральную чистоту выходного сигнала. Спектральная плотность мощности фазовых шумов <-145 дБн/Гц при смещении 10 кГц от несущей 1 ГГц, Уровень негармонических искажений достигает -80 дБн, Уровень гармонических искажений <-55 дБн. Благодаря более чистому сигналу вы больше не будете беспокоиться о мешающих сигналах при тестировании компонентов, систем и OTA на микроволновых и миллиметровых волнах. |
 |
 |
Большой динамический диапазон и высокая точность выходной мощности Векторный генератор сигналов АКИП-3218 имеет высокую максимальную выходную мощность (тип.): +27 дБм @ 5 ГГц, +24 дБм @ 20 ГГц, +25 дБм @ 30 ГГц, +22 дБм @ 60 ГГц. Минимальная настраиваемая выходная мощность может достигать -150 дБм, динамический диапазон выходной мощности может достигать 170 дБ. Точность установки мощности: <0,5 дБ ниже 20 ГГц |
| Полоса модуляции 2 ГГц Векторный генератор сигналов серии АКИП-3218 может обеспечить максимальную полосу модуляции 2 ГГц. В соответствии с различными сценариями применения он поддерживает гибкий выбор полосы пропускания 500 МГц, 1 ГГц и 2 ГГц. При использовании внешнего опорного сигнала полоса радиочастотной модуляции достигает 5 ГГц. |
 |
 |
Отличная точность векторной модуляции
Векторный генератор сигналов серии АКИП-3218 обладает очень высокой точностью векторной модуляции. Например, при использовании модуляции QPSK значение ошибки вектора (EVM) составляет всего 0.4% при несущей частоте 2 ГГц . Также у него хорошие показатели по подавлению соседних каналов (ACPR), например:
Это позволяет использовать устройство для:
Каскадное подключение нескольких устройств для точного фазового контроля Прибор поддерживает соединение нескольких устройств вместе (каскадирование), что позволяет создавать сложные системы с несколькими источниками сигналов и точным контролем фазы. Это удобно для тестирования современных технологий связи, таких как:
|
|
Полный набор аналоговых модуляций Генератор поддерживает все основные виды аналоговой модуляции:
Кроме того, он умеет работать со сложными импульсными сигналами, например:
|
 |
 |
Широкий набор стандартных цифровых модуляций Генератор может создавать более чем 30 видов цифровых модуляций (таких как PSK, FSK, QAM, APSK).Он поддерживает все основные частотные диапазоны и типы модуляции, которые используются в современных цифровых системах связи.
|
|
Воспроизведение произвольных сигналов Поддерживает воспроизведение пользовательских сигналов с переменной частотой дискретизации. Благодаря удобной функции предварительного просмотра базового сигнала, вы можете оперативно проверить корректность данных во временной и частотной областях. |
 |
 |
Создание сигналов с несколькими несущими частотами АКИП-3218 умеет генерировать сигналы, состоящие из нескольких частот одновременно — как простые, так и сложные. Это помогает легко создавать реалистичные и сложные радиосигналы для тестирования устройств. |
|
Различные методы добавления шума Поддержка чистого шума, аддитивного гауссовского шума, интерференции непрерывных сигналов и других функций добавления шума. |
 |
 |
Внутриимпульсная модуляция Поддерживает несколько типов модуляции внутри импульса, включая линейную частотную модуляцию, код Баркера, фазовую кодовую модуляцию и другие. |
|
Имитация ухудшения сигнала в реальном времени Прибор может одновременно моделировать до 20 различных путей распространения сигнала. Поддерживает разные виды искажений, которые возникают при движении или помехах — например, доплеровский эффект, случайные провалы сигнала (Рэлеевское замирание), смешанные помехи и другие. Также есть готовые настройки для типовых условий, таких как городская или сельская местность, и можно точно воссоздать модели каналов, принятые в стандартах мобильной связи (3GPP). |
 |
 |
Имитация сигналов мобильной связи Для разработки и производства базовых станций или терминалов мобильной связи, а также для проведения радиочастотных тестов при сертификации оборудования, генераторы серии АКИП-3218 поддерживают стандартные протоколы связи. Встроено более 600 тестовых моделей (TestModel/FRC), включая возможность одномоментного моделирования сигналов 5G NR. Кроме того, с помощью программного обеспечения для имитации сигналов мобильной связи можно гибко редактировать и воспроизводить различные коммуникационные протоколы. |
|
Имитация сигналов WLAN Для разработки, производства и тестирования беспроводных терминалов генератор поддерживает имитацию сигналов беспроводного соединения по стандартам 802.11a/b/g/n/ac/ax, включая форматы PPDU, MPDU, A-MPDU и другие. |
 |
 |
Интерактивный графический интерфейс с сенсорным управлением 11,6-дюймовый сенсорный экран высокого разрешения наглядно отображает основные параметры и состояние прибора. Благодаря интерфейсу с визуальным представлением сигнального тракта управление становится более интуитивно понятным и удобным. |
|
Гибко настраиваемый пользовательский интерфейс Поддерживает возможность создания пользовательских меню. Вы можете настроить интерфейс под свои привычки тестирования, объединить несколько функций в одном окне и избежать неудобств, связанных с глубокими меню и постоянным поиском нужных параметров. |
Поддержка управления с клиентов разных платформ Возможность подключения и управления через клиенты на различных платформах, а также через веб-браузер. Поддерживает одновременное подключение нескольких клиентов, при этом состояние прибора обновляется синхронно. Также доступно управление через веб-браузер с мобильных устройств. |
