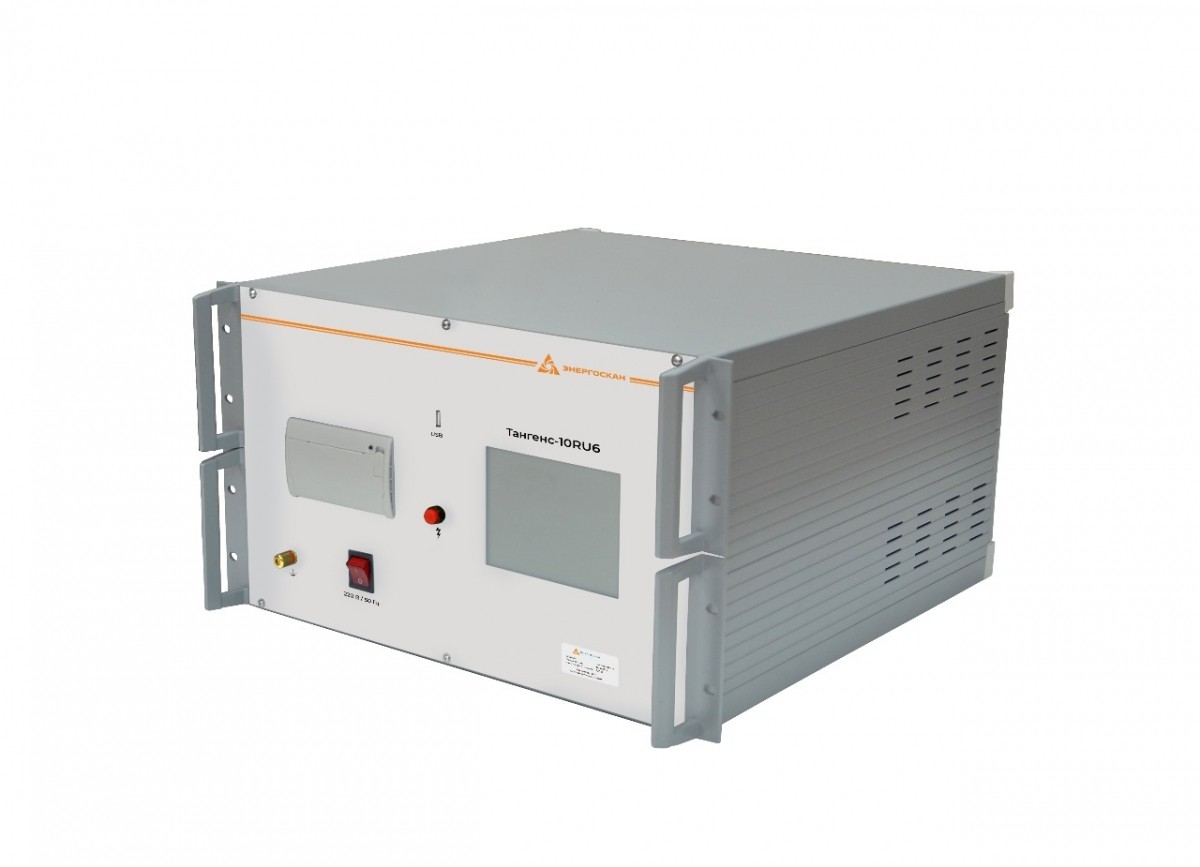

Тангенс - 10RU6 Измеритель тангенса угла диэлектрических потерь, емкости и сопротивления изоляции
Россия
Предназначен для измерения тангенса угла диэлектрических потерь и емкости трансформаторов и других электротехнических объектов на напряжении до 10 кВ. Память 200 измерений. Интерфейс RS232. Питание 220 В / 50 Гц. Габариты 450 × 426 × 262 мм. Вес 28 кг
Уникальность прибора Тангенс-10RU6 заключается в том, что блок управления, высоковольтный и измерительный блоки находятся в одном корпусе, реализованном в виде стандартизированного корпуса высотой 6U для установки в телекоммуникационные шкафы, в частности 19 дюймовые столы-стойки ЭТЛ. Высокое напряжение полностью изолировано от токоведущих частей и корпуса, а соответственно прибор не требует дополнительных изолирующих подставок во время измерений. Высоковольтный кабель, поставляемый в комплекте с прибором, также изолирован и его не требуется вывешивать на изолирующих стойках.
Измеритель Тангенс-10RU6 полностью автоматизирован: управление осуществляется при помощи сенсорного ЖК дисплея или при помощи программного обеспечения установленного на промышленном ПК ЭТЛ, а результаты измерения сохраняются во внутреннюю память с возможностью переноса на USB флеш накопитель. Измерения осуществляются по схемам UST (по прямой схеме назаземленный объект), GST (по прямой схеме заземленный объект) и GSTg (по прямой схеме заземленный объект с экранированием участка), что позволяет сократить количество переключений при измерении силовых трансформаторов по схемам и зонам участков изоляции.
Особенности:
- - моноблочный измеритель с выходным напряжением до 10 кВ
- - функция измерения сопротивления изоляции, индекса поляризации и коэффициента абсорбции
- - измерение на частотах отличных от 50 Гц для ухода от помех
- - автоматический процесс измерения и внутренняя память
- - сенсорный цветной ЖК дисплей
- - встроенный термопринтер для быстрой печати результатов
Технические характеристики:
| Параметр | Значение |
| Испытательное напряжение, переменного напряжения | 2...10 кВ |
| Диапазон измерения емкости | 15 пФ < Cx < 300 нФ |
| Измерение тангенса угла диэлектрических потерь | от 0,5·10-4 до 1,0 |
| Погрешность измерения емкости | ±(0,01·Сх+1) пФ |
| Погрешность измерения тангенса угла диэлектрических потерь | ±(0,01·tgδх + 0,0004) |
| Частоты измерения | 50 Гц, 45 Гц/ 55 Гц, 47,5 Гц / 52,5 Гц, |
| Испытательное напряжение, постоянного напряжения | 250 В – 10 кВ |
| Измеряемые параметры | Измерение сопротивления изоляции (IR) Индекс поляризации (PI) Коэффициент абсорбции (DAR) |
| Диапазон измерения сопротивления | 100 кОм – 1000 ГОм |
| Объем памяти | 200 измерений, внешний flash накопитель |
| Связь с ПК | RS232 |
| Размеры | 450(Д)×426(Ш)×262(В) |
| Вес | 28 кг |
Комплектация:
- Измеритель - 1 шт.
- Заземляющий провод 12 м - 1 шт.
- Кабель питания 1,8 м - 1 шт.
- Бумага для термопечати - 1 рулон
- Предохранитель 5 А - 2 шт.
- Комплект документации - 1 шт.
