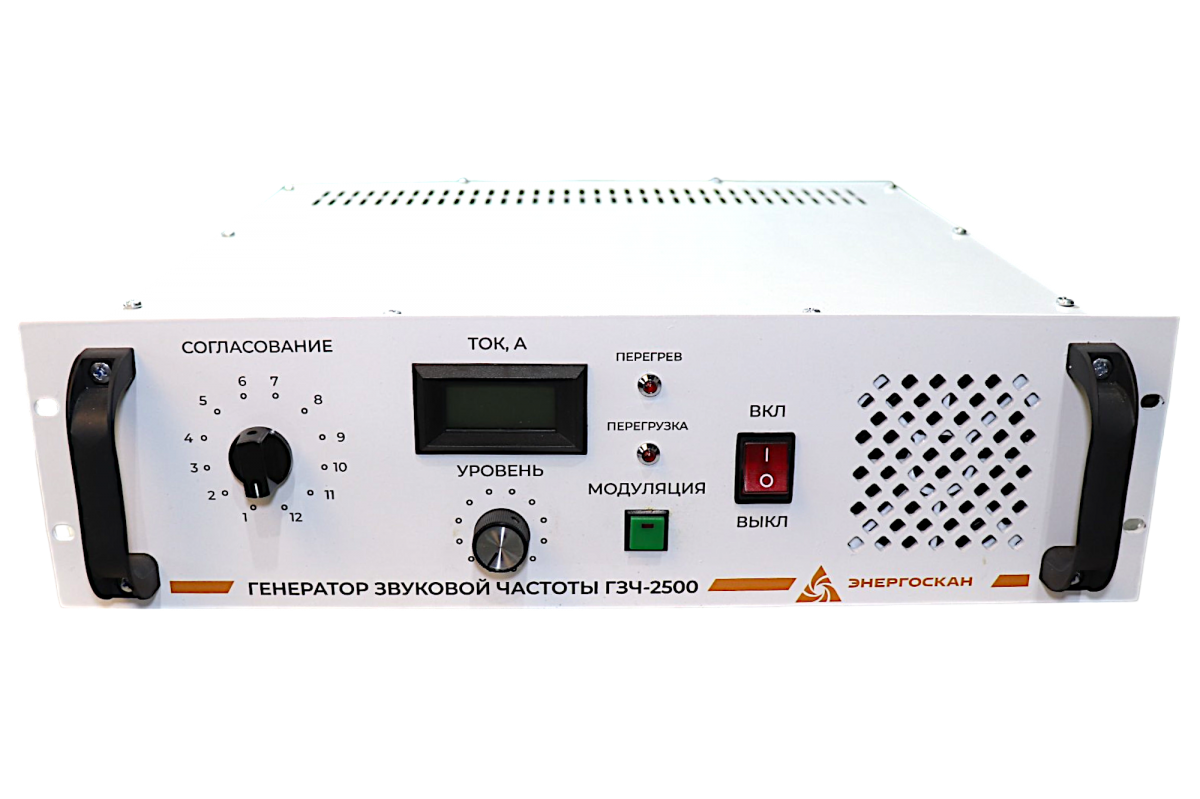

ГЗЧ-2500U3 Генератор звуковой частоты
Россия
Предназначен для: определения трасс пролегания и глубины прокладки кабельных линий, труб и прочих подземных инженерных коммуникаций, точного определения мест повреждения кабельных линий индукционным методом. Питание 220 В / 50 Гц. Габариты, мм 487 х 472,5 х 133,5 мм. Вес 17 кг
Особенности ГЗЧ-2500:
- Высокая мощность генератора – 2500 В•A (напряжение до 300 В, ток до 50 А)
- Режим непрерывной генерации на стабилизированной частоте 1024 Гц и режим частотной модуляции 1024 Гц / 2048 Гц
- Широкий диапазон согласования нагрузки позволяет увеличить потенциал поиска различных по сопротивлению повреждений
- Защита от перегрузки с индикацией выходного тока
- Стандартизированный формат исполнения корпуса для установки в 19” стойку (3U)
- Простота управления и надежность генератора
Главной особенностью данного генератора звуковой частоты является высокая мощность, в сочетании с возможностью выдачи напряжения до 300 В и тока до 50 А. Эффективность применения генератора звуковой частоты в различных режимах во многом определяется силой выходного тока. Пропускание по кабелю больших токов помогает при трассировке кабеля или поиске подземных коммуникаций, даже в случае их глубокой прокладки. Также высокий ток и мощность генератора облегчают процесс поиска мест повреждения кабельных линий, особенно в случае недостаточного дожига места повреждения. Таким образом ток до 50 А дает возможность дожечь место повреждения с высоким переходным сопротивлением.
Модель ГЗЧ-2500U3 предназначена для установки в мобильные электротехнические лаборатории в 19 дюймовую стойку. Высота корпуса составляет 3U (133,5 мм).
Примечание: для эффективного трассопоиска и ОМП индукционным методом рекомендуется укомплектовать ГЗЧ-2500U3 поисковым индукционным приемником, настроенным на частоты ГЗЧ-2500
Технические характеристики:
| Параметр | Значение |
| Выходная мощность в согласованном режиме, ВА | не менее 2500 |
| Максимальное выходное напряжение холостого хода, В | 300 |
| Максимальный выходной ток, А | 50 |
| Частота генерации, Гц | 1024 / 2048 |
| Частота модуляции, Гц | 1,5 - 3 |
| Количество ступеней согласования с нагрузкой, шт. | 12 |
| Диапазон сопротивления нагрузки, Ом | 0,5…150 |
| Согласование с сопротивлением нагрузки | ручное |
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 |
| Экран | индикатор выходного тока |
| Защита | - защита от превышения нагрузки - защита от перегрева - гальваническая разводка сигнальной цепи |
| Частота питающей сети, Гц | 50 ± 2 |
| Потребляемая мощность, Вт | не более 3000 |
| Габаритные размеры, мм | 487 х 472,5 х 133,5 мм |
| Масса, кг | 17 кг |
Комплект поставки:
- генератор ГЗЧ-2500U3
- кабель питания
- два провода подключения 2 метра (2 шт.)
- провод заземления 2 метра
- комплект документации
- гарантийный талон
