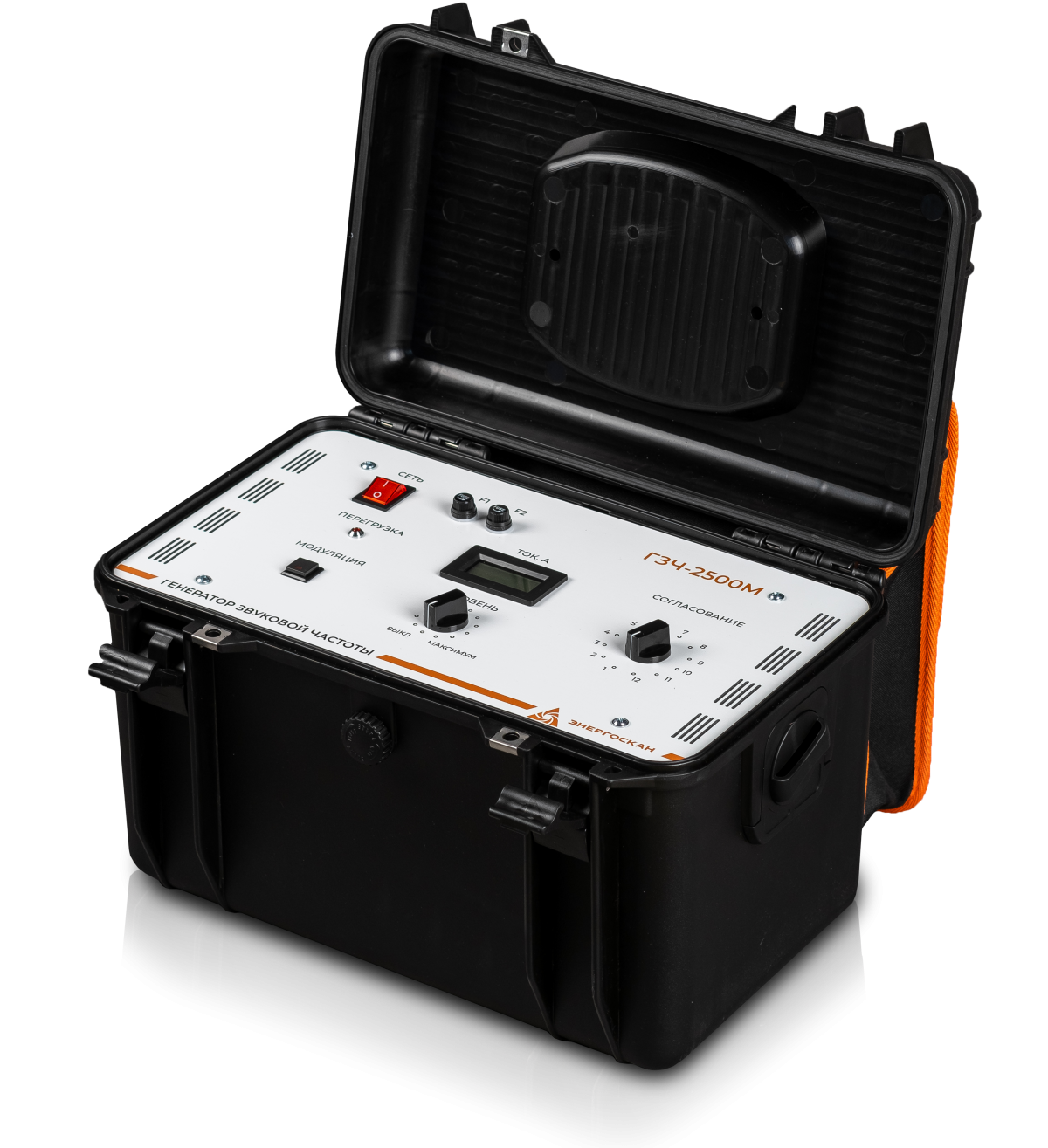

ГЗЧ-2500М Генератор звуковой частоты
Россия
Предназначен для создания в трассах скрытых коммуникаций (кабельных линиях и электропроводящих трубопроводах) электрических колебаний с целью их трассировки и поиска мест повреждения поисковым приемником. Питание 220 В / 50 Гц. Габариты 430 х 340 х 275 мм. Вес 12 кг
Особенности и принцип работы генератора ГЗЧ-2500
Два режима генерации:
- режим непрерывной генерации: генератор выдает сигнал с частотой 1024 Гц;
- режим генерации с низкочастотной модуляцией выходного сигнала: модуляция выходного сигнала осуществляется импульсами прямоугольной формы частотой 1,5 - 3 Гц таким образом, что в течение первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течение второго полупериода - с частотой 2048 Гц.
Преимущество второго способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 Гц и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике.
Реализована защита от перегрузки по току.
Согласование с нагрузкой производится ступенчатой регулировкой выходного напряжения регулятором «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и регулятором плавной регулировки выходного напряжения «УРОВЕНЬ СИГНАЛА».
Технические характеристики:
| Параметр | Значение |
| Выходная мощность в согласованном режиме, Вт | не менее 2500 |
| Максимальное выходное напряжение холостого хода, В | 300 |
| Максимальный выходной ток, А | 50 |
| Частота генерации, Гц | 1024 / 2048 |
| Частота модуляции, Гц | 1,5 - 3 |
| Количество ступеней согласования с нагрузкой, шт. | 12 |
| Диапазон сопротивления нагрузки, Ом | 0,5...150 |
| Согласование с сопротивлением нагрузки | ручное |
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 |
| Экран | индикатор выходного тока |
| Защита | - защита от превышения нагрузки - защита от перегрева - гальваническая разводка сигнальной цепи |
| Класс защиты | IP 54 (с закрытой крышкой) |
| Частота питающей сети, Гц | 50 ± 2 |
| Потребляемая мощность, Вт | не более 3000 |
| Габаритные размеры, мм | 430 х 340 х 275 |
| Масса, кг | не более 12 |
Основная комплектация
- Генератор звуковой частоты ГЗЧ-2500М (1 шт)
- Провод для подключения испытуемого кабеля - длина 2 м (1 шт)
- Руководство по эксплуатации (1 шт)
