Сталкер 80-24 (LFP) Комплекс трассопоисковый
Радио-Сервис
Трассоискатель (трассодефектоискатель, кабелеискатель) "Сталкер 80-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

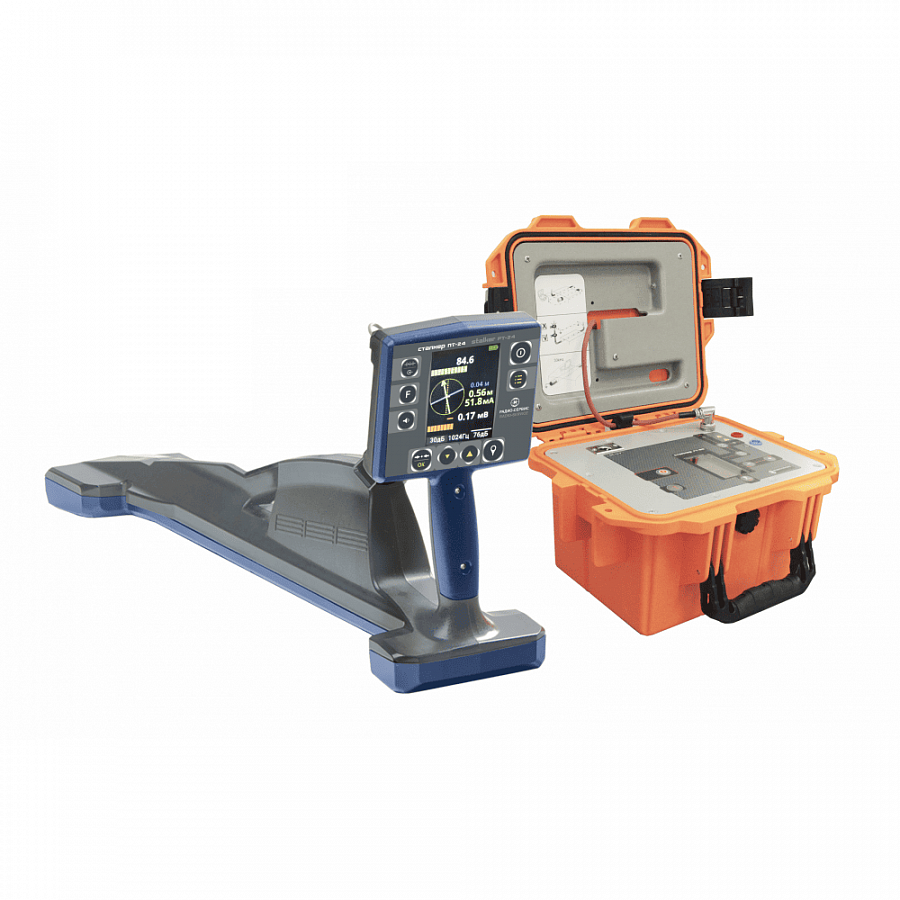

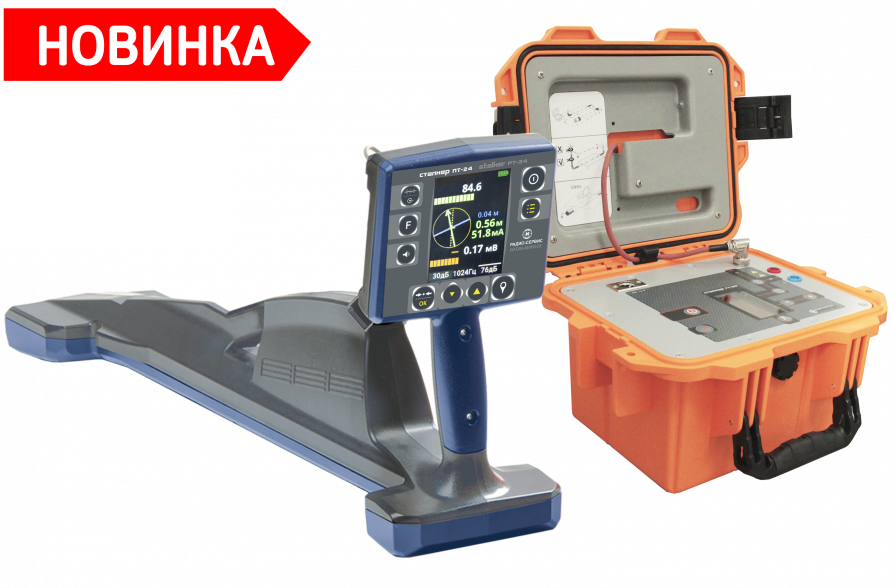

комплект поставки трассоискателя «Сталкер 80-24» входит генератор ГТ-80 (LFP )и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем.
Питание модернизированного генератора "ГТ-80" осуществляется от встроенного литий-железо-фосфатного (LiFePo4) аккумулятора 12,8 В, 15 А/ч, благодаря чему снизился вес генератора до 5,9 кг и увеличилось время работы на максимальной мощности - не менее 4 часов. Литий-железо-фосфатный аккумулятор один из самых долговечных типов батарей, что позволяет существенно сократить расходы на их обслуживание и замену.
Общие особенности трассоискателя "Сталкер 80-24" (LFP)
- Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
- Поиск положения передающих зондов и камер телеинспекции
- Трассировка и координирование местоположения во всемирной системе координат;
- Встроенный GPS/ГЛОНАСС модуль;
- Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- Связь с компьютером по Bluetooth , память на 10000 измерений;
- Дистанционное управление генератором через сеть GSM
- Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
- для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-14, 80-12;
- Меню приемника ПТ-24 на русском, английском и китайском языках.
Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)
- облегчен
- встроенный GPS/ГЛОНАСС модуль
- Увеличенный яркий цветной дисплей
- Увеличенное время работы до 20 часов от Li-Ion аккумуляторов
Непрерывное отображение на дисплее всех необходимых параметров:
- Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора; - вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
- Шкалы «максимума» и «минимума»;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.
В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц)< Запись в память приемника ПТ-24: <уровня сигналов с магнитных антенн и по входу «ДАТЧИК»; направления к коммуникации; показания глубины залегания коммуникации и величины тока в ней; направления поискового тока; относительной полярности разности потенциалов по входу «ДАТЧИК»; фазы сигнала по входу «ТРАССА»; рабочих частот; местные дата и время в момент снятия показаний по информации GPS; координат места снятия показаний по информации GPS.
Технические характеристики приемника ПТ-24
| Активные частоты*, Гц | 273, 526, 1024,8928, 32768 | |
| Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» | |
| Частоты для работы с генераторами других производителе, Гц | 491,512,982, 2000, 2048, 8440, 9828, 10000 | |
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц | |
| Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц | |
| Погрешность показаний глубины залегания трассы, %, не более | 5 | |
| 10 000 точек | ||
| Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч |
20 | |
| Габаритные размеры, мм, не более | 700 x 300 x 140 | |
| Масса, кг, не более | 1,9 | |
| Диапазон рабочих температур, °С | от -30 до +55 | |
- Мощность и ток до 80 Вт, 12 А
- Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли
- Дистанционное управление генератором через сеть GSM
- Отложенный старт
- Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
- Быстрое автоматическое согласование с нагрузкой для простоты использования
- Совместим со всеми приемниками серии «Сталкер»
- Работа с приемниками других производителей
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
- Влагозащищенный, ударопрочный корпус (IP 65).
Технические характеристики гегенаратора ГТ-80
| Фиксированные частоты*, Гц | 273, 526, 1024, 8928, 32768 (33кГц); |
| Пользовательские частоты для работы с приемниками других производителей | от 270 до 10000 Гц (шаг установки 1 Гц) |
| Максимальная выходная мощность и ток | до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А |
| Габаритные размеры, мм, не более | 275 х 250 х 180 |
| Вес со встроенными аккумуляторами, кг, не более | 5,9 |
| Диапазон рабочих температур, °С | от -30 до +55 |
Генератор ГТ-80
- Мощность и ток до 80 Вт, 12 А
- Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли
- Дистанционное управление генератором через сеть GSM
- Отложенный старт
- Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
- Быстрое автоматическое согласование с нагрузкой для простоты использования
- Совместим со всеми приемниками серии «Сталкер»
- Работа с приемниками других производителей
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
- Влагозащищенный, ударопрочный корпус (IP 65).
Технические характеристики гегенаратора ГТ-80
| Фиксированные частоты*, Гц | 273, 526, 1024, 8928, 32768 (33кГц); |
| Пользовательские частоты для работы с приемниками других производителей | от 270 до 10000 Гц (шаг установки 1 Гц) |
| Максимальная выходная мощность и ток | до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А |
| Габаритные размеры, мм, не более | 275 х 250 х 180 |
| Вес со встроенными аккумуляторами, кг, не более | 5,9 |
| Диапазон рабочих температур, °С | от -30 до +55 |
