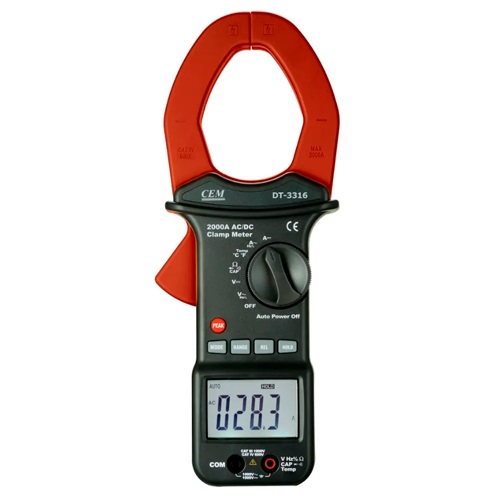

DT-3316 Токовые клещи постоянного и переменного тока
Shenzhen Everbest Machinery Industry Co. Ltd, Китай
Гарантия 24 месяца
Постоянный / Переменный ток 100 мА...2000 А. Постоянное напряжение 0,1 мВ...1000 В. Переменное напряжение 1 мВ...1000 В. Сопротивление 0,1 Ом...40 МОм. Емкость 100 пФ...400 мкФ. Частота 10 Гц...100 кГц. Температура термопарой - 20...+ 1000 °C. Проверка на обрыв, диодный тест. Питание 9 В (Крона). Диаметр обхвата провода 52 мм
Технические характеристики:
| Параметр | Диапазон | Разрешение | Точность |
| Переменный ток | 600 A | 100 мА | ±(2,0 % + 5 разрядов) |
| 2000 A | 1 A | ±(3,0 % + 5 разрядов) | |
| Защита от превышения диапазона: максимальный входной ток 2000 А. Частотная характеристика: 50–60 Гц. | |||
| Пиковое значение переменного тока | 600 A | 100 мА | ±(4,0 % + 5 разрядов) |
| 2000 A | 1 A | ||
| Частотная характеристика: 50–60 Гц | |||
| Постоянный ток | 600 A | 100 мА | ±(2,0 % + 5 разрядов) |
| 2000 A | 1 A | ±(3,0 % + 5 разрядов) | |
| Защита от превышения диапазона: максимальный входной ток 2000 А | |||
| Напряжение переменного тока | 4 В | 1 мВ | ±(1,2 % + 5 разрядов) |
| 40 В | 10 мВ | ||
| 400 В | 100 мВ | ||
| 1000 В | 1 В | ||
| Входной импеданс: 10 MОм. Защита от превышения диапазона: 1000 В переменного тока. Частотная характеристика: 50–400 Гц | |||
| Напряжение постоянного тока | 400 мВ | 0,1 мВ | ±(1 % + 3 разряда) |
| 4 В | 1 мВ | ||
| 40 В | 10 мВ | ||
| 400 В | 100 мВ | ||
| 1000 В | 1 В | ||
| Входной импеданс: 10 MОм. Защита от превышения диапазона: 1000 В постоянного тока. | |||
| Сопротивление | 400 Ом | 0,1 Ом | ±(1 % + 4 разряда) |
| 4 кОм | 1 Ом | ±(1,5 % + 2 разряда) | |
| 40 кОм | 10 Ом | ||
| 400 кОм | 100 Ом | ||
| 4 МОм | 1 кОм | ±(2,5 % + 5 разрядов) | |
| 40 МОм | 10 кОм | ±(3,5 % + 5 разрядов) | |
| Защита от превышения диапазона: 600 В (среднеквадр. значение). | |||
| Емкость | 4 нФ | 0,1 нФ | ±(5,0 % + 30 разрядов) |
| 40 нФ | 1 нФ | ±(5,0 % + 20 разрядов) | |
| 400 нФ | 10 нФ | ±(3,5 % + 10 разрядов) | |
| 4 мкФ | 100 нФ | ±(5,0 % + 10 разрядов) | |
| 40 МКФ | 1 мкФ | ||
| 400 мкФ | 10 мкФ | ||
| Защита от превышения диапазона: 600 В (среднеквадр. значение). | |||
| Частота (напряжение переменного тока) | 10 Гц — 100 кГц | ±(1,0 % + 5 разрядов) | |
| Защита на входе: 1000 В переменного тока. Чувствительность: > 2,7 В переменного тока. |
|||
| Частота (сила переменного тока) | От 40 Гц до 1 кГц | ±(1,0 % + 5 разрядов) | |
| Максимально допустимое значение на входе: 2000 А переменного тока. Чувствительность: > 150 А переменного тока. |
|||
| Рабочий цикл | От 0,1 % до 99,9 % | 0,1 % | ±(1,2 % + 5 разрядов) |
| Защита от превышения диапазона: 600 В (среднеквадр. значение). | |||
| Температура | От –20 до 1000 °С | 1 °C | ±(2,0 % + 5 °С) |
| От –4 до 1832 °F | 1 °F | ±(3,0 % + 9 °F) | |
| Датчик: тип К, тип «банан». Защита от превышения диапазона: 600 В (среднеквадр. значение). |
|||
| Функции | Условия тестирования | Показания |
| Диоды | Прямой постоянный ток равен приблизительно 0,5 мА, обратное напряжение равно приблизительно 2 В. | Падение прямого напряжения диода |
| Проверка цепи на обрыв | Напряжение в разомкнутом состоянии составляет около 0,5 В | Пока сопротивление ниже 60 ± 30 Ом, раздается длинный звуковой сигнал |
| Защита от превышения диапазона: 600 В (среднеквадр. значение). | ||
Общие характеристики DT-3316
| Ширина размыкания зажима клещей | прибл. 2” (52 мм) |
| Дисплей | ЖК-дисплей с подсветкой, 3-3/4-разрядов (максимальное показание 4000) |
| Проверка цепи на обрыв | при сопротивлении ниже (60 ± 30 Ом) звучит зуммер |
| Проверка диодов | испытательный ток обычно составляет 0,5 мА; напряжение разомкнутой цепи обычно составляет < 2 В постоянного тока |
| Индикация низкого заряда батарейки | + |
| Индикация выхода за пределы диапазона | на дисплее отображается «OL» |
| Частота измерений | 2 показания в секунду (номинально) |
| Измерение пиковых значений | захватывает пики > 1 мс |
| Датчик температуры | термопара типа K |
| Входное сопротивление | 10 МОм (напряжение постоянного тока и напряжение переменного тока) |
| Рабочая температура | от 5 до 40 °C (от 41 до 104 °F) |
| Температура хранения | от –20 до 60 °C (от –4 до 140 °F |
| Рабочая влажность | макс. 80 % до 31 °C (87 °F), с линейным снижением до 50 % при 40 °C (104 °F) |
| Влажность при хранении | < 80 % |
| Рабочая высота | максимум 2000 метров (7000 футов) |
| Батарея | одна батарея 9 В |
| Автоматическое выключение прибора | прибл. через 15 минут |
| Безопасность | для использования внутри помещений и в соответствии с требованиями к двойной изоляции IEC 1010-1(2001): EN61010-1 (2001); категория перенапряжения III 1000 В и категория IV 600 В, степень загрязнения 2 |
