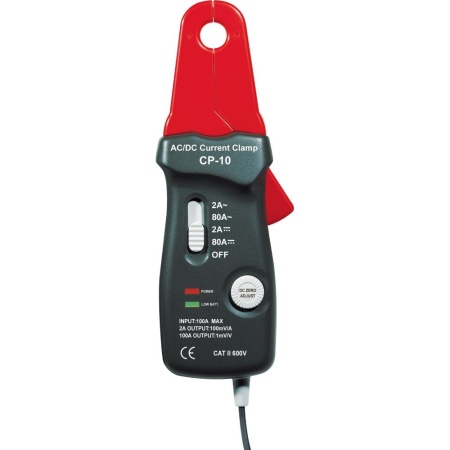

CP-10 Токовые клещи-адаптер постоянного и переменного тока
Shenzhen Everbest Machinery Industry Co. Ltd, Китай
Постоянный / Переменный ток 10 мА...80 А. Предназначены для работы с мультиметром. Питание 9 В (Крона). Размер захватываемого проводника Ø 12,5 мм. Габариты 190 x 70 x 38 мм. Вес 240 грамм
Клещи для измерения переменного/постоянного тока CP-10 представляют собой преобразователь, позволяющий мультиметру измерять слабый электрический и/или электронный ток силой до 80 ампер переменного/постоянного тока с частотной характеристикой до 20 Гц.
Технические характеристики:
| Параметр | Диапазон | Выходной сигнал | Точность |
| Переменный ток | от 10 мА до 20 А | 100 мВ/А = 1 мВ/10 мА | от 10 мА до 20 А (от 40 Гц до 2 кГц): ±(3 % ± 5 мА) |
| от 10 мАдо 20 А (от 2 кГц до 10 кГц): ±(4 % ± 30 мА) | |||
| от 10 мА до 20 А (от 10 кГц до 20 кГц): ±(6 % ± 30 мА) | |||
| от 10 мА до 20 А (от 40 Гц до 20 кГц: ±(8 % ± 30 мА) | |||
| от 100 мА до 80 А | 10 мВ/А | от 100 мА до 80 А (от 40 Гц до 1 кГц): ±(2 % ± 30 мА) | |
| от 100 мА до 80 А (от 1 кГц до 2 кГц): ±(4 % ± 30 мА) | |||
| от 100 мА до 80 А (от 3 кГц до 5 кГц): ±(6 % ± 30 мА) | |||
| от 40 А до 80 А (от 40 Гц до 5 кГц): ±(8 % ± 0,3 А) |
Сопротивление нагрузки: 10 кОм (типичное)
| Параметр | Диапазон | Выходной сигнал | Точность |
| Постоянный ток | от 10 мА до 20 А | 100 мВ/А = 1 мВ/10 мА | ±(3 % ±5мА) |
| от 100 мА до 80 А | 10 мВ/А | от 100 мА до 40 А: ±(3 % ± 0,3 А) | |
| от 40 А до 80 А: ±(4 % ± 0,3 А) |
Электрическая схема: при температуре 23 ± 5 °C и относительной влажности не выше 70 %.
20 А: < 2 А —используйте постоянный ток или среднеквадратичное значение переменного тока для работы мультиметра в диапазоне 200 мВ; > 2 А — используйте постоянный ток или среднеквадратичное значение переменного тока для работы мультиметра в диапазоне 2 В.
80 А: постоянный ток или среднеквадратичное значение переменного тока для работы мультиметра в диапазоне 200 мВ.
Общие характеристики CP-10
| Размер захватываемого проводника | Ø 12,5 мм максимум |
| Выходной сигнал | штекер типа «банан» |
| Тип батарейки | 9 В пост. тока, NEDA 1604, 6F22, 006P |
| Срок службы батарейки | 80 часов |
| Индикатор низкого заряда батарейки | горит красный светодиодный индикатор |
| Рабочая температура | от 0 до 50 °C, относительная влажность 70 % |
| Температура хранения | от –20 до 70 °C, относительная влажность 80 % |
| Размеры (ВxШxГ) | 190 x 70 x 38 мм |
| Вес | 240 грамм |
