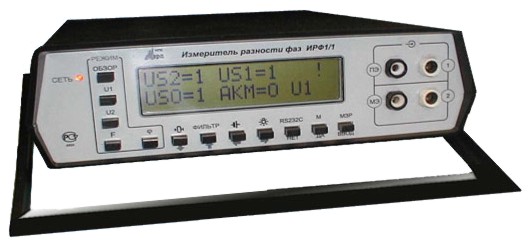

ИРФ-1/1А Измеритель разности фаз
Россия
Частотный диапазон 20 Гц...10 кГц. Предназначен для измерения в режимах автономного и дистанционного управления разности фаз двух синусоидальных напряжений; среднеквадратического значения синусоидальных напряжений; частоты переменного напряжения, действующего на входе «1» прибора. Питание от сети 220 В / 50 Гц или от 3-х аккумуляторов 1,5 В. Габариты 239 х 326 х 81 мм. Вес 1,9 кг
Технические характеристики:
| Параметр | Значение |
| Диапазон рабочих частот при измерении разности фаз | От 20 до 5600 Гц |
| Измерение разности фаз на фиксированных частотах | 25, 50 и 75 Гц в условиях воздействия помех, уровни которых не превышают уровни входных сигналов (на рабочих частотах 25 и 75 Гц частота помехи равна промышленной частоте (50 ±1) Гц, на рабочей частоте 50 Гц частота помехи равна (25 ±0,5) Гц или (75 ±1,5) Гц) |
| Диапазон входных напряжений при измерении разности фаз | 0,1 - 250 В |
| Пределы измерения разности фаз | От 0 до 360 градусов |
| Разрешающая способность при измерении разности фаз устанавливается | 1 или 0,1 градуса |
| Предел допускаемой погрешности измерения разности фаз | ±1 градусу |
| Диапазон измерения среднеквадратических значений напряжения | От 0,2 до 250 В |
| Диапазон рабочих частот при измерении напряжения | От 20 Гц до 10 кГц |
| Предел допускаемой относительной погрешности измерения синусоидального напряжения | На частотах от 20 до 200 Гц равен ±2 %; на частотах свыше 200 Гц равен ±2,5 % |
| Диапазон измерения частоты напряжения, действующего на входе «1» | От 20 Гц до 10 кГц (Диапазон входных напряжений при измерении частоты равен диапазону напряжений при измерении разности фаз) |
| Разрешающая способность измерения частоты | В диапазоне частот от 20 до 999,9 Гц равна 0,1 Гц, в остальном диапазоне - 1 Гц |
| Предел допускаемой абсолютной погрешности измерения частоты | ±0,2 Гц на частотах от 20 до 999,9 Гц и ±2 Гц на частотах от 1 до 10 кГц |
| Время измерения разности фаз прибора | Не превышает 2 с |
| Входное активное сопротивление прибора по обоим входам | Не менее 300 кОм |
| Максимальное рабочее напряжение электрической изоляции между входными цепями приборов, гальванически развязаных между собой | 300 В частоты 50 Гц |
| Сопротивление электрической изоляции между входными цепями приборов, гальванически развязаных между собой | Не менее 500 кОм |
| Перегрузка переменным напряжением | 300 В по каждому входу |
| Подсветка индикатора | Да |
| Питание прибора | Напряжением 220±22 В от сети промышленной частоты (50±2) Гц или (при автономном питании) от трех элементов типа "VARTA", каждый из которых имеет э.д.с. в пределах от 1 до 1,5 В |
| Мощность, потребляемая прибором от промышленной сети питания при номинальном напряжении | Не более 5 ВА |
| Ток, потребляемый от батареи при пониженном напряжении 3,1 В | При выключенной подсветке индикатора, не более 220 мА; при включенной подсветке - 300 мА |
| Непрерывная работа в рабочих условиях применения | Не менее 8 ч; не менее 4 часов при автономном питании от трех свежезаряженных аккумуляторов типа “VARTA 5506” емкостью 1100 мА/час при выключенной подсветке индикатора в режиме измерения фазы |
| Средняя наработка на отказ прибора | Не менее 20000 ч |
| Диапазон рабочих температур | -10…+40 °C |
| Относительная влажность воздуха | До 90 % при температуре 30 °C |
Комплект поставки:
| № | Наименование | Количество, шт. |
| 1 | Измеритель разности фаз ИРФ-1/1А | 1 |
| 2 | Кабель К3 | 2 |
| 3 | Кабель К4 | 1 |
| 4 | Кабель сетевой | 1 |
| 5 | Кабель RS232 | 1 |
| 6 | Щуп игольчатый | 2 |
| 7 | Щуп игольчатый | 2 |
| 8 | Вставка плавкая ВП1-1В 0,25А 250 В | 1 |
| 9 | Футляр | 1 |
| 10 | Руководство по эксплуатации | 1 |
| 11 | Формуляр | 1 |
