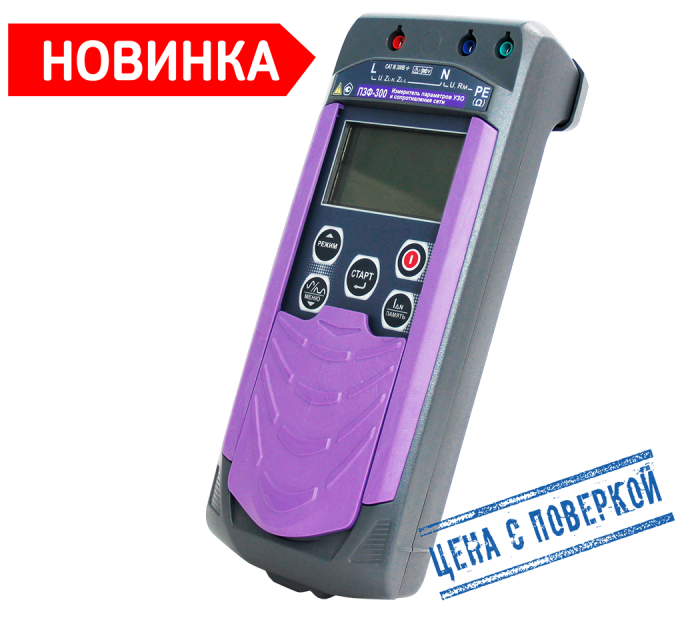

ПЗФ-300 Измеритель параметров УЗО и сопротивления сети
Радио-Сервис
Поверка включена в стоимость
Гарантия 24 месяца
Госреестр 87958-23 (27.01.2028 г.)
Измерение полного сопротивления петли «фаза-нуль» и «фаза-фаза». Вычисление тока короткого замыкания петли. Измерение параметров УЗО типов АС, А и В. Измерение напряжения прикосновения. Измерение напряжения переменного тока. Измерение сопротивления постоянному току (металлосвязь). Память на 10000 измерений. Магнитный держатель. Интерфейс Bluetooth. Питание Ni-MH аккумулятор 6 В или 5 х 1,5 В элементов АА. Габариты 88 х 105 х 245 мм. Вес 800 грамм
Технические характеристики:
| 1 Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза» | ||||||
| Диапазоны измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом | 0,01...9,99 | |||||
| 10,0...99,9 | ||||||
| 100...300 | ||||||
| Пределы допускаемой основной абсолютной погрешности измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом | ± (0,05∙Z+5 е.м.р.) | |||||
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-нуль», кА | 0,001...24 | |||||
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА | 0,001...41 | |||||
| Рабочий диапазон напряжения переменного тока, В | 180...450 | |||||
| Частота напряжения переменного тока, Гц | 45...65 | |||||
| Максимальный ток при измерении петли «фаза-нуль» - 8 А, «фаза-фаза» - 14 А. Длительность протекания тока не более 30 мс. | ||||||
| 2 Измерение напряжения переменного тока | ||||||
| Диапазон измерений напряжения переменного тока (действующее значение) по входу L-N, В | 10...450 | |||||
| Диапазон измерений напряжения переменного тока (действующее значение) по входу L-PE и N-PE, В | 10...300 | |||||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В | ± (0,025∙U+3 е.м.р.) | |||||
| Частота напряжения переменного тока, Гц | 45...65 | |||||
| 3 Измерение отключающего дифференциального тока УЗО (Iа) | ||||||
| Номинальный отключающий дифференци-альный ток УЗО (I∆N), мА | Диапазон формирования отключающего дифференциального тока УЗО (Ia) при параметрах тока, мА | |||||
| синусоидаль-ный ток | пульсирующий постоянный ток с углом задержки фазы тока | |||||
| 0 º | 90 º | 135 º | ||||
| 10 | 2...11 | 2...20 | 1...20 | |||
| 30 | 6...33 | 6...42 | 3...42 | |||
| 100 | 20...110 | 20...140 | 10...140 | |||
| 300 | 60...330 | 60...420 | 30...420 | |||
| 500 | 100...550 | 100...700 | – | |||
| Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (Iа), мА: - для синусоидального тока для пульсирующего постоянного тока |
± (0,025∙I+0,2) ± (0,05∙I+0,5) |
|||||
| Дискретность формирования отключающего дифференциального тока УЗО (Iа), мА | 0,05∙IΔN | |||||
| Рабочий диапазон напряжения переменного тока, В | 180...260 | |||||
| 4 Измерение времени отключения УЗО | ||||||
| Диапазоны измерений времени отключения УЗО, при кратности к номинальному отключающему дифференциальному току УЗО (I∆N), мс: 0,5∙I∆N и 1∙I∆N 2∙I∆N 5∙I∆N |
1...1000 1...500 1...40 (150) 1) |
|||||
| Пределы допускаемой основной абсолютной погрешности измерений времени отключения УЗО, мс: - для синусоидального тока - для пульсирующего постоянного тока (без задержки фазы) |
± (0,015∙T+3) ± (0,015∙T+10) |
|||||
| Рабочий диапазон напряжения переменного тока, В | 180...260 | |||||
| Примечание: 1) – для селективного типа УЗО; | ||||||
| 5 Измерение напряжения прикосновения | ||||||
| Диапазон измерений напряжения прикосновения (действующее значение), В | 0...100 | |||||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения прикосновения, В | ± (0,05∙U+3 е.м.р.) | |||||
| Измерительный ток | 0,4∙IΔN | |||||
| 6 Измерение сопротивления постоянному току (металлосвязь) | ||||||
| Диапазон измерений электрического сопротивления постоянному току, Ом | 0,01...9,99 | |||||
| 10,0...20,0 | ||||||
| Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом | ± (0,03∙R+3 е.м.р.) | |||||
| Ток в измерительной цепи для сопротивлений до 5 Ом, мА | 200 | |||||
| Примечания: е.м.р – единица младшего разряда Z – измеренное значение полного сопротивления петли «фаза-нуль или «фаза-фаза» I,T, U, R - значения измеряемых, соответственно, дифференциального тока, времени, напряжения и сопротивления |
||||||
Комплект поставки:
| Наименование | Количество, шт. |
| ПЗФ-300 | 1 |
| Кабель РЛПА.685551.002 – измерительный, красный, длиной 1,5 м | 1 |
| Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м | 1 |
| Адаптер розеточный РАПМ.301111.004 | 1 |
| Зажим типа «крокодил» | 2 |
| Блок питания | 1 |
| Bluetooth-USB адаптер | 1* |
| Батарейный отсек РАПМ.436244.007 | 1 |
| Руководство по эксплуатации | 1 |
| Сумка для переноски прибора | 1 |
| Упаковка транспортная | 1 |
| Примечание: *- поставляется по отдельному заказу | |
