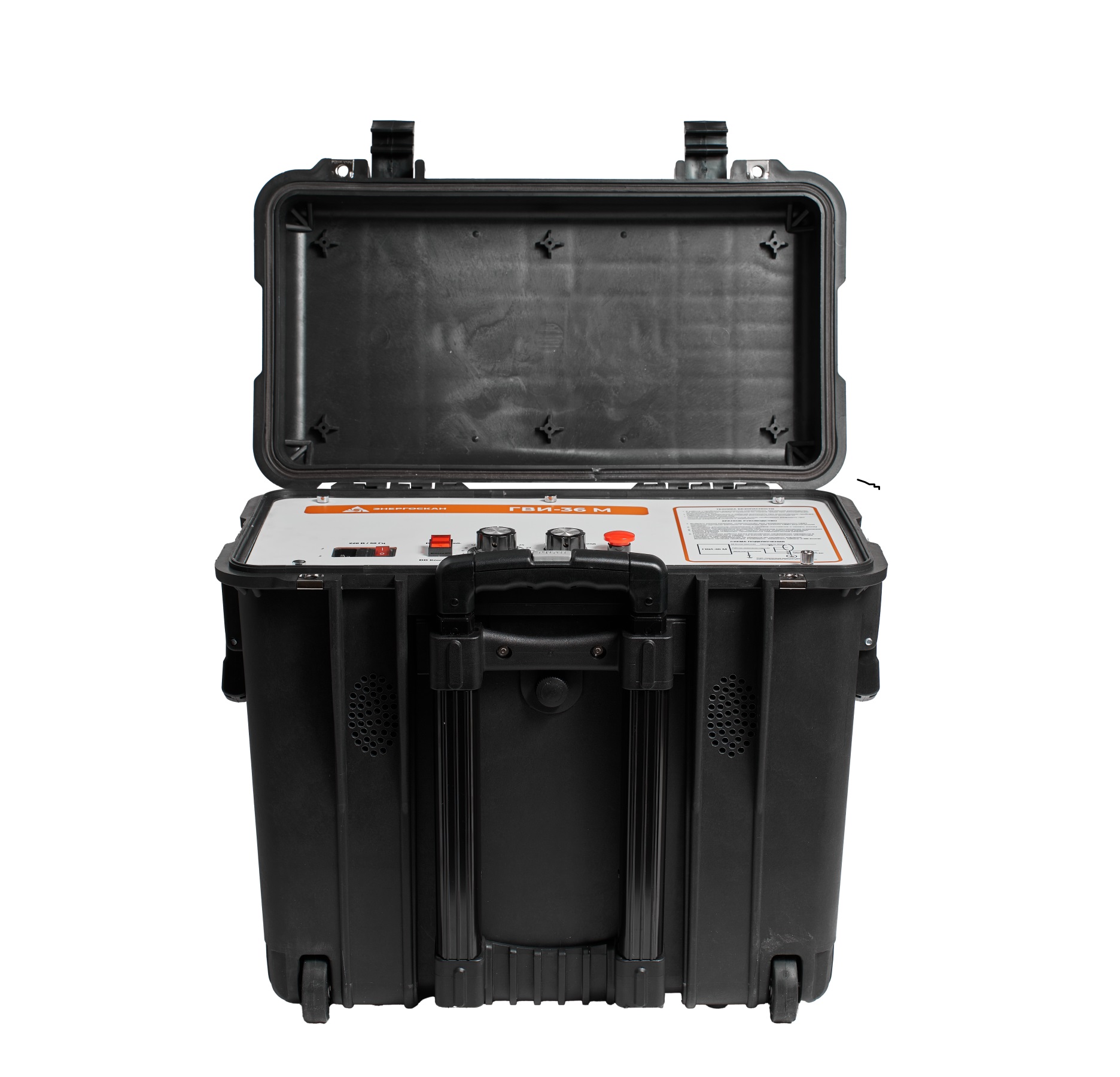

ГВИ-36М Портативный генератор высоковольтных импульсов

Цена с НДС: по запросу
Купить
Товар добавлен в корзину
Гарантия 12месяцев

Предназначен для точного определения места повреждения (ОМП) кабеля акустическим методом и определения пробивного напряжения повреждения. Габариты 400 х 460 х 300 мм. Вес 20 кг

Особенности

- портативное исполнение в ударопрочном кейсе
- выходное напряжение до 36 кВ
- мощность импульса до 2000 Дж
- возможность реализации беспрожиговых методов
- автоматических разряд накопленной энергии
- высоковольтный изолированный кабель для подключения

Описание

Высокое выходное напряжение (0 – 36 кВ) и большая мощность импульса (1000 / 2000 Дж) позволяют находить места повреждений с различными типами повреждений кабелей низкого, среднего и высокого напряжения с различным типом изоляции.

Генератор выполнен в защищенном пластиковом кейсе с колесиками и ручкой для транспортировки. Малые габариты и вес генератора позволяют с удобством осуществлять транспортировку устройства, в том числе и в труднодоступные места: шахты, тоннели метро, здания и места куда могут проехать только снегоболотоходы.

Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.

Режимы работы генератора

- выход постоянного (выпрямленного) напряжения,
- одиночный импульсный разряд,
- периодический импульсный разряд (периодичность 5 секунд).

Описание методов

Акустический метод точного ОМП кабеля реализуется путем совместного использовании генератора высоковольтных импульсов и акустического приемника. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы).

Генератор выдает импульсное напряжение с крутым фронтом, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.

Технические характеристики:

Выходное импульсное напряжение, кВ 0-32
Выходное постоянное напряжение, кВ 0-36
Время непрерывной работы в импульсном режиме при максимальном напряжении, мин 30
Максимальная энергия импульса, Дж 1000 / 2000
Емкость конденсатора, мкФ 2 / 4
Диапазон рабочих температур -10... +40 0С
Относительная влажность 5-90 %
Напряжения питания частотой 50 Гц, В 220
Потребляемая мощность не более, кВт
Габаритные размеры, мм 400х460х300
Масса, кг 20



Комплект поставки:

- Генератор ГВИ-36М в кейсе
- Высоковольтный кабель в сумке
- Кабель заземления
- Кабель питания
- Документация (паспорт, руководство по эксплуатации)
