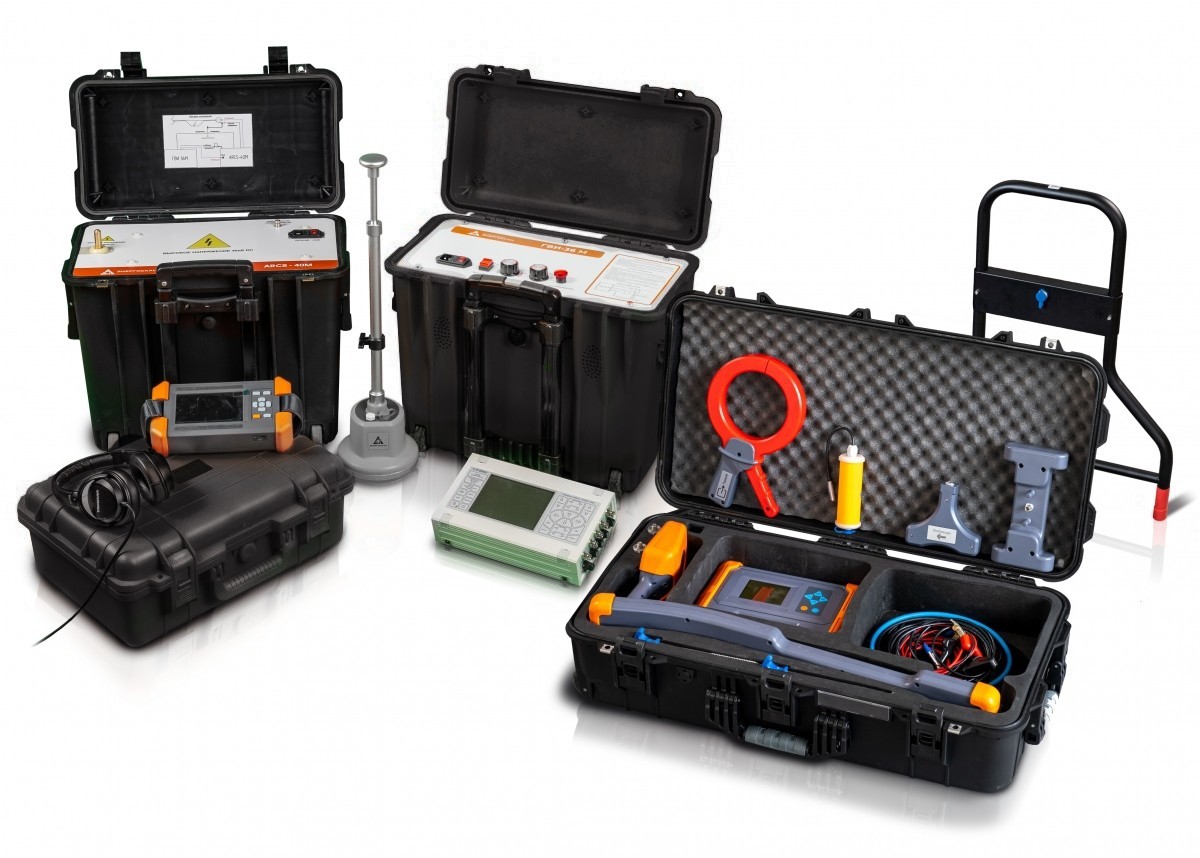

CableScan mini+ + CST15 Комплект для определения мест повреждений и трассировки кабеля
Россия
Предназначен для определения мест повреждений (ОМП) силовых кабелей всех типов изоляции современными беспрожиговыми методами. А также для определения мест повреждений самой изоляции и изоляционных оболочек кабелей и трубопроводов, определения трасс пролегания кабелей, труб и прочих подземных инженерных коммуникаций
Комплект приборов CableScan Mini + компактен и весит мене 50 кг . Для его транспортировки не требуется специальный транспорт, он помещается даже в багажник легкового автомобиля.
Преимущества
1. Портативность – комплект может транспортировать один специалист,
2. Компактность - весь комплект можно перевезти в легковом автомобиле, снегоболотоходе, или снегоходе,
3. Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: тоннели, удаленные месторождения, РУ в больших зданиях и т.д.,
4. Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий,
5. Универсальность - каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно.
Возможности
- Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
- Испытание изоляции кабеля напряжением до 36 кВ.
- Испытание оболочки кабеля напряжением до 10 кВ.
- Предварительная локализация места повреждений следующими методами:
- импульсной рефлектометрии (TDR);
- импульсно-дуговым (ARC);
- колебательного разряда по току (ICM)
- колебательного разряда по напряжению (DECAY) (опционально).
В комплект входит трассопоисковое оборудование со следующими функциональными возможностями:
- обнаружение подземных коммуникаций: кабельных линий, в том числе находящихся под напряжением, металлических и неметаллических труб, металлической арматуры.
- выбор кабеля из пучка.
- обнаружение неисправности (кабельных линий и защитного покрытия трубопроводов).
Технические характеристики:
| Параметр | Значение |
| Генератор высоковольтных импульсов ГВИ-36 М | |
| Выходное импульсное напряжение | 0-32 кВ |
| Выходное постоянное напряжение | 0-36 кВ |
| Время непрерывной работы в импульсном режиме при максимальном напряжении | 30 мин |
| Максимальная энергия импульса | 1000 / 2000 Дж |
| Масса | 25 кг |
| Напряжение питания частотой 50 Гц | 220 ± 22 В |
| Присоединительное устройство ИДД-40 M | |
| Максимальная амплитуда входных импульсов | ≤ 40 кВ |
| Напряжение питания частотой 50 Гц | 220 ± 22 В |
| Масса | 18 кг |
| Присоединительное устройство ДТ-50М | |
| Импульсный входной ток | ≤ 5 кА |
| Выходное напряжение к измерительному прибору | 50 В |
| Присоединительное устройство ДН-80М | |
| Входное (выпрямленное) напряжение от источника, кВ | 70 кВ |
| Выходное напряжение к измерительному прибору, В | 50 В |
| Рефлектометр | |
| Диапазон измеряемых расстояний | 200 / 51200 м |
| Коэффициент укорочения установка или измерение в пределах | 1,00-7,00 |
| Зондирующие сигналы режима импульсной рефлектометрии: -амплитуда -длительность |
6,5 В (повышенная не менее 22 В) 20 нс...25 мкс |
| Диапазон усиления, Дб | -12...+60 |
| Память, количество рефлектограмм | 500 |
| Поисковый комплект CSL-10 | |
| Полный диапазон акустического канала, Гц | 80...1500 |
| Усиление, дБ | 80 |
| Погрешность ОМП, м | 0,1 |
| Время работы от АКБ, ч | 9 |
| Температура эксплуатации, °С | -10...+40 |
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТРАССОПОИСКОВОГО КОМПЛЕКТА
| Параметр | Значение |
| Трассопоисковый приемник CST-L | |
| Активный диапазон частот | 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц |
| Пассивные частоты | силовые – 50/60 Гц, катодная защита –100 / 120 Гц, радио – 4-24 кГц, комбинированные (силовые и радио) |
| Усиление измеряемого сигнала | до 99 Дб |
| Экран | цветной ЖК, разрешение 320x240 точек, размер диагонали 95 мм |
| Условия использования | от -25оС до +60оС |
| Батарейное питание | Li-ion 7, 4 В, 3 Aч |
| Зарядное напряжение | DC 8,4 В, 2 А |
| Напряжение питания | AC 100-240 DС, 50 / 60 Гц |
| Вес | 2,0 кг |
| IP | 65 |
| Габаритные размеры | 680 х 120 х 277 мм |
| Двухчастотный модуль позиционирования (опция) | L1+L5, ошибка горизонтального позиоционирования - 3-5 м, погрешность измерения расстояния - 30 см |
| Генератор CST-G | |
| Выходная частота | 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц |
| Мощность | 15 Вт, 10 ступеней регулировки |
| Экран | LCD 320x240, отображение выбранной частоты и уровня выходного сигнала на экране |
| Диапазон рабочих температур | от -25оС до +60оС |
| Согласование сопротивления | автоматическое |
| Защита перегрузки по току и напряжению | автоматическая |
| Батарейное питание | Li-ion 7, 4 В, 6 Aч |
| Зарядное напряжение | DC 8,4 В, 2 А |
| Напряжение питания | AC 100-240 DС, 50 / 60 Гц |
| Вес | 2,3 кг |
| IP | 65 |
| Габаритные размеры | 280 х 220 х 90 мм |
Основная комплектация
- ГВИ-36М - портативный генератор высоковольтных импульсов
- ИДД-40М - присоединительное устройство для импульсно-дугового метода
- Рейс 305 - рефлектометр
- CSL-10 - поисковый комплект в кейсе
- СST-15 - трассопоисковый комплект в кейсе
- Комплект кабелей
- Комплект документации
Дополнительная комплектация
- ДН-80М-присоединительное устройство по напряжению
- ДТ-50М-присоединительное устройство по току
