CableScan mini Портативный комплект для определения места повреждения кабеля
Россия
Предназначен для определения места повреждения (ОМП) силовых кабелей всех типов изоляции современными беспрожиговыми методами (TDR, ARC, ICM, Decay), так и точного ОМП акустическим (акустико-электромагнитным) методом
Система позволяет производить ОМП силовых кабелей с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).
Комплект приборов CableScan Mini компактен и весит не более 50 кг. Для его транспортировки не требуется специальный транспорт, он помещается даже в багажник легкового автомобиля.
Возможности
- Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
- Испытание изоляции кабеля напряжением до 36 кВ.
- Испытание оболочки кабеля напряжением до 10 кВ.
- Предварительная локализация места повреждений следующими методами:
- импульсной рефлектометрии (TDR);
- импульсно-дуговым (ARC);
- колебательного разряда по току (ICM)
- колебательного разряда по напряжению (DECAY) (опционально).
Технические характеристики:
| Параметр | Значение |
| Генератор высоковольтных импульсов ГВИ-36 М | |
| Выходное импульсное напряжение | 0-32 кВ |
| Выходное постоянное напряжение | 0-36 кВ |
| Время непрерывной работы в импульсном режиме при максимальном напряжении | 30 мин |
| Максимальная энергия импульса | 1000/2000 Дж |
| Масса | 25 кг |
| Напряжение питания частотой 50 Гц | 220±22 В |
| Присоединительное устройство ИДД-40 M | |
| Максимальная амплитуда входных импульсов | ≤40 кВ |
| Напряжение питания частотой 50 Гц | 220±22 В |
| Масса | 18 кг |
| Присоединительное устройство ДТ-50М | |
| Импульсный входной ток | ≤ 5 кА |
| Выходное напряжение к измерительному прибору | 50 В |
| Присоединительное устройство ДН-80М | |
| Входное (выпрямленное) напряжение от источника, кВ | 70 кВ |
| Выходное напряжение к измерительному прибору, В | 50 В |
| Рефлектометр | |
| Диапазон измеряемых расстояний | 200/51200 м |
| Коэффициент укорочения установка или измерение в пределах | 1,00-7,00 |
| Зондирующие сигналы режима импульсной рефлектометрии: -амплитуда -длительность |
6,5 В (повышенная не менее 22 В) от 20нс до 25 мкс |
| Диапазон усиления, Дб | От -12 до 60 |
| Память, количество рефлектограмм | 500 |
| Поисковый комплект CSL-10 | |
| Полный диапазон акустического канала, Гц | 80-1500 |
| Усиление, дБ | 80 |
| Погрешность ОМП, м | 0,1 |
| Время работы от АКБ, ч | 9 |
| Температура эксплуатации, °С | от -10 до +40 |

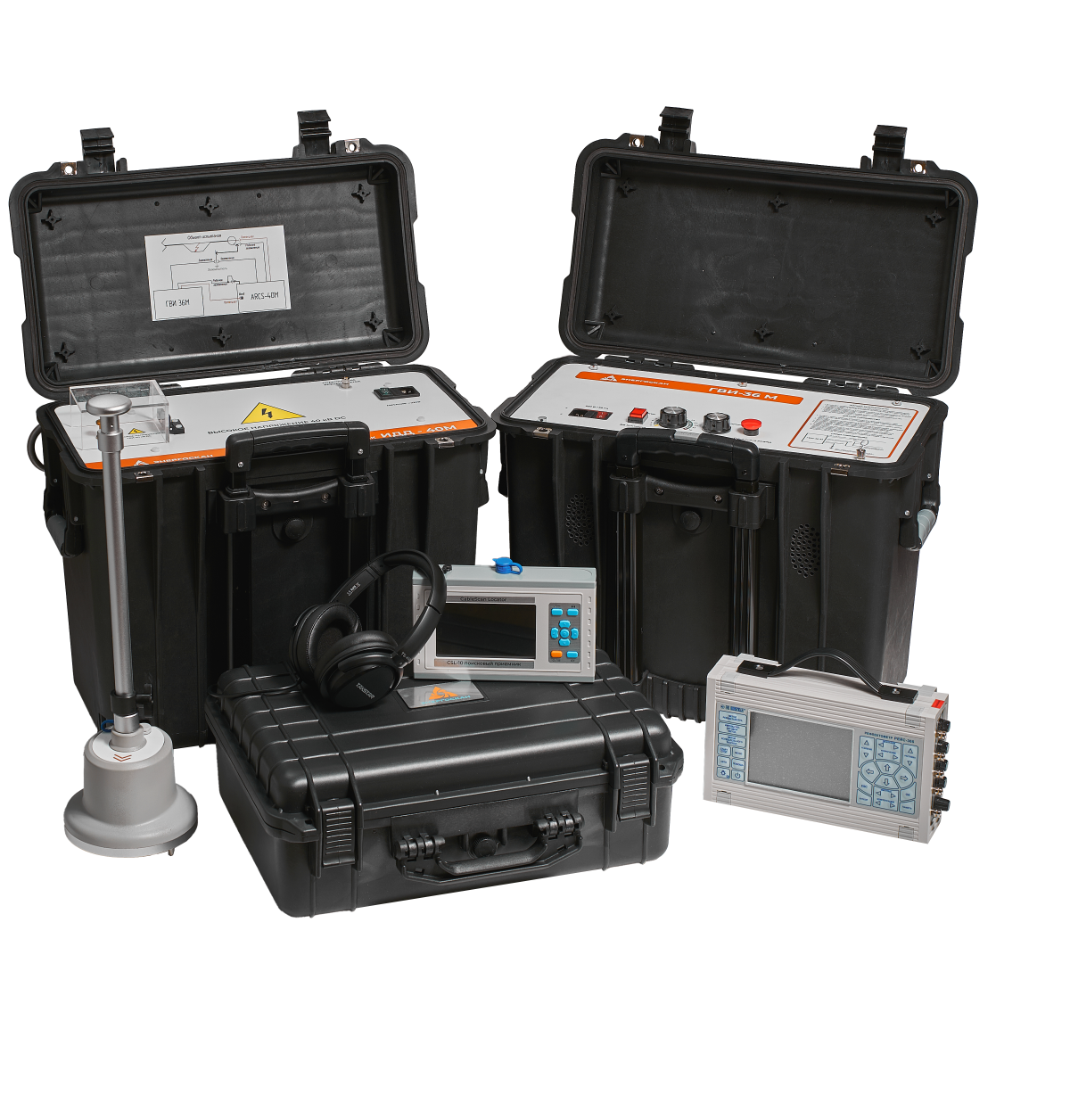

Комплект поставки:
- ГВИ-36М - портативный генератор высоковольтных импульсов
- ИДД-40М - присоединительное устройство для импульсно-дугового метода
- Рейс 305 - рефлектометр
- CSL-10 - поисковый комплект в кейсе
- Комплект кабелей
- Комплект документации
Дополнительная комплектация
- ДН-80М-присоединительное устройство по напряжению
- ДТ-50М-присоединительное устройство по току
