Сталкер 75-24 Комплекс трассопоисковый (GPS/ГЛОНАСС модуль, Li-Ion) (код товара: 131990)
Радио-Сервис
В комплект поставки входит генератор ГТ-75 и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем, Li-Ion батарея до 20 часов работы. Одновременное схематичное отображение на дисплее двух коммуникаций. Поиск передающих зондов и камер телеинспекции, имеющих передатчик. Увеличенный, сверхъяркий цветной дисплей 55 x 75 мм. Расширенный диапазон рабочих температур -30…+55 °C
Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

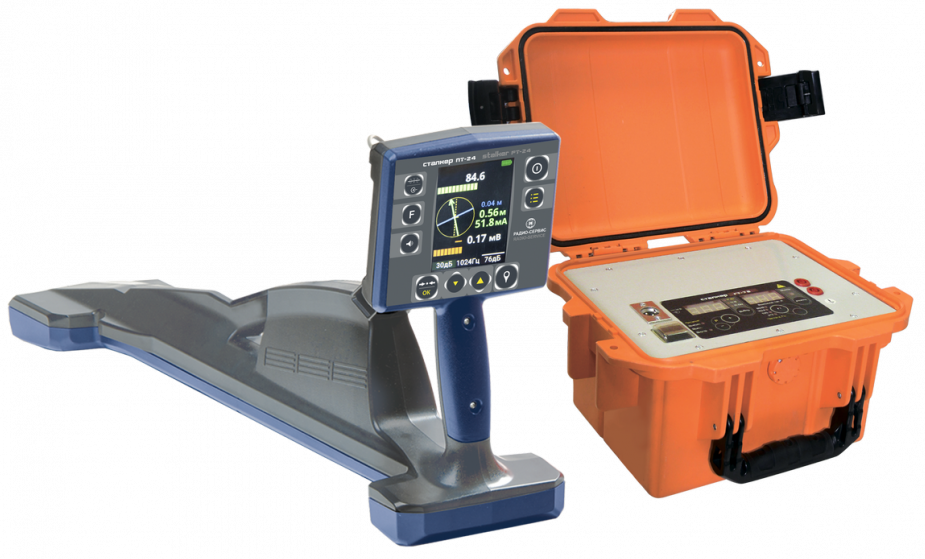

В комплект поставки «Сталкер 75-24» входит генератор ГТ-75 и приемник ПТ-24
Особенности трассопоискового комплекса
- функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
- Поиск положения передающих зондов и камер телеинспекции
- трассировка и координирование местоположения во всемирной системе координат;
- Связь с компьютером по Bluetooth , память на 10000 измерений;
- для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- трассоискатель Сталкер 75-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М;
- Меню приемника ПТ-24 на русском, английском и китайском языках.
Приемник ПТ-24
- облегченная конструкция (вес 1,9 кг.)
- Увеличенный яркий цветной дисплей
- Увеличенное время работы
- Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- Шкалы «максимума» и «минимума»;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.
В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании.
Технические характеристики приемника ПТ-24
| Параметр | Значение |
| Активные частоты, Гц | 273, 526, 1024,8928, 32768 |
| Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
| Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц |
| Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Память | 10 000 точек |
| Габаритные размеры, мм, не более | 700 x 300 x 140 |
| Масса, кг, не более | 1,9 |
| Диапазон рабочих температур, °С | от -30 до +55 |
Генератор ГТ-75
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
- Высокая выходная мощность для работы в сложных условиях;
- Автоматическое согласование с нагрузкой для простоты использования;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 44).
Технические характеристики генератора ГТ-75
| Параметр | Значение |
| Рабочие частоты, Гц | 273, 526, 1024, 8928 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 75 |
| Диапазон напряжений питания от источника постоянного тока, В | от 10,5 до 14 |
| Сила тока, потребляемая от источника постоянного тока, А | не более 10 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Выходной ток, А | до 12,0 |
| Габаритные размеры, не более, мм | 275 х 250 х 180 |
| Масса, не более, кг | 8,5 |
Комплект поставки:
| Код | Наименование | Количество | |
| 131989 | Приемник «Сталкер» ПТ-24 с GPS/ГЛОНАСС модулем (Li-Ion) | 1 | |
| 131489 | Блок питания 12 В, 1А | 1 | |
| 132104 | Батарейный отсек 6*АА -2 | 1 | |
| Bluetooth-USB адаптер | 1 | ||
| Руководство по эксплуатации на ПТ-14 | 1 | ||
| 128102 | Сумка для приемника ПТ-24 | 1 | |
| 128112 | Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 | 1 | |
| Упаковка | 1 | ||
| 127985 | Генератор «Сталкер» ГТ-75 | 1 | |
| 128078 | Рамка передающая РП-02 | 1 | |
| 127966 | Блок питания генератора 12 В, 3 А | 1 | |
| 128023 | Кабель питания 12 В | 1 | |
| 128026 | Катушка с проводом 10 м, для генератора "Сталкер", красная | 1 | |
| 128027 | Катушка с проводом 10 м, для генератора "Сталкер", синяя | 1 | |
| 127992 | Зажим изолированный типа "крокодил", d30, красный | 1 | |
| 127993 | Зажим изолированный типа "крокодил", d30, синий | 1 | |
| 128121 | Штырь заземления 50 см, нержавеющая сталь | 1 | |
| Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 | 1 | ||
| 128103 | Сумка для принадлежностей генератора ГТ-75 | 1 | |
Дополнительная комплектация:
| Код | Наименование |
| 128105 | Телефоны головные |
| 128055 | Контакт магнитный |
| 128066 | Мини-датчик МД-01 |
| 133599 | Контроллер PrinCe LT700H Tablet |
| 127987 | Датчик контроля изоляции ДКИ-02 |
| 128118 | Штырь заземления 1 м, винтовой, нержавеющая сталь |
| 128119 | Штырь заземлени я 1 м, нержавеющая сталь |
| 127988 | Датчик контроля изоляции ДКИ-Е с браслетом |
| 127986 | Датчик контроля изоляции «А-Рамка» с креплением |
| 127989 | Датчик контроля изоляции ДКИ-П1 |
| 128088 | Сумка для генератора «Сталкер» |
| 128284 | Блок питания 12 В, 12 А |
| 127954 | Адаптер зарядный 12 В |
| 131121 | Адаптер 5/12 |
| 128033 | Клещи индукционные КИ-50 |
| 128032 | Клещи индукционные КИ-100 |
| 128080 | Ремешок нашейный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 |
| 130448 | Кейс для трассоискателей «Сталкер» |
| 137478 | Аттенюатор ГТ-1/100 |
| 137839 | Кабель с разъемом для датчика «А-Рамка» |
| 128285 | Аккумулятор 5H-AA2000BT, исп.2 |
| 132161 | Аккумулятор Li-Ion 3S1P 10,8В 4,2А/ч |
| 128086 | Струбцина |
Учебный фильм
