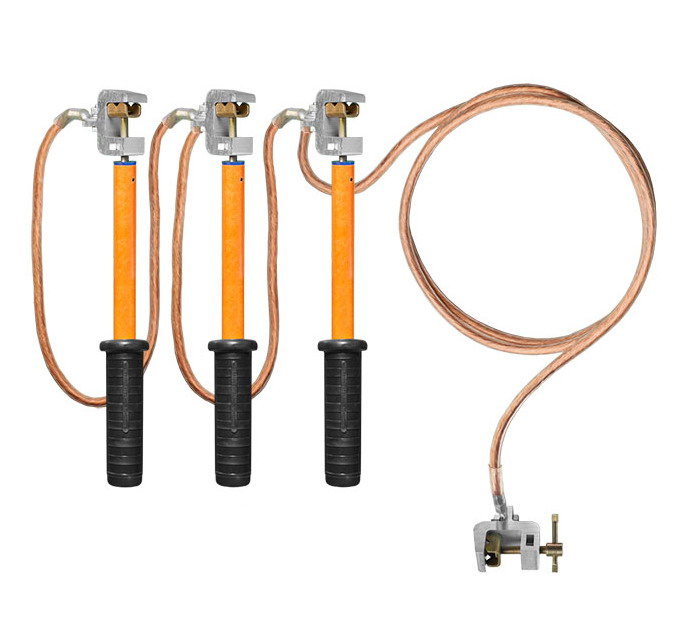

ЗПП-1-3/3-16 Заземление переносное для РУ до 1000 В

Цена с НДС: 5 142 руб.
Купить
Товар добавлен в корзину
Гарантия 24 месяца

Номинальное напряжение до 1000 В. Сечение провода- 16 кв.мм. Кол-во штанг- 3. Длина межфазного провода- 0,4 м. Длина заземляющего спуска - 2 м. Базовое исполнение. Вес 1,78 кг

Заземления переносные для распределительных устройств ЗПП-1, ЗПП-15, ЗПП-35, ЗПП-110, ЗПП-220, ЗПП-330, ЗПП-500 предназначены для защиты работающих на отключенных токоведущих частях электроустановок напряжением от 0,4 кВ до 500 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.

Поставляются с проводом сечением 16, 25, 35, 50, 70, 95, 120, 150 мм2 в прозрачной пластиковой оболочке (кроме сечений провода 120 и 150 мм кв) с заземляющим спуском , со съемными и несъемными штангами (ЗПП-1 - только несъемные штанги). Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой. Комплектуются фазными винтовыми зажимами (ЗПП-1Н втычными ножами) и заземляющими струбцинами повышенной прочности. Изготавливаются в трехфазном исполнении (кроме ЗПП-330 и ЗПП-500 - однофазное исполнение).

Состав заземления ЗПП:

  • Токопроводящая часть — межфазные провода и заземляющий спуск;
  • Контактная часть — фазные зажимы и заземляющая струбцина;
  • Изолирующая часть с рукояткой — штанги заземления.

Особенности:

  • Фазный винтовой зажим выполнен из алюминиевого сплава AD-31
  • Резьбовое соединение «сталь-сталь» (стальная гайка и стальной болт)
  • Рифление в месте прижима провода к токосъемной части увеличивает надежность контакта
  • Типы совместимых заземлений: ЗПП-1...ЗПП-500, ЗППМ
  • Толщина захватываемой шины до 42 мм
  • Сечение заземляющих проводов: 16...150 мм2
  • Габаритные размеры, мм: 92 х 80 х 40
  • Масса: 400 г (с винтом)
  • Заземляющая струбцина выполнена из алюминиевого сплава AD-31
  • Рифление в месте прижима провода к токосъемной части увеличивает надежность контакта
  • Типы совместимых заземлений: ЗПП-1...ЗПП-500, ЗПП-1Н, ЗПЛ, ЗППМ, ЗПС
  • Толщина шин или проводов до 42 мм.
  • Сечение заземляющих проводов: 16...150 мм2
  • Габаритные размеры, мм: 92 х 80 х 40
  • Масса: 400 г (с винтом)

Штанга заземления выполнена из стеклопластикового профиля. Изолирующая часть и рукоятка разделены ограничительным кольцом из изоляционного материала. Внутренний объем штанги герметизирован для исключения попадания внутрь штанги влаги, пыли, посторонних предметов и ультрафиолетовых лучей.

Принцип работы заземления заключается в создании короткозамкнутой перемычки между фазными шинами РУ и землей.

По заказу:

1. Заземления на напряжение свыше 15 кВ могут комплектоваться карданным узлом для удобства работы в трех плоскостях.

2. Провод заземления поставляется в металлическом ящике.

Технические характеристики:

Тип заземленияЗПП-1ЗПП-15ЗПП-35ЗПП-110ЗПП-220ЗПП-330ЗПП-500
Номинальное напряжение, кВ до 1,0 до 15 до 35 до 110 до 220 до 330 до 500
Количество фаз 3 3 3 3 3 1 1
Количество зажимов, шт 3 3 3 3 3 1 1
Количество штанг 3 3 или 1 3 или 1 3 или 1 3 или 1 1 1
Длина межфазных проводов, м 0,4 1,25 2,5 3,5 7,0 - -
Длина заземляющего спуска, м 2,0 2,5  7 10 10 15 15
Ток термической стойкости, кА/3 с:
 - с проводом 16 мм2 2,5
 - с проводом 25 мм2 4,0
 - с проводом 35 мм2 5,6
 - с проводом 50 мм2 8,0
 - с проводом 70 мм2 10,2
 - с проводом 95 мм2 13,8
 - с проводом 120 мм2 17,3
 - с проводом 150 мм2 21,6
Длина изолирующей части, мм, не менее 130 700 1100 1400 2500 4000 4000
Длина рукоятки, мм, не менее 120 300 400 600 800 1000 1000
Условия эксплуатации:

температура, оС

влажность при температуре 25 оС, %


- 45...+45

до 80
Масса, кг, не более:
 - с проводом 16 мм2 1,7 - - - - - -
 - с проводом 25 мм2 2,0 5,7 9,3 10,8 15,6 - -
 - с проводом 35 мм2 3,5 8,4 11,8 13,5 19,3 - -
 - с проводом 50 мм2 3,8 9,9 14,1 16,1 23,0 - -
 - с проводом 70 мм2 4,3 12,2 17,8 20,3 28,7 - -
 - с проводом 95 мм2 4,8 14,6 21,5 24,6 34,6 - -
Срок службы, лет, не менее 2



Комплект поставки:

  • Заземляющий провод с фазными зажимами и заземляющей струбциной - 1шт.
  • Комплект штанг переносного заземления на соответсвующее напряжение согласно таблице - 1шт.
  • Чехол для комплекта штанг (кроме ЗПП-1) - 1шт.
  • Сумка для проводов - 1шт.
  • Руководство по эксплуатации - 1шт.
