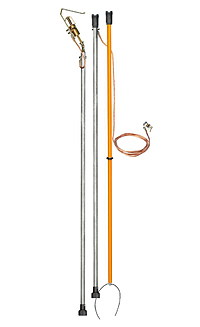

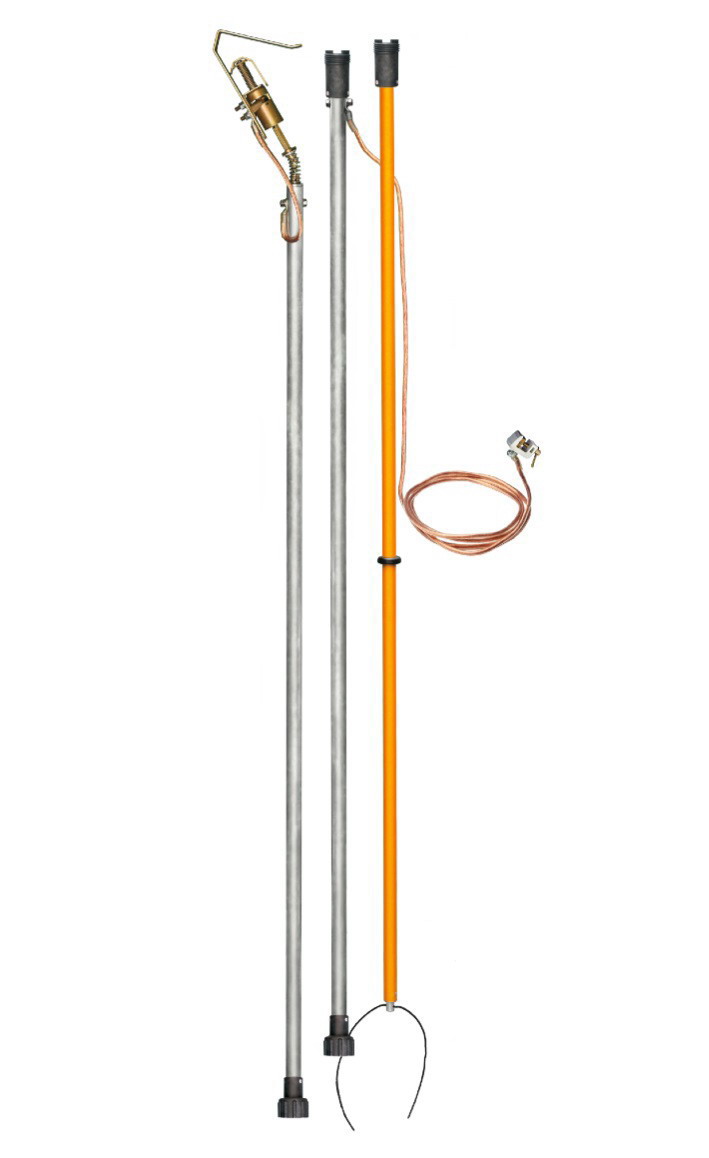

ЗПЛШМ-1150 S-25 Заземление переносное линейное с  металлическими штангами облегчённое (фазный зажим ФЗ-9)

Цена с НДС: 16 254 руб.
Купить
Товар добавлен в корзину
Гарантия 24 месяца

Номинальное напряжение 1 150 кВ. Однофазное исполнение. Сечение провода-25 кв.мм. Длина заземляющего спуска -3 м. Фазный зажим ФЗ-9

Заземления штанговые с металлическими звеньями ЗПЛШМ-110÷220, ЗПЛШМ-330÷500, ЗПЛШМ-750, ЗПЛШМ-1150 относятся к основным средствам защиты от поражения электрическим током на воздушных линиях электропередачи переменного и постоянного тока промышленной частоты напряжением 110 - 1150 кВ (включительно).

Заземления штанговые служат для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках высокого или наведенного напряжения.

Возможна комплектация двумя вариантами фазных зажимов:

Зажим ФЗ-7 имеет механизм фиксации, защищающий от

случайного сбрасывания фазного зажима с провода

    (стандартная комплектация по умолчанию).

Зажим ФЗ-9 является облегчённой версией без фиксации

    (устанавливается по требованию заказчика).


Технические характеристики:

Тип заземления ЗПЛШМ-110÷220 ЗПЛШМ-330÷500 ЗПЛШМ-750 ЗПЛШМ-1150
Номинальное напряжение, кВ 110÷220 330÷500 750 1150
Длина заземляющего спуска, м, не менее 2,0 3,0 3,0 3,0
Тип фазного зажима Фазный пружинный зажим с карданом ФЗ-7 или Ф3-9
Количество штанг, шт. 1 1 1 1
Длина изолирующей части штанги, мм, не менее 500 1000 1000 1000
Длина рукоятки штанги, мм, не менее 800 1000 1000 1000
Кол-во металлических звеньев штанги, шт. 2 2 3 4
Длина металлических звеньев штанги, мм, не менее 2000 2000 2000 2000
Сечение заземляющего провода, мм2, не менее варианты: 25, 35, 50, 70 25
Ток термической стойкости, кА/3 с, не менее 4
Соединение заземляющего зажима с металлическим звеном штанги карданное
Испытательное напряжение изолирующей части штанги в течение 5 мин, кВ 50 100 150 200
Условия эксплуатации:

температура, оС

влажность при температуре 25 оС, %


-45 ...+45

до 80
Масса, кг, не более 5,2 5,5 6,5 7,0
Срок службы, лет, не менее 2



Комплект поставки:

  • 1. Заземляющий провод с заземляющей струбциной - 1шт.
  • 2. Штанга переносного заземления в комплектации на соответствующее напряжение - 1шт.
  • 3. Изолирующий фал - 1шт.
  • 4. Поддерживающий фал - 1шт.
  • 5. Чехол - 1шт.
  • 6 Руководство по эксплуатации - 1шт.
