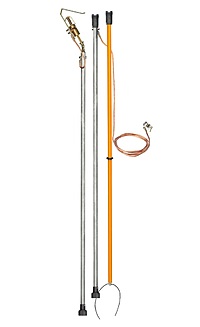

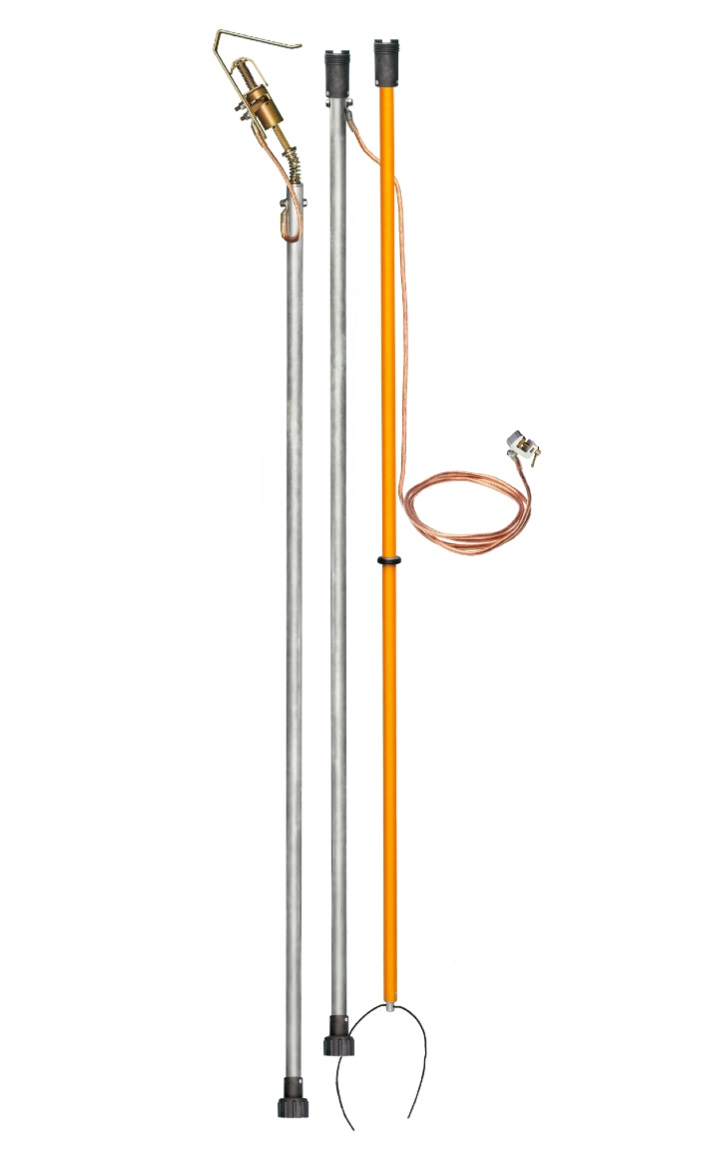

ЗПЛШМ-110-220 S-25 Заземление переносное линейное с металлическими штангами облегчённое (фазный зажим ФЗ-9, облегченный)
Россия
Номинальное напряжение 110-220 кВ. Однофазное исполнение. Сечение провода-25 кв.мм. Длина заземляющего спуска -2 м. Фазный зажим ФЗ-9 облегченный. Вес 4,7 кг
Заземления штанговые с металлическими звеньями ЗПЛШМ-110-220, ЗПЛШМ-330-500, ЗПЛШМ-750, ЗПЛШМ-1150 относятся к основным средствам защиты от поражения электрическим током на воздушных линиях электропередачи переменного и постоянного тока промышленной частоты напряжением 110 - 1150 кВ (включительно).
Заземления штанговые служат для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках высокого или наведенного напряжения.
Возможна комплектация двумя вариантами фазных зажимов:

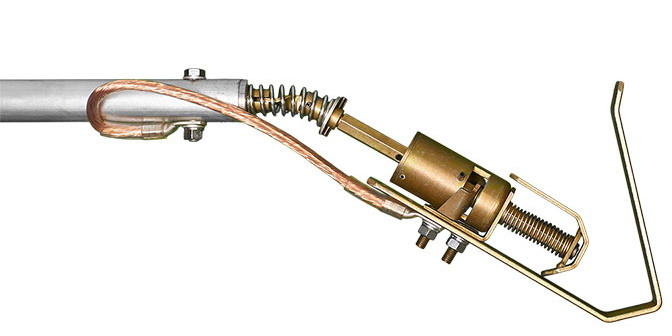

| Зажим ФЗ-7 имеет механизм фиксации, защищающий от случайного сбрасывания фазного зажима с провода (стандартная комплектация по умолчанию). |
 |

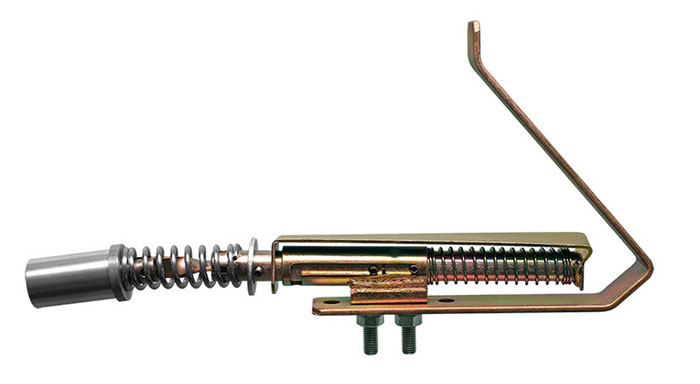

| Зажим ФЗ-9 является облегчённой версией без фиксации (устанавливается по требованию заказчика). |
 |
Технические характеристики:
| Тип заземления | ЗПЛШМ-110÷220 | ЗПЛШМ-330÷500 | ЗПЛШМ÷750 | ЗПЛШМ÷1150 |
| Номинальное напряжение, кВ | 110-220 | 330-500 | 750 | 1150 |
| Длина заземляющего спуска, м, не менее | 2,0 | 3,0 | 3,0 | 3,0 |
| Тип фазного зажима | Фазный пружинный зажим с карданом ФЗ-7 или Ф3-9 | |||
| Количество штанг, шт. | 1 | 1 | 1 | 1 |
| Общая длина штанги, мм, не менее | 3300 | 6000 | 8000 | 10000 |
| Длина изолирующей части штанги, мм, не менее | 500 | 1000 | 1000 | 1000 |
| Длина рукоятки штанги, мм, не менее | 800 | 1000 | 1000 | 1000 |
| Кол-во металлических звеньев штанги, шт. | 2 | 2 | 3 | 4 |
| Длина металлических звеньев штанги, мм, не менее | 1000 | 2000 | 2000 | 2000 |
| Сечение заземляющего провода, мм2, не менее | варианты: 25, 35, 50, 70 | 25 | ||
| Электрическое сопротивление соединения провод-струбцина, мкОм, не более | 600 | |||
| Тип заземляющего зажима | пружинный с фиксацией | |||
| Соединение заземляющего зажима с металлическим звеном штанги | карданное | |||
| Испытательное напряжение изолирующей части штанги в течение 5 мин, кВ | 50 | 100 | 150 | 200 |
| Длина изолирующего фала, м, не менее (*поставляется по отдельному заказу) | 6* | 8* | 10 | 12 |
| Длина поддерживающего фала, м, не менее | 1 | 1 | 1 | 1 |
| Условия эксплуатации: температура, оС влажность при температуре 20 оС, % |
-45 ...+45 до 80 |
|||
| Масса, кг, не более | 5,2 | 5,5 | 6,5 | 7,0 |
| Срок службы, лет, не менее | 2 | |||
| Ток термической стойкости, кА/3 с: | ||||
| с проводом 25 мм2 | 3,6 | 3,6 | 3,6 | 3,6 |
| с проводом 35 мм2 | 5,1 | 5,1 | - | - |
| с проводом 50 мм2 | 7,2 | 7,2 | - | - |
| с проводом 70 мм2 | 10,1 | 10,1 | - | - |
| Ток электродинамической стойкости, кА | ||||
| с проводом 25 мм2 | 22 | 22 | 22 | 22 |
| с проводом 35 мм2 | 31 | 31 | - | - |
| с проводом 50 мм2 | 44,25 | 44,25 | - | - |
| с проводом 70 мм2 | 61.75 | 61.75 | - | - |
Комплект поставки:
- 1. Заземляющий провод с заземляющей струбциной - 1шт.
- 2. Штанга переносного заземления в комплектации на соответствующее напряжение - 1шт.
- 3. Изолирующий фал (в зависимости от исполнения по значению напряжения) - 1шт.
- 4. Поддерживающий фал - 1шт.
- 5. Чехол - 1шт.
- 6. Руководство по эксплуатации - 1шт.
