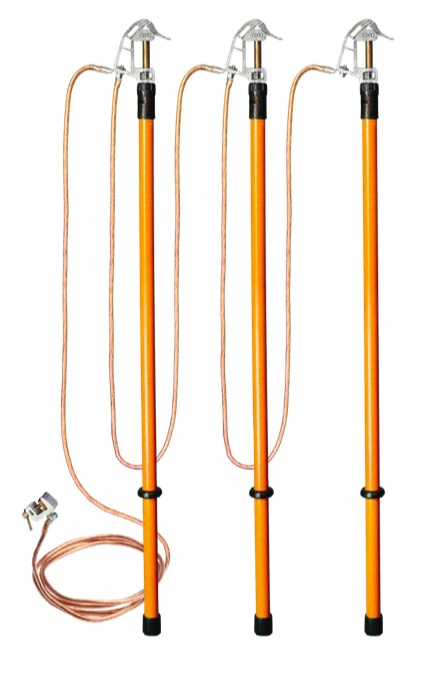

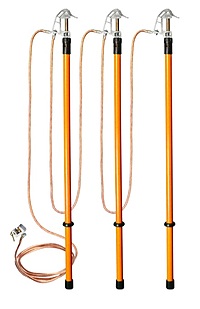

ЗПЛ-35-3/3-25 (S=25 мм) Заземление переносное для ВЛ до 35 кВ (фазный зажим винтовой)

Цена с НДС: 11 466 Р
Купить
Товар добавлен в корзину
Гарантия 24 месяца

Номинальное напряжение до 35 кВ. Трехфазное исполнение. Сечение провода-25 кв.мм. Кол-во штанг-3. Длина межфазного провода-4,5 м. Длина заземляющего спуска -12 м. Базовая модель

Заземления ЗПЛ предназначены для защиты работающих на отключенных участках воздушных линий напряжением от 0,4 кВ до 220 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.

Поставляются с проводом сечением 16, 25, 35, 50, 70, 95, 120 мм2 в прозрачной морозостойкой пластиковой оболочке (кроме сечений провода от 120 мм2) с заземляющим спуском и без заземляющего спуска (только ЗПЛ-1), с несъемными штангами.

Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой.

По требованию заказчика заземления могут комплектоваться:

    • заземляющими спусками сечением 35, 50, 70 и 95 кв. мм,
    • удлиненными штангами (не менее установленной стандартом длинны штанги на данный класс напряжения),
    • фазными зажимами следующих типов:


                  - фазный зажим "прищепка" Ф3-1

                    - фазный зажим винтовой Ф3-3

                    - фазный зажим комбинированного типа Ф3-2


                    - для заземлений выше 10 кВ фазные зажимы могут быть оборудованы карданами для удобства работы в трех плоскостях Ф3-7
    • заземления могут быть выполненными в однофазном или трехфазном исполнении,
    • заземления могут быть выполненными с дополнительным количеством фаз,
    • штанги могут покрываться порошоковой краской и термоусаживаемой трубкой,
    • штанги изолирующие для наложения заземления могут поставляться с протоколом испытаний,
    • провод заземления может поставляться в металлическом ящике.
    •

Технические характеристики:

Тип заземленияЗПЛ-1ЗПЛ-10ЗПЛ-35ЗПЛ-110ЗПЛ-220
Номинальное рабочее напряжение, кВ до 1,0 до 10 до 35 до 110 до 220
Количество фаз 3 3 3 (1) 3 (1) 3 (1)
Количество штанг с зажимами, шт 5 3 3 (1) 3 (1) 3 (1)
Тип фазного зажима

(стандартное исполнение)
Ф3-1 (S≤25мм2)

Ф3-2 (16...95мм2)

Ф3-3 (S≥35мм2)
Ф3-1 (S≤35мм2)

Ф3-2 (25...95мм2)

Ф3-3 (S≥50мм2)
Ф3-3 Ф3-3 Ф3-3
Длина межфазных проводов, м 0,8 1,6 4,5 (0) 6,0 (0) 9,0 (0)
Длина заземляющего спуска, м 9,0 (без спуска) 10 12 12 15
Ток термической стойкости, кА/3 с:
с проводом 16 мм2 2,5 - - - -
с проводом 25 мм2 4,0 4,0 4,0 4,0 4,0
с проводом 35 мм2 5,6 5,6 5,6 5,6 5,6
с проводом 50 мм2 8,0 8,0 8,0 8,0 8,0
с проводом 70 мм2 10,2 10,2 10,2 10,2 10,2
с проводом 95 мм2 - 13,8 13,8 13,8 13,8
Длина изолирующей части, мм, не менее 100 700 1100 1400 2500
Длина рукоятки, мм, не менее 120 300 400 600 800
Условия эксплуатации:

температура, оС

влажность при температуре 25 оС, %


от -45 до +45

до 80
Масса, кг, не более:
с проводом 16 мм2 3,9 - - - -
с проводом 25 мм2 4,9 5,7 9,3 (4,7) 10,8 (4,9) 15,6 (6,5)
с проводом 35 мм2 8,0 8,4 11,8 (6,1) 13,5 (6,3) 19,3 (8,2)
с проводом 50 мм2 9,3 9,9 14,1 (7,4) 16,1 (7,6) 23,0 (9,9)
с проводом 70 мм2 11,5 12,2 17,8 (9,5) 20,3 (9,7) 28,7 (12,5)
с проводом 95 мм2 - 14,6 21,5 (11,6) 24,6 (11,9) 34,6 (15,1)
Срок службы, лет, не менее 2



Пример заказа: ЗПЛ-A-B/B-C, D, F

A - номинальное напряжение заземления (1...220 кВ)

В - количество фаз/ штанг (1...5)

С - площадь сечения провода, мм2 (16...120 мм2)

D- с заземляющим спуском (без заземляющего спуска)

F - тип фазного зажима (Ф3-1, Ф3-2, Ф3-3)



Комплект поставки:

Наименование Количество, шт
1 Заземляющий провод с фазными зажимами и заземляющей струбциной 1
2 Штанга переносного заземления зависит от типа заземления
3 Чехол для штанг (кроме ЗПЛ-1) 1
4 Сумка для проводов 1
5 Руководство по эксплуатации 1
